หัวข้อ: วิทยุหลอด ถ้า c coupling เริ่มรั่ว จะสังเกตได้อย่างไรครับ

[ก.ไก่]

ขอเรียนถามท่าน papaone ว่า  วิทยุหลอด ถ้า c coupling เริ่มรั่ว จะมีข้อสังเกตได้อย่างไรบ้างครับ



วันนี้ขยัน  ซีจ่ายไฟรั่ว จะฮัม คับปลิ้งรั่ว เสียงจะพร่า ครับ ถ้าเอามิเตอร์ไปวัดที่ขาออกจะมีไฟแถมมาเกิน 5 โวลต์ (ไม่มีสัญญานอินพุท นะครับ) ปรับไปที่ โฟโนแล้วลองวัดดูครับ อีกวิธีดูง่ายๆ ถ้าซีมีรอยบวมหรือปริ ที่ บริเวณขั้ว ชัวร์ครับ ขึ้นสวรรค์แล้ว

คิดถึงจังพี่ Beta งานเยอะหรือครับช่วงนี้

ขอบคุณมากครับที่ยังระลึกถึง พักนี้ออกจากงานเก่าแล้วกำลังหางานใหม่ทำ ว่างๆจะไปเยี่ยมเยือนที่พันธุ์ทิพย์2ครับ

[papaone]

มาว...มะหวาย...เอิ้ก...ต้องเฝ้าร้าน...วันเสาร์มาเอาวิทยุที่พันธ์ทิพย์ นะ ทุบให้แล้ว

กราบขอบพระคุณ อย่างงามๆ คับ

จาปายรับ พร้อมของเซ่น คับ

หลอด แดงๆ    red label 1 ลิตร    เอิ๊กๆ กินกาน ให้ ตา แฉะ กาน ปาย เยย

หวาน....ตาม่ายแฉะหรอก...น้องเอ๊ย....

[yowza]

มาว...มะหวาย...เอิ้ก...ต้องเฝ้าร้าน...วันเสาร์มาเอาวิทยุที่พันธ์ทิพย์ นะ ทุบให้แล้ว

กราบขอบพระคุณ อย่างงามๆ คับ

จาปายรับ พร้อมของเซ่น คับ

หลอด แดงๆ    red label 1 ลิตร    เอิ๊กๆ กินกาน ให้ ตา แฉะ กาน ปาย เยย

[papaone]

ส่วน 0.15 ทำหน้าที่เป็น โลว์พาสฟิลเตอร์ ในภาค ป้อนกลับทางลบครับ ไม่แน่ใจว่าหลอดเอาท์พุทเบอร์อะไร แต่เท่าที่ผมเคยลองกับหลอด 6AR5 ใช้ 0.22 ให้เบสที่ดีมาก อ้อ...คับปลิ้งตัวนั้นผมใช้ 0.01 ครับ จริงๆแล้ว เราตัดมันทิ้งยังได้เลย แต่คงต้องหาค่าคับปลิ้งใหม่ใหญ่กว่าเดิมครับ

หลอดเอาท์พุทคือ EL 84 และช่วยแนะนำ c ออยล์ ควรใช้ยี่ห้ออะไรดีครับ



ตอนนี้กะลังชอบ ฮิตาชิครับ 0.1 สั่งซื้อที่ มาสเตอร์คอมโปแน้นท์ (ร้านตายอด)  ที่บ้านหม้อครับพี่

[rexking99]

ส่วน 0.15 ทำหน้าที่เป็น โลว์พาสฟิลเตอร์ ในภาค ป้อนกลับทางลบครับ ไม่แน่ใจว่าหลอดเอาท์พุทเบอร์อะไร แต่เท่าที่ผมเคยลองกับหลอด 6AR5 ใช้ 0.22 ให้เบสที่ดีมาก อ้อ...คับปลิ้งตัวนั้นผมใช้ 0.01 ครับ จริงๆแล้ว เราตัดมันทิ้งยังได้เลย แต่คงต้องหาค่าคับปลิ้งใหม่ใหญ่กว่าเดิมครับ

หลอดเอาท์พุทคือ EL 84 และช่วยแนะนำ c ออยล์ ควรใช้ยี่ห้ออะไรดีครับ



[Somtick]

ถ้าเป็นหลอดpower amp เพลทจะแดงครับ

[papaone]

     ตอบแบบส่งเดชนะครับพี่ เพราะที่พูดตอนแรกกลายเป็นสวดมั่วซะแล้ว  0.0047 ถ้าอยู่ที่จุดนี้ ผมยังไม่สามารถอธิบายได้ครับ แต่เท่าที่เคยลอง ไม่มีก็ได้ครับ คงน่าจะประมาณว่าเพื่อป้องกันมากกว่าหวังผลทางเสียงครับ

    ส่วน 0.15 ทำหน้าที่เป็น โลว์พาสฟิลเตอร์ ในภาค ป้อนกลับทางลบครับ ไม่แน่ใจว่าหลอดเอาท์พุทเบอร์อะไร แต่เท่าที่ผมเคยลองกับหลอด 6AR5 ใช้ 0.22 ให้เบสที่ดีมาก อ้อ...คับปลิ้งตัวนั้นผมใช้ 0.01 ครับ จริงๆแล้ว เราตัดมันทิ้งยังได้เลย แต่คงต้องหาค่าคับปลิ้งใหม่ใหญ่กว่าเดิมครับ

[rexking99]

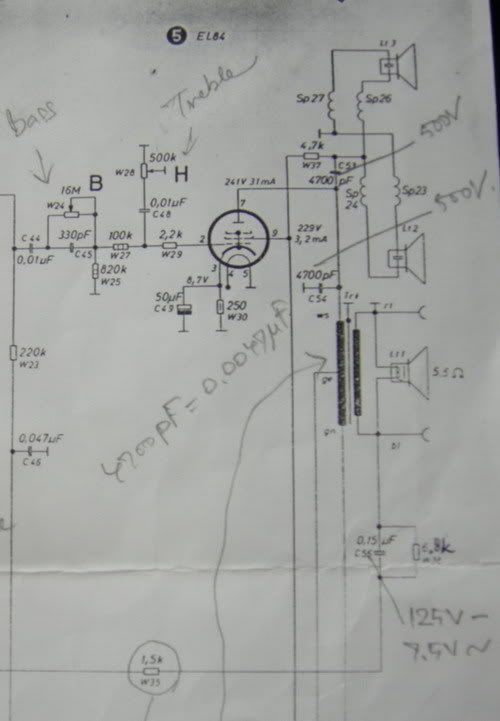

แนบวงจรมาให้ท่าน papaone พิจารณาว่า c หางหนู WIMA 4700 pF 500 v จำนวน 2 ตัวมันทำหน้าที่อะไรครับ
ส่วนที่ท่าน papaone ว่าให้หา c ออยล์ 0.1 มาใส่แทน เสียงจะเพราะกว่า ช่วยแนะนำ c ออยล์ ควรใช้ยี่ห้ออะไรดีครับ
ค่า 0.1 uF มันไม่น้อยไปหรือครับเพราะค่าเดิมคือ  0.15  uF



[papaone]

วันนี้ขยัน



ม่าย มาว เหรอ คับ ป๋า คาหยัน ตอบ หย่าย เลย......เอิ๊ก ๆ

ซำ บาย ดี นะ คับ

มาว...มะหวาย...เอิ้ก...ต้องเฝ้าร้าน...วันเสาร์มาเอาวิทยุที่พันธ์ทิพย์ นะ ทุบให้แล้ว

[yowza]

วันนี้ขยัน



ม่าย มาว เหรอ คับ ป๋า คาหยัน ตอบ หย่าย เลย......เอิ๊ก ๆ

ซำ บาย ดี นะ คับ

[papaone]

ขอขอบคุณท่าน papaone ที่กรุณาตอบครับ มีคำถามเพิ่มเติมครับคือ c coupling ที่ติดมากับวิทยูหลอดมีสภาพแตกเป็นร่องลึก เป็น c หางหนู WIMA 4700 pF 500 v จำนวน 2 ตัว และ c หางหนู WIMA 0.15  uF 125 v จำนวน 1 ตัว  c หางหนู ที่หาได้ตามท้องตลาดจะมีค่าไม่ตรง ส่วน  c WIMA ที่มีค่าตรงก็จะมีขาสั้นๆตามรูปที่แนบมา
อยากเรียนถามว่าถ้าเราจะตัดเฉพาะตัว  c WIMA เก่า ให้เหลือแต่ลวดตัวนำ แล้วเอา c WIMA ที่มีขาสั้นๆมาบัดกรีติดแทนจะเป็นวิธีที่เหมาะสมหรือไม่ครับ



0.0047 uF (4700pF) น่าจะอยู่ในภาค RF ควรจะต้องใช้ค่าให้ตรงครับ ส่วน 0.15 น่าจะคับปลิ้งในภาค AF (ภาคขยายเสียง) ใช้ตัดต่ออย่างว่าก็ได้ครับ แต่จริงๆแล้ว เอ้อ ผมว่าหาออยล์ 0.1 มาใส่แทน เสียงจะเพราะกว่านะครับ

การแตกที่ผิวด้านข้างบางที อาจจะไม่รั่วครับพี่ ถ้ามันรั่วจริงๆ ค่อยเปลี่ยน ลองวัดดูก่อนนะครับ

[rexking99]

ขอขอบคุณท่าน papaone ที่กรุณาตอบครับ มีคำถามเพิ่มเติมครับคือ c coupling ที่ติดมากับวิทยูหลอดมีสภาพแตกเป็นร่องลึก เป็น c หางหนู WIMA 4700 pF 500 v จำนวน 2 ตัว และ c หางหนู WIMA 0.15  uF 125 v จำนวน 1 ตัว  c หางหนู ที่หาได้ตามท้องตลาดจะมีค่าไม่ตรง ส่วน  c WIMA ที่มีค่าตรงก็จะมีขาสั้นๆตามรูปที่แนบมา
อยากเรียนถามว่าถ้าเราจะตัดเฉพาะตัว  c WIMA เก่า ให้เหลือแต่ลวดตัวนำ แล้วเอา c WIMA ที่มีขาสั้นๆมาบัดกรีติดแทนจะเป็นวิธีที่เหมาะสมหรือไม่ครับ



[papaone]

ขอเรียนถามท่าน papaone ว่า  วิทยุหลอด ถ้า c coupling เริ่มรั่ว จะมีข้อสังเกตได้อย่างไรบ้างครับ



วันนี้ขยัน  ซีจ่ายไฟรั่ว จะฮัม คับปลิ้งรั่ว เสียงจะพร่า ครับ ถ้าเอามิเตอร์ไปวัดที่ขาออกจะมีไฟแถมมาเกิน 5 โวลต์ (ไม่มีสัญญานอินพุท นะครับ) ปรับไปที่ โฟโนแล้วลองวัดดูครับ อีกวิธีดูง่ายๆ ถ้าซีมีรอยบวมหรือปริ ที่ บริเวณขั้ว ชัวร์ครับ ขึ้นสวรรค์แล้ว

คิดถึงจังพี่ Beta งานเยอะหรือครับช่วงนี้

[ก.ไก่]

เอ้า! ป๋าครับตอบหน่อยเร็ว  ผมก็อยากทราบคำตอบเหมือนกัน

[rexking99]

ขอเรียนถามท่าน papaone ว่า  วิทยุหลอด ถ้า c coupling เริ่มรั่ว จะมีข้อสังเกตได้อย่างไรบ้างครับ
