http://www.meier-audio.homepage.t-online.de/symphony.htmให้ข้อมูลแบบนี้ดีจัง ไม่ต้องหาภาพเปิดฝาเครื่องให้ลำบาก
(ใช้เป็นแนวทาง พัฒนางานดีไอวายของเราได้ด้วย)
ดูฟังชั่นการเลือกเสียง โดยเฉพาะข้อความที่ผมทำเป็นสีแดง ไม่รู้ว่างานนี้ TDA1541จะกระเทือนหรือเปล่าก็ไม่รู้
Built-in groundloop breaker.
Schottky rectifying diodes in the power supply.
Double regulated voltage lines.
Low impedance electrolytic buffer capacitors (Nichicon). Total Buffer capacity 83.000 uF.
Bypass capacitors in the power supply.
Polystyrol and polypropylen capacitors in the signal path.
Metalfilm resistors in the signal path.
NATIONAL SEMICONDUCTOR LM6171 opamps biased into class-A using NATIONAL SEMICONDUCTOR LM334 current sources.
2 BURR-BROWN BUF634 buffer amplifiers at left and right headphone output channel.
(Active) balanced headphone ground
3 BURR-BROWN BUF634 buffer amplifiers at the balanced ground headphone output channel.
BURR-BROWN PCM2704 USB-to-S/PDIF receiver
BURR-BROWN DIR9001 S/PDIF receiver (in high-jitter-reduction mode)
BURR-BROWN PCM2704 USB-to-S/PDIF receiver
BURR-BROWN DIR9001 S/PDIF receiver (in high-jitter-reduction mode)

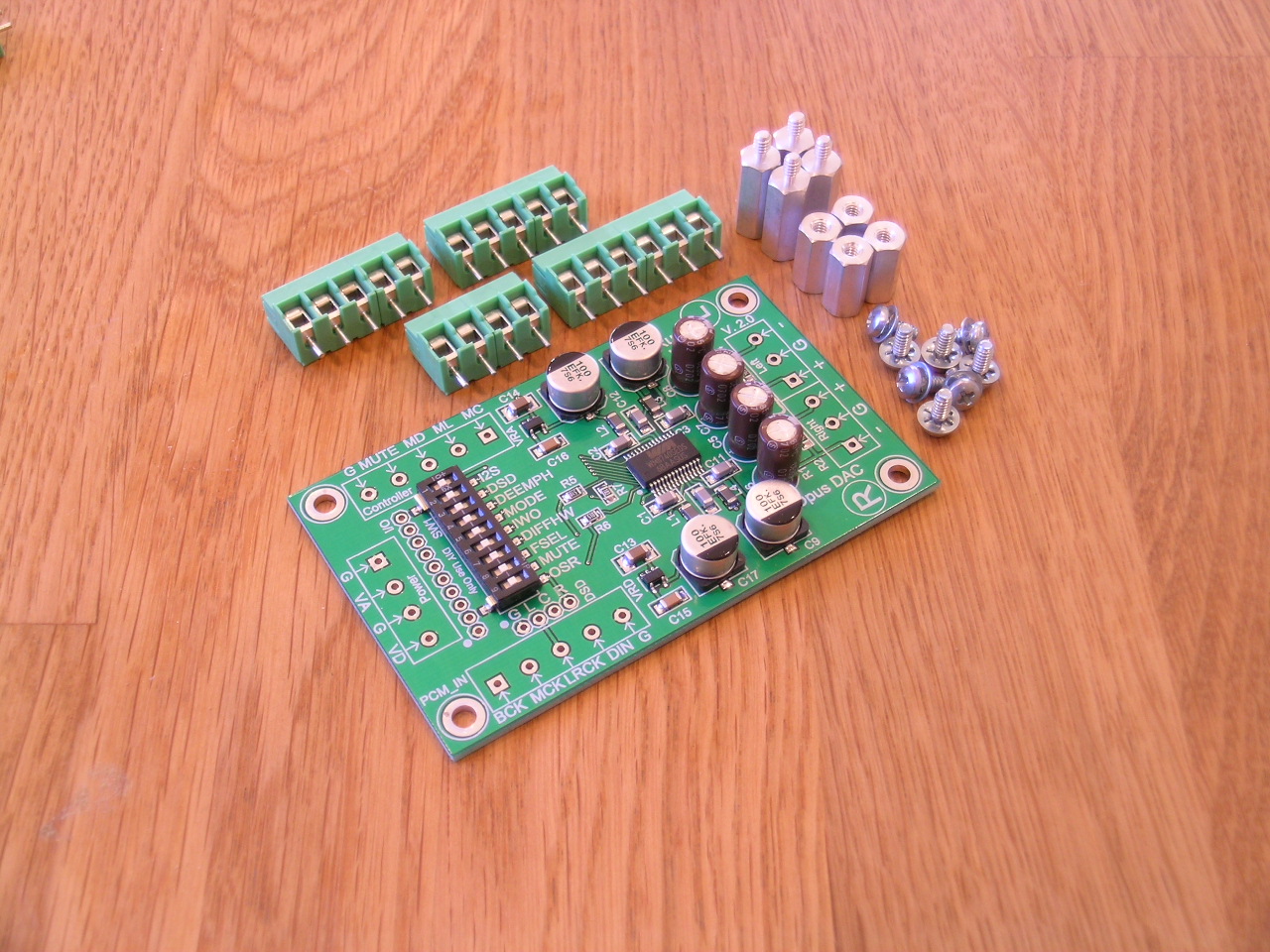

WOLFSON WM8741 D/A converter-chip.
Sampling frequencies / resolution
8..96 kHz / 16, 20, 24 bit (S/PDIF)
32, 44.1, 48 kHz / 16 bit (USB)
9 Different digital filter modes, user-selectable.
(including classic oversampling with sinc-function, low pre- and post-ringing, post ringing only, fast frequency roll-off,
non-oversampling response, ....)
Star-grounding and ultra short signal paths.
Signal paths and signal path components at the bottom side of the PCB for maximal shielding.
แอ็มป์ก็เข้าท่าแฮะ
http://www.meier-audio.homepage.t-online.de/poweramp1.htm
