หัวข้อ: ขอส่งผลงาน Pre-amp EL34-6080 มาให้ชมกัน

[Mummy Five]

งานสวยมากๆ ครับ... ดูแล้วสบายตาดีจัง

[narong2198]

คราวนี้ทำ AE-1 จำนวน 3 เครื่อง เสร็จแล้ว 1 เครื่อง
อีก 2 เครื่อง แค่ต่อสายสัญญาณก็เรียบร้อย  แล้วผมจะมา Post ให้ชมกันครับ

[GEN4]

ขอขอบคุณในคำชมของทุกท่านครับ

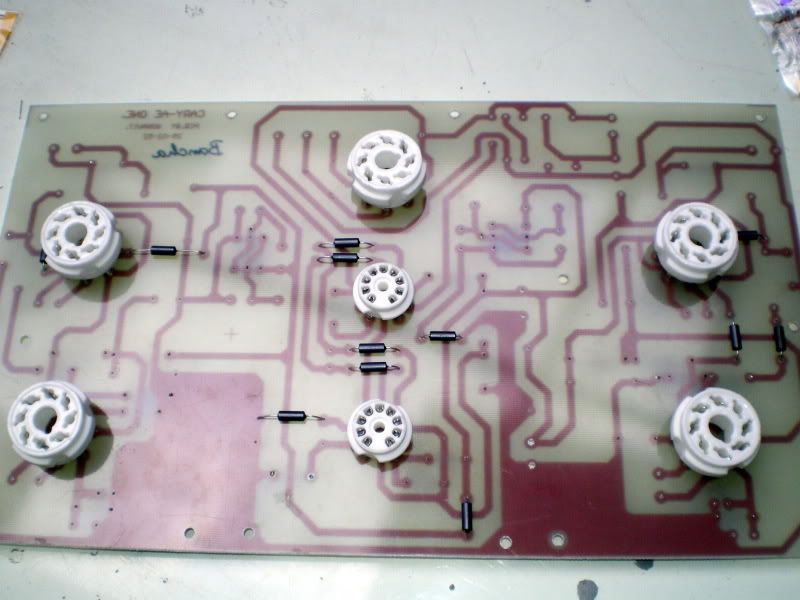

ลำดับต่อไปจะส่งผลงาน Pre-amp CARY AE-1 โชว์หลอด ทุกอย่างอยู่บน PCB

ตัวอย่างครับ

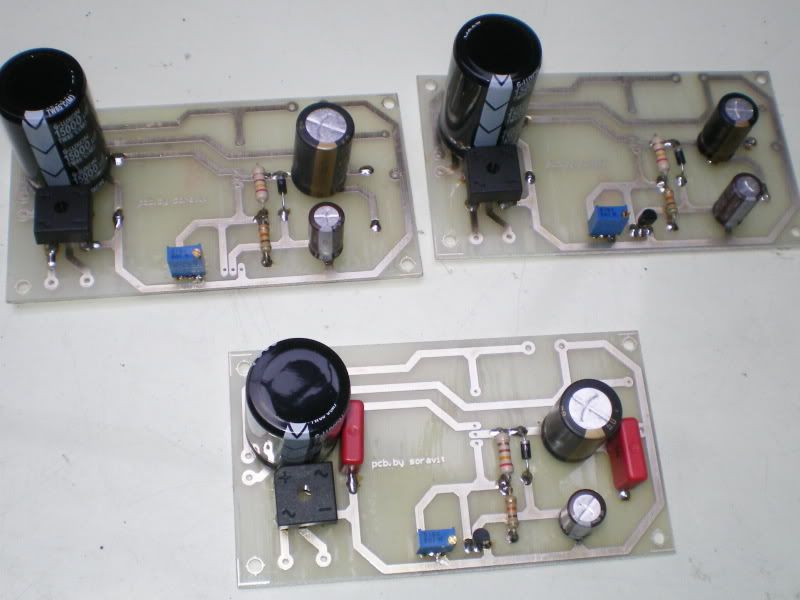

ภาคจ่ายไฟ

รอครับ

[DIY C]



[TOM]

สวยงามครับ .......

[ลูกนุ่นTw.audio]

สวยงามมากครับ รอชมตัวต่อไปอยู่นะครับ สู้ สู้

[narong2198]

ขอขอบคุณในคำชมของทุกท่านครับ

ลำดับต่อไปจะส่งผลงาน Pre-amp CARY AE-1 โชว์หลอด ทุกอย่างอยู่บน PCB

ตัวอย่างครับ



ภาคจ่ายไฟ

[Aufklarung]

สวยครับ ต่างกับแอมป์ผมราวฟ้ากะเหว

   สวยมั่กๆ คร้าบบบ

แต่คนนี้อู้ๆๆๆๆๆๆๆๆไม่ยอมปั่นโครงการ อย่างนี้เมื่อไรปรี 845 จะออกมาเนี่ย

[art]

   สวยมั่กๆ คร้าบบบ

[Dr.data]

สวยมากครับ

[MrZyMx]

ชัดเจนแจ่มแจ้งเลยครับ ขอบคุณมากสำหรับรูปครับ

[SS-Tiger]

ฝีมือดีและสวยงามมากครับ

[boat_53]

สวยมากเลยครับ

[Aj]

สวยมากครับ  แต่ล่ะจุดพิถีพิถัน ใส่ใจจริงๆครับ

[SOUNDTUBE]



[narong2198]

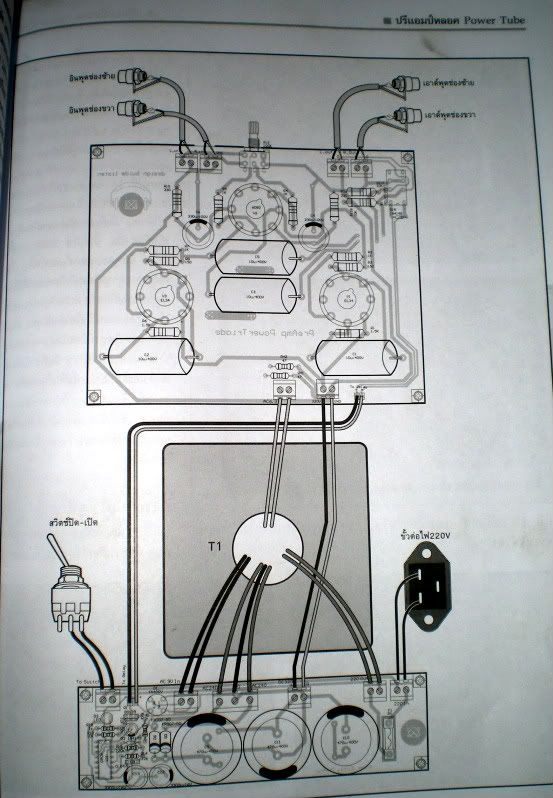

แสดงการเชื่อมต่ออุปกรณ์
ง่าย และสะดวก สำหรับมือใหม่ที่อยากลองทำครับ

[Hommy]

สวยจริงๆครับ ทั้งข้างนอก ข้างใน

[narong2198]

หากตัดสินใจทำโปรดดูรายละเอียดในหนังสือฉบับดังกล่าวอีกที

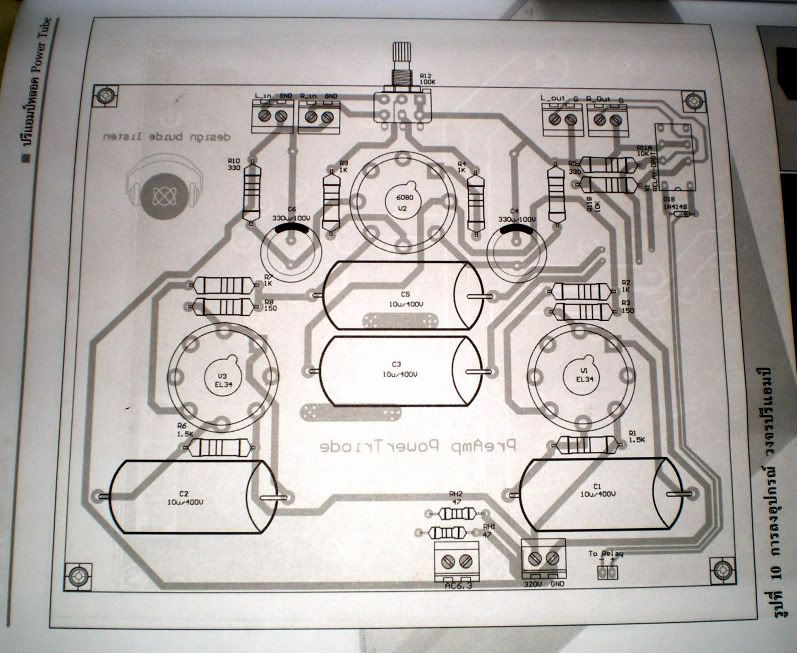

อุปกรณ์เจ้าของโครงงานได้ออกแบให้อยู่บน PCB เพียง 2 แผ่น
วงจร

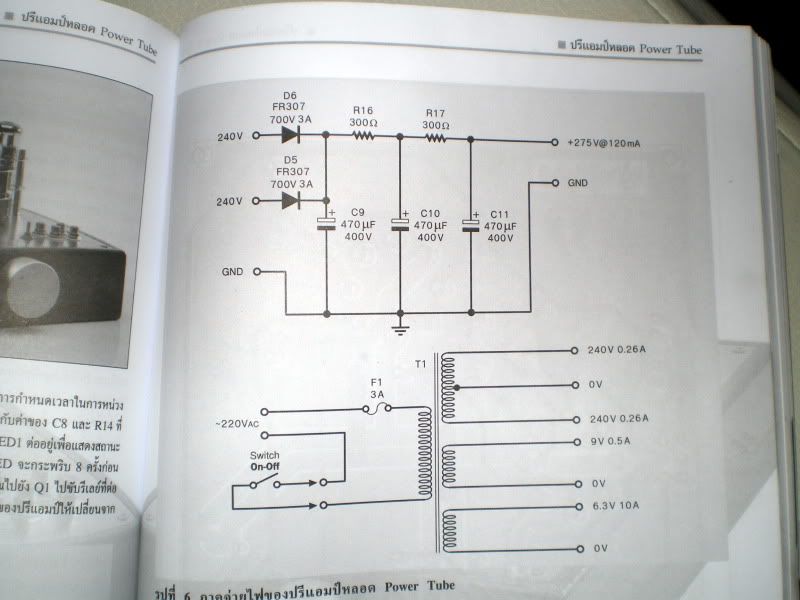

ภาคจ่ายไฟ

[narong2198]

ถามนิดนึงครับ ในวงจรเห็นมี relay ด้วย มันช่วยทำงานยังไงครับ
กับวงจรหน่วงเวลาด้วย

relay กับวงจรหน่วงเวลา 2 ตัวนี้ จำเป็นหรือมีผลอะไรกับปรีตัวนี้หรือเปล่าครับ
ถ้าเราไม่ใช้โดยตัดออกไป ได้หรือเปล่า จะมีผลอะไรมั้ยครับ
และถ้าตัดออกไปเราต้องปรับเปลี่ยนค่าอุปกรณ์บางตัวด้วยใหมครับ

ด้านล่างของวงจรตัว stereo pot คืออะไร แล้วต่อยังไง ไม่รู้จักจริงๆครับ

R ในวงจรใช้กี่วัตต์ครับ

ถามเป็นชุดเลย อย่าเบื่อผมนะครับ ขอบคุณมากครับ

ตัวหน่วงเวลานี้สำคํญมากๆ เนื่องจากใช้ไฟสูง เพราะถ้าไม่ใช้อาจทำให้ลำโพงขาดไ ด้เพราะปรีแอมป์ตัวนี้ ใช้กับแรงดันไฟสูงและตอบสนองสัญญาณเสียงตำได้ดี ตอนเปิดอาจทำให้ลำโพงขาดได้เลยคับ

อ้างถึง: สอบถามจากผู้เขียนมาครับ

ส่วน stereo pot ก็คือ volume 100K ครับ

----- Original Message -----

ขอบคุณมากครับ ถามอีกนิดครับ แล้ว 6080wa เหมือนกันหรือเปล่า ใส่ได้ใหมครับ

เอามาเสียบได้เลยครับ

[narong2198]

ถามนิดนึงครับ ในวงจรเห็นมี relay ด้วย มันช่วยทำงานยังไงครับ
กับวงจรหน่วงเวลาด้วย

relay กับวงจรหน่วงเวลา 2 ตัวนี้ จำเป็นหรือมีผลอะไรกับปรีตัวนี้หรือเปล่าครับ
ถ้าเราไม่ใช้โดยตัดออกไป ได้หรือเปล่า จะมีผลอะไรมั้ยครับ
และถ้าตัดออกไปเราต้องปรับเปลี่ยนค่าอุปกรณ์บางตัวด้วยใหมครับ

ด้านล่างของวงจรตัว stereo pot คืออะไร แล้วต่อยังไง ไม่รู้จักจริงๆครับ

R ในวงจรใช้กี่วัตต์ครับ

ถามเป็นชุดเลย อย่าเบื่อผมนะครับ ขอบคุณมากครับ

ตัวหน่วงเวลานี้สำคํญมากๆ เนื่องจากใช้ไฟสูง เพราะถ้าไม่ใช้อาจทำให้ลำโพงขาดไ ด้เพราะปรีแอมป์ตัวนี้ ใช้กับแรงดันไฟสูงและตอบสนองสัญญาณเสียงตำได้ดี ตอนเปิดอาจทำให้ลำโพงขาดได้เลยคับ

อ้างถึง: สอบถามจากผู้เขียนมาครับ

ส่วน stereo pot ก็คือ volume 100K ครับ

----- Original Message -----

ขอขอบคุณ คุณ DIY C ที่ช่วยให้ข้อมูลเพิ่มเติม
สำหรับ R ในวงจรส่วนใหญ่ใช้ 2W  ครับ

[MrZyMx]

ถามนิดนึงครับ ในวงจรเห็นมี relay ด้วย มันช่วยทำงานยังไงครับ
กับวงจรหน่วงเวลาด้วย

relay กับวงจรหน่วงเวลา 2 ตัวนี้ จำเป็นหรือมีผลอะไรกับปรีตัวนี้หรือเปล่าครับ
ถ้าเราไม่ใช้โดยตัดออกไป ได้หรือเปล่า จะมีผลอะไรมั้ยครับ
และถ้าตัดออกไปเราต้องปรับเปลี่ยนค่าอุปกรณ์บางตัวด้วยใหมครับ

ด้านล่างของวงจรตัว stereo pot คืออะไร แล้วต่อยังไง ไม่รู้จักจริงๆครับ

R ในวงจรใช้กี่วัตต์ครับ

ถามเป็นชุดเลย อย่าเบื่อผมนะครับ ขอบคุณมากครับ

ตัวหน่วงเวลานี้สำคํญมากๆ เนื่องจากใช้ไฟสูง เพราะถ้าไม่ใช้อาจทำให้ลำโพงขาดไ ด้เพราะปรีแอมป์ตัวนี้ ใช้กับแรงดันไฟสูงและตอบสนองสัญญาณเสียงตำได้ดี ตอนเปิดอาจทำให้ลำโพงขาดได้เลยคับ

อ้างถึง: สอบถามจากผู้เขียนมาครับ

ส่วน stereo pot ก็คือ volume 100K ครับ

----- Original Message -----

ขอบคุณมากครับ ถามอีกนิดครับ แล้ว 6080wa เหมือนกันหรือเปล่า ใส่ได้ใหมครับ

[DIY C]

ถามนิดนึงครับ ในวงจรเห็นมี relay ด้วย มันช่วยทำงานยังไงครับ
กับวงจรหน่วงเวลาด้วย

relay กับวงจรหน่วงเวลา 2 ตัวนี้ จำเป็นหรือมีผลอะไรกับปรีตัวนี้หรือเปล่าครับ
ถ้าเราไม่ใช้โดยตัดออกไป ได้หรือเปล่า จะมีผลอะไรมั้ยครับ
และถ้าตัดออกไปเราต้องปรับเปลี่ยนค่าอุปกรณ์บางตัวด้วยใหมครับ

ด้านล่างของวงจรตัว stereo pot คืออะไร แล้วต่อยังไง ไม่รู้จักจริงๆครับ

R ในวงจรใช้กี่วัตต์ครับ

ถามเป็นชุดเลย อย่าเบื่อผมนะครับ ขอบคุณมากครับ

ตัวหน่วงเวลานี้สำคํญมากๆ เนื่องจากใช้ไฟสูง เพราะถ้าไม่ใช้อาจทำให้ลำโพงขาดไ ด้เพราะปรีแอมป์ตัวนี้ ใช้กับแรงดันไฟสูงและตอบสนองสัญญาณเสียงตำได้ดี ตอนเปิดอาจทำให้ลำโพงขาดได้เลยคับ

อ้างถึง: สอบถามจากผู้เขียนมาครับ

ส่วน stereo pot ก็คือ volume 100K ครับ

----- Original Message -----

[MrZyMx]

ถามนิดนึงครับ ในวงจรเห็นมี relay ด้วย มันช่วยทำงานยังไงครับ
กับวงจรหน่วงเวลาด้วย

relay กับวงจรหน่วงเวลา 2 ตัวนี้ จำเป็นหรือมีผลอะไรกับปรีตัวนี้หรือเปล่าครับ
ถ้าเราไม่ใช้โดยตัดออกไป ได้หรือเปล่า จะมีผลอะไรมั้ยครับ
และถ้าตัดออกไปเราต้องปรับเปลี่ยนค่าอุปกรณ์บางตัวด้วยใหมครับ

ด้านล่างของวงจรตัว stereo pot คืออะไร แล้วต่อยังไง ไม่รู้จักจริงๆครับ

R ในวงจรใช้กี่วัตต์ครับ

ถามเป็นชุดเลย อย่าเบื่อผมนะครับ ขอบคุณมากครับ

[narong2198]

สวยมากครับ
เสียงออกมาเเนวไหนครับ อยากลองบ้าง
มีคำแนะนำไหมครับ ขอบคุณครับ

เสียงจะขึ้นอยู่กับหลอดที่ใช้ด้วยเหมือนกัน เพราะสามารถเอาหลอด 6L6, 5881, KT66, KT77 มาเสียบแทน EL34
แต่ที่เด่นสำหรับ Pre ตัวนี้ เบสกระชับ หนักแน่นดี ส่วนกลาง-แหลม หวานใสไม่บาดหูครับ

[boonma]

  สวยมากครับ
เสียงออกมาเเนวไหนครับ อยากลองบ้าง
มีคำแนะนำไหมครับ ขอบคุณครับ

[MR.GREEN]

เอาวงจรมาลงด้วยเลยซิครับ จะได้ลองทำบ้าง

Y]น่าสนใจครับเผื่อสมาชิกที่มีโครงงานจะทำปรีอยากทำบ้างครับ

[narong2198]

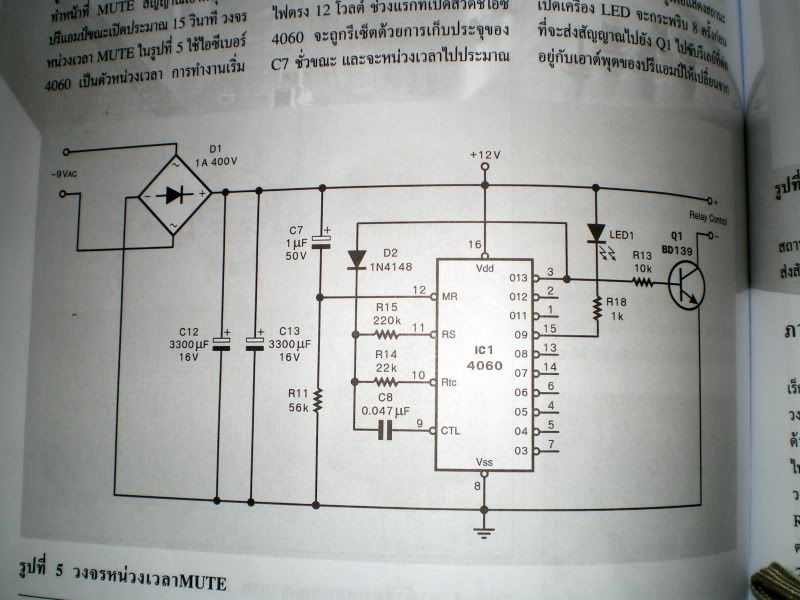

วงจรหน่วงเวลา
ท่านใดจะลองทำ  หาดูในหนังสืออีกทีครับ

[narong2198]

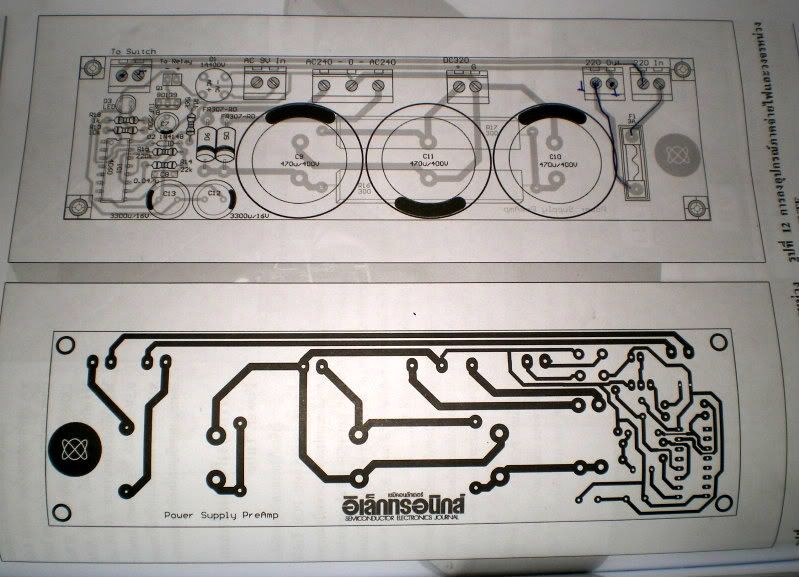

ภาคจ่ายไฟ

[narong2198]

ลองใช้กล้องถ่าย อาจไม่ชัด

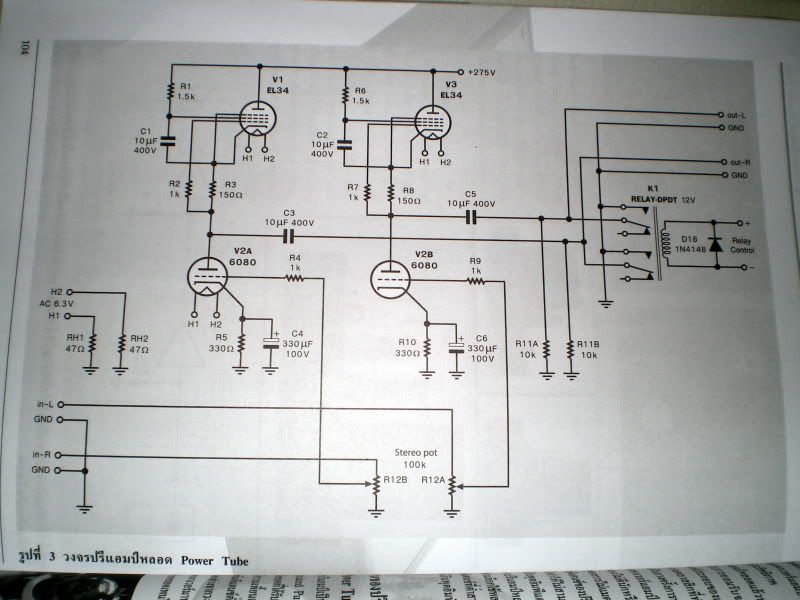

วงจรครับ

[narong2198]

เอาวงจรมาลงด้วยเลยซิครับ จะได้ลองทำบ้าง

วงจรเอามาจากหนังสือตามที่บอกข้างต้น ผมไม่มี Scanner ที่จะ Scan วงจร หรือลองดูรายละเอียดของคุณ DIY C กระทู้นี้ครับ
http://www.htg2.net/index.php?topic=46672.50

[สุรศักดิ์]

เอาวงจรมาลงด้วยเลยซิครับ จะได้ลองทำบ้าง

[narong2198]

สายสัญญานไม่ธรรมดานะเนี่ย  ฉนวนเทฟลอน ตัวนำทองแดงชุบเงิน ชีลด์ชุบเงินด้วยเช่นกัน..

ผมใช้สายสัญญาณนี้เดินภายในแทบจะทุกเครื่่องที่ทำ ด้วยเหตุผล สายไม่แข็งมาก ให้ตัวดี ตัวนำสัญญาณเหนียวไม่ขาดง่าย และราคาไม่แพงครับ

เนียบมาก ๆๆๆ ครับ ส่วนผมชอบ 6L6 เ สียงแ น่น ดี ส่วน สายสัญญาน หาซื่อได้ที่ไหนครับ
พรุ่งนี้ว่าจะเข้าบ้านหม้อพอดี

เดี๋ยวจะเป็นการโฆษณาโดยไม่ตั้งใจ PM พิกัดให้แล้วครับ

[bb]

สายแบบนี้ของผมมันออกสีแดงอมทอง น่าจะชนิดเดียวกัน ยังไม่ได้ใช้เลยเดียวต้องลองซะแล้ว

[narong2198]

อีกเส้นนึงแบบนี้เหมือนกัน แต่ขนาดใหญ่กว่า มีตัวนำภายใน4เส้น ใช้ทำสายRCA Interconnect ได้ดีเลยครับ...

เคยคิดจะเอามาเล่นเช่นกัน เ พราะมีขนาดกำลังดี แต่ผมมี RCA Interconnect สายของ Mogami ใช้งานอยู่ จึงไม่ได้นำสายที่ว่านี้มาเล่นสักทีครับ

[DIY C]

สายสัญญานไม่ธรรมดานะเนี่ย  ฉนวนเทฟลอน ตัวนำทองแดงชุบเงิน ชีลด์ชุบเงินด้วยเช่นกัน..

ผมใช้สายสัญญาณนี้เดินภายในแทบจะทุกเครื่่องที่ทำ ด้วยเหตุผล สายไม่แข็งมาก ให้ตัวดี ตัวนำสัญญาณเหนียวไม่ขาดง่าย และราคาไม่แพงครับ

เนียบมาก ๆๆๆ ครับ ส่วนผมชอบ 6L6 เ สียงแ น่น ดี ส่วน สายสัญญาน หาซื่อได้ที่ไหนครับ
พรุ่งนี้ว่าจะเข้าบ้านหม้อพอดี

[bb]

สวยมากๆครับ

[deep]

อีกเส้นนึงแบบนี้เหมือนกัน แต่ขนาดใหญ่กว่า มีตัวนำภายใน4เส้น ใช้ทำสายRCA Interconnect ได้ดีเลยครับ...

[narong2198]

สายสัญญานไม่ธรรมดานะเนี่ย  ฉนวนเทฟลอน ตัวนำทองแดงชุบเงิน ชีลด์ชุบเงินด้วยเช่นกัน..

ผมใช้สายสัญญาณนี้เดินภายในแทบจะทุกเครื่่องที่ทำ ด้วยเหตุผล สายไม่แข็งมาก ให้ตัวดี ตัวนำสัญญาณเหนียวไม่ขาดง่าย และราคาไม่แพงครับ

[deep]

สายสัญญานไม่ธรรมดานะเนี่ย  ฉนวนเทฟลอน ตัวนำทองแดงชุบเงิน ชีลด์ชุบเงินด้วยเช่นกัน..

[narong2198]

สวย เนียน งาม เป็นระเบียบเรียบร้อยดีจังครับ
สอบถามนิดนึงครับ สายสัญญาณสีฟ้าใช้ของอะไร ซื้อที่ใหนครับ แพงหรือเปล่า
และถ้าไม่เป็นการรบกวน ช่วยลงวงจรให้ดูได้ใหมครับ แบบว่าอยากทำมั่ง ชอบแบบเบสหนัก ๆ ครับ

สายสัญญาณ ซื้อที่บ้านหม้อ ราคาและแหล่งซื้อ PM ให้ทราบแล้วครับ

[MrZyMx]

สวย เนียน งาม เป็นระเบียบเรียบร้อยดีจังครับ
สอบถามนิดนึงครับ สายสัญญาณสีฟ้าใช้ของอะไร ซื้อที่ใหนครับ แพงหรือเปล่า
และถ้าไม่เป็นการรบกวน ช่วยลงวงจรให้ดูได้ใหมครับ แบบว่าอยากทำมั่ง ชอบแบบเบสหนัก ๆ ครับ

[narong2198]

O0สวยมากเลยครับ สวยทั้งข้างนอกและใต้ท้องเลยครับ

งานเนียนมากเลยครับ

ส.ว.ย. ครับเดินวงจรและลงอุปกรณ์

ร่วมยินดีด้วยครับ สวยงามสไตส์งาน diy ครับ

แหล่มมากครับ

สวยงามมากครับ

สวยงามมากครับ อยากทำมั่งจัง

สวยมากคร้าบ

งามมากๆ


สุดยอดมากครับ

  สวยมากครับ

สวยเนียนมากครับ


ขอขอบคุณในคำชมของทุกท่าน

[narong2198]

สวยเนี๊ยบ 0)]สุ่มเสียงเป็นอย่างไรบ้า่งครับ

เสียงดีครับ เทียบกับ JP80 และ JP200 ที่ใช้อยู่ไม่ได้เป็นรอง เด่นกันคนละด้าน
สำหรับคนชอบเล่นหลอด ผมว่า Pre-amp ตัวนี้มีเสน่ห์น่าเล่น เพราะเอาหลอดเบอร์ต่าง ๆ มาเสียบแทน EL34 มันมีผลต่อเสียง
เท่าที่ได้ทดลองเล่น ผมเอาหลอด  EL34 ของ  Tung-sol, RSD, JJ, EH, Tung-sol 6L6CG, 5881, KT66 และ KT77 ของ JJ, 6V6 มาเสียบเล่น มันส่งผลต่อเสียง
คิวต่อไ ป จะลองเล่น 6080 เพราะมีหลอด 6080/6AS7 อยู่หลายหลอด แล้วจะมาเล่าให้ฟังครับ

[MR.GREEN]

  O0สวยมากเลยครับ สวยทั้งข้างนอกและใต้ท้องเลยครับ

[narong2198]

สวย โดนใจ ดูเรียบง่าย ชอบลูกบิดเข้ากันได้ดีกับตัว แท่น หาซื้อได้ที่ไหน

ถ้าหมายถึงลูกบิด หาซื้อได้ร้านเจเนอร์รอล บ้านหม้อ ครับ

[narong2198]

ท่านที่สนใจกล่อง
มีหลายร้านแถวตลาดน้อย (ใกล้สถานีรถไฟหัวลำโพง) รับพับกล่อง ค่าอลูมิเนียม+ค่าพับ ราคาประมาณ 300 บาท
แท่นนี้ผมพับ ขนาด สูง 9 ซ.ม. หน้ากว้าง 25 ซ.ม. ลึก 34 ซ.ม. และฐานสำหรับติดขารองพับกว้าง 5 ซ.ม. แผ่นหนา 3 มม. ครับ
