หัวข้อ: อยากทำปรีหลอดไว้ใช้ในรถยนต์

[Create_Lek]

กราฟหัวตัด ขยักมุมเล็กน้อย เงียบกริบ ไม่มี Noise แม้ไม่มี cap farm

[wat12(คุ้ม)]

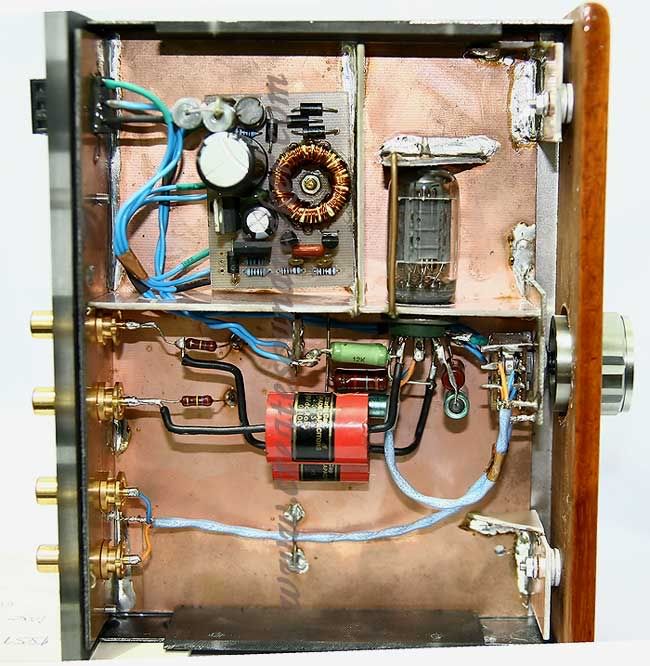

จุดใส้หลอด ใช้การเร็คกูเลทจากไฟแบ็ต ในวงจรน่าจะเป็น 7806 หรือ 7812 แล้วแต่ว่าจะใช้หลอดเบอร์อะไร
(แต่ถ้าจะใช้หลอด 12.6V LM/LT1086 1085 อะไรแบบนี้ดีกว่าเพราะ โลว์ดร็อปเอ้าท์โวลท์ตกคร่อมต่ำกว่า)

วงจรกำเนิดความถี่ใช้ทรานซิสเตอร์ สองตัว อาร์ ซี ต่อเป็นวงจรมัลติไวเบรเตอร์ (แม้รูปคลื่นไม่สวย แต่รูปคลื่นเป็นลิเนียร์  ข้อดีคือน้อยซ์น่าจะต่ำกว่พวกไอซี PWMทั้งหลาย)
ใช้ไอซี หรือทรานซิสเตอร์ หรือเฟ็ทก็ไม่รู้ได้  มีสี่ขา  ขยายสัญญาณพัลช์ ขับหม้อแปลงสวิทชิ่งครับ  ขาออกเป็น LC Filter

วงจรง่ายๆแบบนี้แหละครับ

ถ้าพี่เล็กมีรูปกราฟวัดน้อยซ์ ลงด้วยก็คงจะดีไม่น้อยครับ
ขอบคุณครับ
วัฒน์

[นิดนึง]

ปรีของคุณCreateสวยและเรียง่ายดีครับ

[jp74]

เดาไม่ถูก   รอลอกเหมือนกันคับ

เป็นโปรเจคปักธงของผมเลยคับ

[Mr.so-nE]

น้าๆเดาออกแล้วบอกด้วยนะ

[Old School]

เคยเห็นคุณ Jadis ทำปรีฯ 12AU7 , 12AX7 , 6SN7 ลงในรถยนต์ ตัวเท่าวิทยุรถเลย

เห็นว่าตอนนี้กะลังนั่งปั่น Line Driver 6DJ8 อยู่ ไม่รู้ผลเป็นไงบ้าง

ลอง PM ไปถามดูสิครับ

[Tube_club]

แจ๋วครับ เดี๋ยวพรุ่งนี้ ขอลงรูปของผมบ้างครับ

[Create_Lek]



[Tube_club]

ถ้าไม่ติดเรื่องลิขสิทธิผมลงวงจรให้ดูแล้วล่ะครับ อยากทำคงต้องสละเวลามาก็อปปี้ที่ร้านครับ แต่ต้องหาคนเดา IC เก่งๆหน่อยนะ เพราะลบเบอร์หมดครับ

ถ้าไม่เป็นการรบกวนเกินไปขอดูรูปถ่ายด้านตรงภาคจ่ายไฟที่เป็น IC
ผมน่าจะพอเดาวงจรได้ครับ
ขอบคุณมาก ครับ

[Create_Lek]

ถ้าไม่ติดเรื่องลิขสิทธิผมลงวงจรให้ดูแล้วล่ะครับ อยากทำคงต้องสละเวลามาก็อปปี้ที่ร้านครับ แต่ต้องหาคนเดา IC เก่งๆหน่อยนะ เพราะลบเบอร์หมดครับ

[Tube_club]

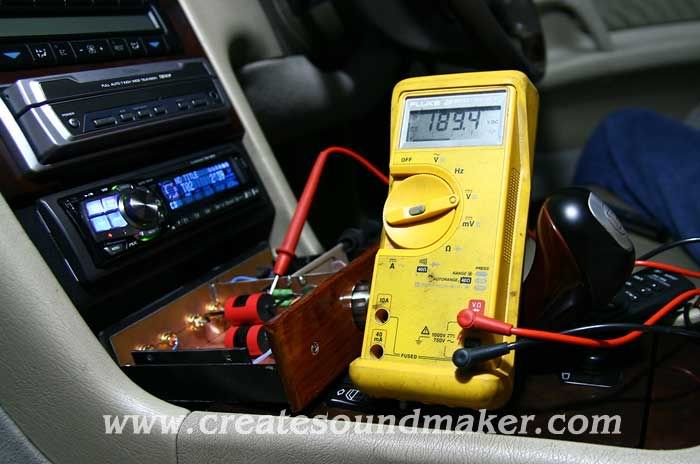

สนใจภาคจ่ายไฟสูง ทำยังไงครับ
ของผมยังเป็น invertor แยกอยู่เลย

[Create_Lek]





[Eak-tubeamp]

มีคนคิดจะทำหลายคนแล้ว คงต้อง up แรงดันขึ้นอีก

[นิดนึง]

แด๋วจาเรียกผู้กองมาช่วยดูด้วย

[นิดนึง]

ลองทำาดูเลย

[Create_Lek]

ผมมีหลอด 12au7/6n1p/6n2 ไม่ทราบว่ามีเพื่อนคนไหนรองทำใช้กันบ้างแล้วครับ ช่วยแนะนำหน่อยครับคือแบบว่าใช้ไฟเลี้ยงเฝจแค่12v จะได้ไหมครับ...

ไฟต่ำไม่ work แน่นอนครับ อย่างน้อยต้องสัก 100-200 และมีกระแสให้บริโภค สัก 20 mA. เป็นอย่างน้อยครับ

[saksan_k25]

ผมมีหลอด 12au7/6n1p/6n2 ไม่ทราบว่ามีเพื่อนคนไหนรองทำใช้กันบ้างแล้วครับ ช่วยแนะนำหน่อยครับคือแบบว่าใช้ไฟเลี้ยงเฝจแค่12v จะได้ไหมครับ...
