หัวข้อ: 8165/4-65Aทำแอมป์ได้รึเปล่าครับ

[Aufklarung]

ต้องดูหม้อแปลงสมัยก่อนแล้วมั้งครับ

กะจะเอา Circuit Breaker 30A มาคร่อม R อุ่นใส้หลอดเหมือนกันครับ  คือให้อุ่นก่อนพอเริ่มติดสว่างก็เปิดเลย
หรือไม่ก็เอาวงจรรีเลย์ตรวจจับแรงดันคร่อมใส้หลอด (พอหลอดเริ่มร้อนจะเริ่มมีแรงดันคร่อม) พอร้อนได้ที่แล้วค่อยต่อรีเลย์ครับ
ว่าแต่ Relay มีขนาดเกิน 14A หรือเปล่าหนอ

สงสัยต้องใช้ Magnatic แล้วละครับถึงจะเอาอยู่

[bb]

ต้องดูหม้อแปลงสมัยก่อนแล้วมั้งครับ

กะจะเอา Circuit Breaker 30A มาคร่อม R อุ่นใส้หลอดเหมือนกันครับ  คือให้อุ่นก่อนพอเริ่มติดสว่างก็เปิดเลย
หรือไม่ก็เอาวงจรรีเลย์ตรวจจับแรงดันคร่อมใส้หลอด (พอหลอดเริ่มร้อนจะเริ่มมีแรงดันคร่อม) พอร้อนได้ที่แล้วค่อยต่อรีเลย์ครับ
ว่าแต่ Relay มีขนาดเกิน 14A หรือเปล่าหนอ

สงสัยต้องใช้ Magnatic แล้วละครับถึงจะเอาอยู่

[Aufklarung]

ต้องดูหม้อแปลงสมัยก่อนแล้วมั้งครับ

กะจะเอา Circuit Breaker 30A มาคร่อม R อุ่นใส้หลอดเหมือนกันครับ  คือให้อุ่นก่อนพอเริ่มติดสว่างก็เปิดเลย
หรือไม่ก็เอาวงจรรีเลย์ตรวจจับแรงดันคร่อมใส้หลอด (พอหลอดเริ่มร้อนจะเริ่มมีแรงดันคร่อม) พอร้อนได้ที่แล้วค่อยต่อรีเลย์ครับ
ว่าแต่ Relay มีขนาดเกิน 14A หรือเปล่าหนอ

[Gazzy]

ติดตามดูอยู่นะครับ    สะใจจริงๆ  เห็นหลอดแบบเนี้ย


[Era]

  ต้องดูหม้อแปลงสมัยก่อนแล้วมั้งครับ

[Aufklarung]

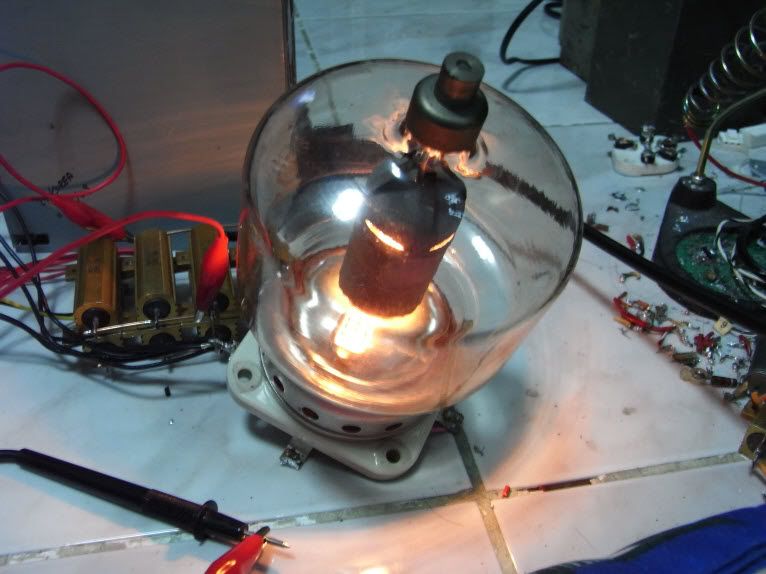

ลองเอา 4-250A (5D22) มาจุดใส้หลอดด้วยสวิตชิ่งคอมฯดู ปรากฏว่าไม่ติดครับ พัดลมก็ไม่หมุน คาดว่าความค้านทางของใส้หลอดคงจะต่ำเกินไป
ทำให้ดูเหมือนกับชอร์ตและวงจรป้องกันของสวิตชิ่งตัดการทำงานไป เลยเอา R 50W 2 โอห์มจากกรุ (ซื้อจากเพื่อนสมาชิกมา  ใครมีคละค่าเยอะๆ
อยากขายผมบอกด้วยเน้อ เอาไว้ทดลอง  ) จำนวน 8 ตัวมาขนานกัน ได้ค่าประมาณ 0.25 Ohm เอามาต่ออนุกรมเข้าไป
คราวนี้ติดสว่างขึ้นมาครับ แต่เปิดได้สักพัก R ร้อนมากๆ เพราะกระแสใหลเป็นสิบแอมป์เลย  (ใส้หลอดกิน 14A  )
เลยคิดว่าเวลาสตาร์ทจุดใส้นี่คงต้องจ่ายกระแสต่ำๆให้ใส้หลอดอุ่นก่อนแล้วค่อยจ่ายกระแสสูงๆเข้าไป ใครมีไอเดียวงจรทำนองนี้บ้างครับ

4-250A(5D22) ต้องต่อ R ไว้

แต่ 4-125A ต่อได้โดยตรงเลยครับ

ไม่อยากคิดเลยว่าถ้าเป็น 4-400A จะเป็นไงนี่  พอดีไม่มีเบอร์นี้อยู่  ปรกติพวกเครื่องส่งเขาจุดใส้กันอย่างไรครับ

[Era]

พักยกไปลุย 803ที่นี่ครับ

http://www.htg2.net/index.php?topic=52103.0



[MrHelix]

ถึงไหนแล้วครับ อิอิ

[Gazzy]

ต่อเลยครับพี่ๆ ผมมารออ่านตั้งแต่ตอนเย็นแล้วครับ
สนใจที่ ทำออกมาแล้วเสียงดีมาก
ผมยังไม่ใด้คิดจะทำ เพราะทำยังไม่เป็น ดูแล้วยากไปสำหรับมือใหม่

สงสัยอยู่ว่า ถ้าขนานกันซัก แปดหลอด จะเป็นยังไง



มืดแล้ว จุดตะเกียงให้ที

[Gazzy]

4-400 (5D22) ไฟจุดใส้ 5V 14.5A ใช้อะไรจุดใส้ดีคร้าบ

หน้าตาคล้ายๆตะเกียงเลยครับ
พวกพี่นี่สุดยอดจริงๆ  ระวังไฟดูดล่ะ หน้ากลัว!!!!!


ตะเกียงชัดๆ
ผมไปนอนก่อนล่ะ ก่อนนอนอย่าลืมดับตะเกียงนะครับ เดี่ยวไฟไหม้
(น้องล้อพี่ๆเล่นตามประสาเด็กซน)
 ด้วยความนับถือ


[Era]

ห้องนี้คิวทดลองยาวมากๆ
คนตั้งกระทู้ก็ไม่มีความรู้อาศัยท่านผู้รู้มาชี้แนะ
อ่านแต่ 5D22 คุณAufklarung เขียนผิดรึเปล่าจ๊ะ 5D22=4-250 นาครับของผมมันเป็นเบอร์นี้นะครับที่ผมเคยจุดเล่น
....ผมยังหาเชือกไม่เจอจำได้ว่ามันม้วนอยู่ในกล่องใดซักกล่องนี่แหละครับ
แล้วคุณ Aufklarung จะเอาหลอดแคลเซี่ยมไปใส่ใน DYNACLONE ตรงหลอด drive รึเปล่าครับผมมีอยู่2-3หลอดครับจะได้ส่งมาพร้อมกันหนะครับ

ผมมีหมดล่ะครับ ทั้ง 4-65A,4-125A และ 4-250 (อย่างละ 4 - 5 หลอดยกเว้น 4-250 มีหลอดเดียว) เสียดาย 833 มันแตกไม่งั้นผมเอามาด้วยแล้ว
แต่ 4-250 ยังไม่มีปัญญาจุดเล่นเลย  หลอดแคลเซียมเบอร์อะไรหรือครับ

อยากเห็นคนทำVT40อีกคนจัง

[BLUEKITE]

ขออภัยพูดไม่ชัดครับ...มันเป็นหลอดอลูมิเนียมที่ใส่แคลเซี่ยมเม็ดฟู่ครับ
จำไม่ได้ว่าใครนำเสนอใว้ที่ตัดเอาปากหลอดไปเสริมแต่งหลอดเบอร์7119หรืออะไรซักอย่างนี่แหละครับ

[Aufklarung]

ห้องนี้คิวทดลองยาวมากๆ
คนตั้งกระทู้ก็ไม่มีความรู้อาศัยท่านผู้รู้มาชี้แนะ
อ่านแต่ 5D22 คุณAufklarung เขียนผิดรึเปล่าจ๊ะ 5D22=4-250 นาครับของผมมันเป็นเบอร์นี้นะครับที่ผมเคยจุดเล่น
....ผมยังหาเชือกไม่เจอจำได้ว่ามันม้วนอยู่ในกล่องใดซักกล่องนี่แหละครับ
แล้วคุณ Aufklarung จะเอาหลอดแคลเซี่ยมไปใส่ใน DYNACLONE ตรงหลอด drive รึเปล่าครับผมมีอยู่2-3หลอดครับจะได้ส่งมาพร้อมกันหนะครับ

ผมมีหมดล่ะครับ ทั้ง 4-65A,4-125A และ 4-250 (อย่างละ 4 - 5 หลอดยกเว้น 4-250 มีหลอดเดียว) เสียดาย 833 มันแตกไม่งั้นผมเอามาด้วยแล้ว
แต่ 4-250 ยังไม่มีปัญญาจุดเล่นเลย  หลอดแคลเซียมเบอร์อะไรหรือครับ

[BLUEKITE]

ห้องนี้คิวทดลองยาวมากๆ
คนตั้งกระทู้ก็ไม่มีความรู้อาศัยท่านผู้รู้มาชี้แนะ
อ่านแต่ 5D22 คุณAufklarung เขียนผิดรึเปล่าจ๊ะ 5D22=4-250 นาครับของผมมันเป็นเบอร์นี้นะครับที่ผมเคยจุดเล่น
....ผมยังหาเชือกไม่เจอจำได้ว่ามันม้วนอยู่ในกล่องใดซักกล่องนี่แหละครับ
แล้วคุณ Aufklarung จะเอาหลอดแคลเซี่ยมไปใส่ใน DYNACLONE ตรงหลอด drive รึเปล่าครับผมมีอยู่2-3หลอดครับจะได้ส่งมาพร้อมกันหนะครับ

[Era]

ห้องนี้คิวทดลองยาวมากๆ



[Gazzy]

4-400 (5D22) ไฟจุดใส้ 5V 14.5A ใช้อะไรจุดใส้ดีคร้าบ

หน้าตาคล้ายๆตะเกียงเลยครับ
พวกพี่นี่สุดยอดจริงๆ  ระวังไฟดูดล่ะ หน้ากลัว!!!!!


[BLUEKITE]

ใช่เลยครับเคยลองเอาswitching compมาจุดเล่นสามารถจุดได้แน่นอนครับ

[MrHelix]

4-400 (5D22) ไฟจุดใส้ 5V 14.5A ใช้อะไรจุดใส้ดีคร้าบ

คงต้องสวิท์ชิงซัพพลายแล้ว

เห็นงามตามนั้นครับ  สเปคเพาเวอร์คอมพอดีเลย

[Davit]

4-400 (5D22) ไฟจุดใส้ 5V 14.5A ใช้อะไรจุดใส้ดีคร้าบ

คงต้องสวิท์ชิงซัพพลายแล้ว

[Aufklarung]

4-400 (5D22) ไฟจุดใส้ 5V 14.5A ใช้อะไรจุดใส้ดีคร้าบ

[Aufklarung]

   นี้ขนาดยังไม่มีกระแสไหลผ่านหลอด เพลทยังออกสีแดงเลยครับ การทดลองเกี่ยวกับหลอดให้จดบันทึกไว้ด้วยนะครับ เพราะจุดทำงานของหลอดแต่ละหลอดแตกต่างกันออกไป ต่อไปจะเป็นประโยชน์ในการนำมาใช้งานจริง

อันนี้ภาพมันหลอกๆตาอ่ะครับ สีเพลทจริงๆยังเป็นสีเทาๆเหมือนเดิมเลย

[มุมคนรักหลอด]

   นี้ขนาดยังไม่มีกระแสไหลผ่านหลอด เพลทยังออกสีแดงเลยครับ การทดลองเกี่ยวกับหลอดให้จดบันทึกไว้ด้วยนะครับ เพราะจุดทำงานของหลอดแต่ละหลอดแตกต่างกันออกไป ต่อไปจะเป็นประโยชน์ในการนำมาใช้งานจริง

[Era]



เริ่มแล้วๆๆ

[Aufklarung]

   ดูแล้วก็ไม่ยากครับ เพราะเคยจัดการกับเจ้า 8165 มาแล้ว 803 ก็เป็นหลอดกลุ่มเดียวกัน เพียงแต่เราหาจุดที่เหมาะสมสำหรับแรงดันและกระแสอย่างไรเท่านั้น

  สำหรับความถี่ต่ำที่ไม่สู่จะดีเท่าไร น่าจะเป็นผลมาจากอินเตอร์สเตจก็เป็นได้ครับ และอีกตัวหนึ่งคือ ค่าอินดักเต้นซ์ของเอ้าพุททรานสฟอร์มเมอร์ หากไม่ใกล้ ๆ ที่ 20 เฮนรี่แล้วเบสมักจะเก็บตัวเร็วไปหน่อยครับ ส่วนการใช้วงจรไดนามิกส์คลั๊ปปลิ๊งจะได้เปรียบสำหรับความถี่ต่ำ จะลงลึกกว่าอินเตอร์สเตจพอสมควร แต่ทั้งนี้ถ้าอินเตอร์สเตจที่มีค่าอินดักเต้นซ์ตั้งแต่ 50 เฮนรี่ขึ้นไปเบสออกมาดีมาก ๆ ครับ ดังนั้นนอกจากเราจะได้แรงดันไฟ และกระแสที่ใช้กับหลอดอย่างเหมาะสมแล้ว อุปกรณ์ต่าง ๆ ยังต้องมีการพิจารณานำมาใช้งานด้วย เพื่อให้ได้เสียงอย่างที่เราต้องการครับ

   ดีใจด้วยครับ ที่ทำให้เจ้า 803 ร้องเพลงได้แล้ว ต่อไปหลอดอื่น ๆ ก็ไม่ใช้เรื่องยากแล้วครับ

ผมทำได้แต่แบบมั่วๆอ่ะครับ วงจรจริงๆต้องรอลอกพี่มุมฯกับคุณEra อีกที

แต่ตอนนี้อยากรู้จริงๆว่าเจ้านี่จะร้องเพลงได้ใหม 4-125A ครับ พอดีไม่มีหม้อไฟ 5V 6.5A ต้องเอา 6V 11A มาดรอปไฟลงดูแต่ R ค่าไม่ได้
ไฟเลยตกเหลือ 3.9V สว่างเรืองๆเท่านั้นครับ

จุดด้วยหม้อนี้และ R อีกเป็นตับๆครับ  ได้ความว่าหาสวิตชิ่งคอมฯมาดัดแปลงดีกว่า

แสงสว่างเรืองๆครับ ว่าจะให้กินไฟประมาณ 890V 80ma สักหน่อย ไว้ supply พร้อมก่อนนะครับ

[มุมคนรักหลอด]

   ดูแล้วก็ไม่ยากครับ เพราะเคยจัดการกับเจ้า 8165 มาแล้ว 803 ก็เป็นหลอดกลุ่มเดียวกัน เพียงแต่เราหาจุดที่เหมาะสมสำหรับแรงดันและกระแสอย่างไรเท่านั้น

  สำหรับความถี่ต่ำที่ไม่สู่จะดีเท่าไร น่าจะเป็นผลมาจากอินเตอร์สเตจก็เป็นได้ครับ และอีกตัวหนึ่งคือ ค่าอินดักเต้นซ์ของเอ้าพุททรานสฟอร์มเมอร์ หากไม่ใกล้ ๆ ที่ 20 เฮนรี่แล้วเบสมักจะเก็บตัวเร็วไปหน่อยครับ ส่วนการใช้วงจรไดนามิกส์คลั๊ปปลิ๊งจะได้เปรียบสำหรับความถี่ต่ำ จะลงลึกกว่าอินเตอร์สเตจพอสมควร แต่ทั้งนี้ถ้าอินเตอร์สเตจที่มีค่าอินดักเต้นซ์ตั้งแต่ 50 เฮนรี่ขึ้นไปเบสออกมาดีมาก ๆ ครับ ดังนั้นนอกจากเราจะได้แรงดันไฟ และกระแสที่ใช้กับหลอดอย่างเหมาะสมแล้ว อุปกรณ์ต่าง ๆ ยังต้องมีการพิจารณานำมาใช้งานด้วย เพื่อให้ได้เสียงอย่างที่เราต้องการครับ

   ดีใจด้วยครับ ที่ทำให้เจ้า 803 ร้องเพลงได้แล้ว ต่อไปหลอดอื่น ๆ ก็ไม่ใช้เรื่องยากแล้วครับ

[Era]

ถ้ามีfeedback ก็สามารถลด ค่าKหม้อแปลงลงได้ครับ แต่ต้องแน่ใจว่าหม้อแปลงลูกนั้นมี frequency responseที่กว้างอยู่พอสมควรครับ ไม่งั้นเวลามันfeedbackสัญญาณที่มีphashiftกลับไปอาจจะทำให้เกิดความเพี้ยนมากขึ้นครับ

[Aufklarung]

เรียงจากซ้ายไปขวาคือ 4-65A , 4-125A และ 5867 ครับ
กระแสจุดใส้ 4-125A ใช้ 5V 6.5A ส่วน 5867 ใช้ 5V 14.1A ผมว่าหาสวิตชิ่งคอมฯ มาดัดแปลงสักตัวก็ใหวละ เห็นจ่ายกระแสได้โหดๆทั้งนั้นครับ

ส่วน 4-250 เห็นมีอยู่เหมือนกันแต่ไม่ได้เอามาครับ ตอนนี้ชักมีเยอะเกิน

ปล. ไม่ทราบกี่ k เหมือนกันครับ แต่จากที่คุยๆกับหลายๆท่านบอกว่า k สูงๆยิ่งดีครับ

[BLUEKITE]

แล้วใช้ OPT กี่ K บ้างล่ะครับเนี่ย
 นั่นหนะซิครับท่านใดรู้วานช่วยตอบหน่อยครับ

[MrHelix]

แล้วใช้ OPT กี่ K บ้างล่ะครับเนี่ย

[BLUEKITE]

ท่านAufklarung ครับ....ตัวขวาเบอร์อะไรครับมองไม่ถนัด
ของผมมีพี่ตัวกลาง 5D22(4-250)อยู่2หลอดไส้หลอดกินกระแสทีละ16Ampจุดทีมิเตอร์หมุนติ้วๆเลยล่ะครับ

[bb]



[Aufklarung]

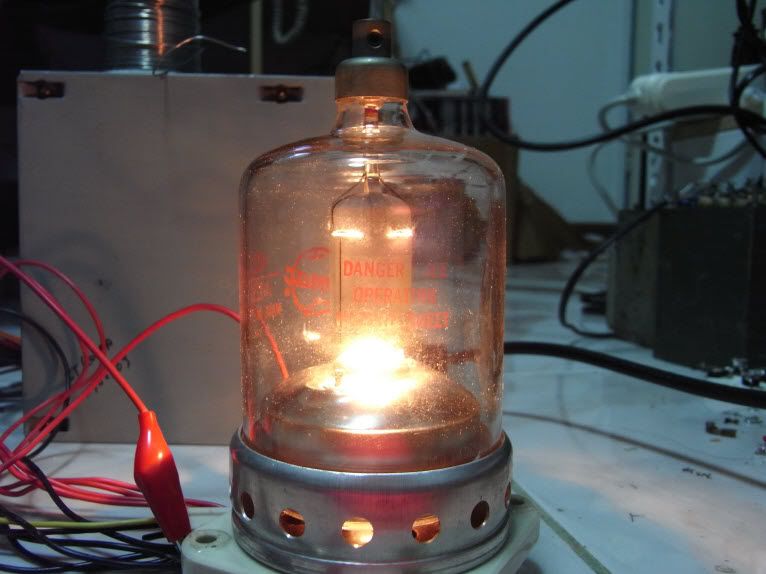

สว่างแล้วครับ แฮะๆ

มึนเลยครับ

8165 ยังมีพี่น้องอีกนะครับ อยากทำให้ร้องเพลงให้หมดเลย

[Era]

สว่างแล้วครับ แฮะๆ

[Aufklarung]

สรุป ณ. ตอนนี้นะครับ ผมชอบเสียงที่กระแส 90-120ma มากที่สุดครับ เสียงร้องเด่นดี เบสเก็บตัวเร็วไปนิดนึง แต่ฟังเพราะไม่ปวดหูดีครับ
เพลงที่ใช้ทดสอบ
1. เพลง สั่งรัก,รักบังใบ และ ชีวิตกับความรัก ของ พรศุลี วิชเวช
2. เพลง ล่องสะเปา เพลงพิณเปี๊ยะ ของ คำหล้า ธัญยพร
3. 6AM.,Cough in a Web ของ Dream Theater ไว้เทสพวกเสียงเบสโดยเฉพาะ ได้ยินเสียงไลน์เบสของ John Myung ชัดเจนเลย
แถมเสียงของบัก James ที่ทีแรกผมว่าแกตะเบ็งมากไปหน่อยในชุดนี้กลับไพเราะน่าฟังได้แฮะั

ปรกติผมฟังพวกเพลง Heavy ผ่านทางแอมป์โซลิดรู้สึกปวดหู (ทีแรกคิดว่าเพราะหูมันแก่ลง  ) ฟังนานๆไม่ค่อยได้
พอฟังผ่านพวกแอมป์หลอดค่อฟังได้นานหน่อยครับ

ปล. นอนดีกว่าคร้าบ ดึกละ  มีคำแนะนำอะไรก็เชิญได้นะครับ

[Aufklarung]

งานนี้ต้องขอบคุณ OPT C-CORE 10k ที่เพื่อนสมาชิกให้ยืมมาลองครับ หนักมาก (~4KG/ตัว) แต่เสียงดีเลยทีเดียว
เสียงกลาง เสียงร้องไพเราะชัดเจน เบสก้องๆไม่ลึกมาก (อาจเป็นเพราะการจัดวงจรของผมและลำโพงครับ) แต่เนื่องจาก
หม้อแปลงเป็นของใหม่คงต้องให้เวลาเขาซักพักครับ แต่แค่นี้เสียงก็ถูกใจผมมากละ

โฉมหน้าหลอด drive ที่ผมชอบใจที่สุดในงานนี้ครับ

[Aufklarung]

กระแสไปซะ 140ma

หลอด drive งานนี้ใช้ #47 มีทั้ง ST และ Globe 3 แบบคือ RCA โลโก้แดง ST,RCA Globe,RCA Cunningham ST ผลคือเจ้า
RCA Cunningham ชนะที่เหลือไปหมดแลยครับ เสียงสดใสกว่าเพื่อน

[Aufklarung]

VCC

Bias ที่กริดเปลี่ยนไปเปลี่ยนมาเล่นครับ อย่างตอนนี้ +5V

[Aufklarung]

Dynamic Drive ไม่เข้าท่าซะแล้ว (แต่ถ้าใช้ 811a น่าจะพอดีๆ) เดือดร้อน Interstage ตัวเก่งอีกละ

วัดไฟที่เพลทได้ขนาดนี้ครับ (สกรีนกริดรวบกับเพลทเลย ทำไตรโอดโหมด)

[Aufklarung]

รู้สึก 803 มันแปลกๆครับ ไบแอส 0V กระแสมันไปตั้ง 120ma แนะ ยิง + มากๆยิ่งเยอะ เคยลองเอาขับตรงๆ (dynamic drive) +25V
กระแสไปตั้ง 220ma หลอดร้อนสุดๆ แต่ไม่เสียนะครับ แต่ต้องรีบปิดด่วนเลย

220ma จริงๆ ไม่อำ

[Aufklarung]

ทำแล้วครับ รายงานผลการทดลอง 803 SE ครับ
VCC 602V
ทดสอบทั้งคลาส A2 และ A1
กระแสระหว่าง 60-140ma
ใช้หม้อแปลง Interstage เำืพื่อง่ายในการทดสอบ
สภาพการทดลองครับ

จุดใส้ด้วย switching 10A

[มุมคนรักหลอด]

ขอบคุณมากครับที่ปลุกให้สู้...
เป็นกำลังใจที่ดีต่อกัน...มันยิ่งใหญ่จริงๆนะครับกำลังใจเนี๊ยะ

   เอาเลยครับ พี่จะคอยดูให้ครับ ไม่ต้องกลัวครับแรงดันเพียง 600 โวลล์ กับหลอดยักษ์ แบบนี้ เด็ก ๆ ครับ และที่สำคัญดูจากดาต้าชิลล์แล้ว ใช้แรงดันตามคู่มือได้เลยครับ ทั้ง กริด 1 กริด 2 และกริด 3 ต้องร้องเพลงแน่ ๆ ครับ สำหรับเจ้า 803 อาจจะเป็นคนแรกของโลกก็ได้ที่นำหลอดเบอร์นี้มาทำงานด้านเสียง

[BLUEKITE]

ขอบคุณมากครับที่ปลุกให้สู้...
เป็นกำลังใจที่ดีต่อกัน...มันยิ่งใหญ่จริงๆนะครับกำลังใจเนี๊ยะ

[Era]

นี่แหละครับปัญหาของผมคือไม่มีความรู้...เพราะฉนั้นจึงคุยต่อไม่ได้
...เอาเป็นว่าผมจะขออนุญาตลอกวงไปใช้เลยนะครับ...ขอบคุณทุกท่านที่กรุณานำเสนอครับ

มีความรู้ไม่สู้มีความกล้าครับ

[BLUEKITE]

นี่แหละครับปัญหาของผมคือไม่มีความรู้...เพราะฉนั้นจึงคุยต่อไม่ได้
...เอาเป็นว่าผมจะขออนุญาตลอกวงไปใช้เลยนะครับ...ขอบคุณทุกท่านที่กรุณานำเสนอครับ

[มุมคนรักหลอด]

ลากแส้นโหลด 10k ให้หน่อยจิ

อ่า จะต่อ triode หรือเพนโทดละครับ
แค่ผมว่าน่าลองtriodeมากกว่า

ยังไงแล้วแต่...ต้องลองสถานเดียวครับ แฮ่ะๆ ไม่ต้องลากหรอกครับ ลุยเลย

ได้เลยครับ วันหยุดนี้ลุยแน่ๆ ได้สวิตชิ่งสำหรับจุดใส้มันมาละ ใส้ก็ไม่สว่างแท่าไรแต่กินดุชะมัด  5A ผมว่าจะต่อไตรโอด
ใช้ OPT 10k (เพื่อนสมาชิกให้ยืมมา ต้องขอบคุณมากครับ ตัวใหญ่มาก  ) ไฟเลี้ยงซักไม่เกิน 600V ก่อนกันสกรีนกริดพัง

ปล. ใช้ #47 ขับกริดตรงแบบวงจร dynamic drive ทั่วไปจะดีใหมครับ

  ใช้วงจร เอ2 ของพี่ได้เลยครับ วงจรนี้สามารถขับได้ถึงหลอด 838 ได้สบายเลยครับ

[Aufklarung]

ลากแส้นโหลด 10k ให้หน่อยจิ

อ่า จะต่อ triode หรือเพนโทดละครับ
แค่ผมว่าน่าลองtriodeมากกว่า

ยังไงแล้วแต่...ต้องลองสถานเดียวครับ แฮ่ะๆ ไม่ต้องลากหรอกครับ ลุยเลย

ได้เลยครับ วันหยุดนี้ลุยแน่ๆ ได้สวิตชิ่งสำหรับจุดใส้มันมาละ ใส้ก็ไม่สว่างแท่าไรแต่กินดุชะมัด  5A ผมว่าจะต่อไตรโอด
ใช้ OPT 10k (เพื่อนสมาชิกให้ยืมมา ต้องขอบคุณมากครับ ตัวใหญ่มาก  ) ไฟเลี้ยงซักไม่เกิน 600V ก่อนกันสกรีนกริดพัง

ปล. ใช้ #47 ขับกริดตรงแบบวงจร dynamic drive ทั่วไปจะดีใหมครับ

[Era]

ลากแส้นโหลด 10k ให้หน่อยจิ

อ่า จะต่อ triode หรือเพนโทดละครับ
แค่ผมว่าน่าลองtriodeมากกว่า

ยังไงแล้วแต่...ต้องลองสถานเดียวครับ แฮ่ะๆ ไม่ต้องลากหรอกครับ ลุยเลย

[Aufklarung]

ทดลองหาจุดทำงานของหลอดดูก่อนก็ได้ครับ โดยศึกษาข้อมูลจากดาต้าชิลล์ดูครับ ยิ่งถ้ามีโหลดไลท์ด้วยยิ่งง่ายขึ้นครับ หลอดกลุ่มนี้พี่พออนุมานได้ว่าน่าจะทำงานใน
คลาส เอ2 ได้ดี ครับ เพราะหลอดเครื่องส่งส่วนมากมีเพลทรีซิสเต็นท์ที่สูง นำไปใช้งานในคลาส ซี เครื่องส่งเป็นส่วนมาก เราจับมาทำงานในคลาส เอ2 จะง่ายกว่า คลาส เอ1 ครับ

ขอบคุณครับ จอลองศึกษาดูครับ

แสงสวยครับ 803

ลากแส้นโหลด 10k ให้หน่อยจิ

[Era]

แสงสวยครับ 803

[มุมคนรักหลอด]

ทดลองหาจุดทำงานของหลอดดูก่อนก็ได้ครับ โดยศึกษาข้อมูลจากดาต้าชิลล์ดูครับ ยิ่งถ้ามีโหลดไลท์ด้วยยิ่งง่ายขึ้นครับ หลอดกลุ่มนี้พี่พออนุมานได้ว่าน่าจะทำงานใน
คลาส เอ2 ได้ดี ครับ เพราะหลอดเครื่องส่งส่วนมากมีเพลทรีซิสเต็นท์ที่สูง นำไปใช้งานในคลาส ซี เครื่องส่งเป็นส่วนมาก เราจับมาทำงานในคลาส เอ2 จะง่ายกว่า คลาส เอ1 ครับ

[Aufklarung]

ของพี่มุมฯ 200ma เพลทยังไม่แดงเลยหรือครับ ของผมเริ่มแดงตอน 100ma พอสัก 130ma เหมือนเหล็กเผาไฟแดงๆเลยครับ

   พี่ก็สงสัยเหมือนกันครับ ปรับกระแสไปตั้ง 200 มล. ปรากฏว่าเพลทแดงนิดเดียวเอง น่าจะเป็นที่แรงดันพี่จ่ายให้หลอด 8165 ไม่ถึง 400 โวลล์ เดี๋ยวพรุ่งนี้จะทดลองที่แรงดัน 500 - 600 โวลล์ดู เพลทน่าจะแดงมากกว่านี้ครับ และจะทดลองเอาคาโทรดหลอด 8165 ผ่านขดลวด KNFB ดูว่าเสียงจะต่างกันมากมั๊ย วงจรนี้เป็นคลาส เอ2 นะครับ เอาไว้ให้ได้ข้อสรุป ในคลาส เอ2 แล้วจะทดลองต่อ คลาส เอ1 ดูครับ

ขอบคุณคร้าบ ของผมอาจจะเกิดจากความมั่วก็ได้  รอชมนะครับ
จริงๆผมอยากจะทำคลาส A2 ให้สำเร็จดูสักตัวเหมือนกัน โดยเฉพาะกับหลอดนี้ครับ CWL-803

[มุมคนรักหลอด]

ของพี่มุมฯ 200ma เพลทยังไม่แดงเลยหรือครับ ของผมเริ่มแดงตอน 100ma พอสัก 130ma เหมือนเหล็กเผาไฟแดงๆเลยครับ

   พี่ก็สงสัยเหมือนกันครับ ปรับกระแสไปตั้ง 200 มล. ปรากฏว่าเพลทแดงนิดเดียวเอง น่าจะเป็นที่แรงดันพี่จ่ายให้หลอด 8165 ไม่ถึง 400 โวลล์ เดี๋ยวพรุ่งนี้จะทดลองที่แรงดัน 500 - 600 โวลล์ดู เพลทน่าจะแดงมากกว่านี้ครับ และจะทดลองเอาคาโทรดหลอด 8165 ผ่านขดลวด KNFB ดูว่าเสียงจะต่างกันมากมั๊ย วงจรนี้เป็นคลาส เอ2 นะครับ เอาไว้ให้ได้ข้อสรุป ในคลาส เอ2 แล้วจะทดลองต่อ คลาส เอ1 ดูครับ

[Aufklarung]

ของพี่มุมฯ 200ma เพลทยังไม่แดงเลยหรือครับ ของผมเริ่มแดงตอน 100ma พอสัก 130ma เหมือนเหล็กเผาไฟแดงๆเลยครับ

[มุมคนรักหลอด]

ปรับกระแสไหลที่หลอดสูงสุดที่ 200 มล. ได้สักพัก เลยต้องลดกระแสลงมาเพียง 175 มล. กลัวเอ้าพุททรานฟอร์มเมอไม่ไหว

[มุมคนรักหลอด]

วันนี้ทดลองต่อเล่นแบบคลาส เอ 2 เสียงดีทีเดียว

[มุมคนรักหลอด]

   1. สั่งช่างพันบอกว่าจะเอามาใช้กับหูฟังค่า 30 โอร์มครับ ช่วยแทปออกมาให้หน่อย อย่าไปพันรวมกัยเจ้าขด 4 8 16 โอร์ม นะช่าง นะ แยกออกมาตั้งหาก เส้นลวดเส้นนี้ใหญ่หน่อยน่าช่างน่า เบอร์ราว ๆ  22 เพราะมีกระแสไหลค่อนข้างเยอะตามกระแสไบอัสหลอด จะอยู่ตรงไหนก็ได้ ในเจ้าเอ้าพุท ความจริงมันก็มีที่อยู่ครับ เดี๋ยวสั่งช่างมากไปเข้าไม่พันให้นะครับ (ช่างพันเอ้าพุทบ้านเรามักจะไม่อยากทำสิ่งจุกจิ๊กให้เรา พันเอ้าพุทออกมาทีไร เจ้าเอ้าพุท พัน ๆ ไปก็เหมือนหม้อแปลงไฟไปฉิบ..เอ้อเศร้าครับ)


เอ ปกติลวดsecมันน่าจะเบอใหญ่กว่า 22 นะครับ แล้วก็ น่าจะใช้ลวดขนาดเท่ากับ Pri ได้มั้งครับ เพราะกระแสไหล cathode = anode ครับ

    ความจริงอยากอธิบายเรื่องขดลวดด้านทุติยภูมิให้มากกว่านี้ครับ กลัวจะเวียนหัวเสียก่อน เดี๋ยวไปสั่งช่างเขาพัน แล้วเขาจะงงไปกันใหญ่ครับ การพันขดลวด KNFB ชุดนี้ ความจริงแล้ว ต้องพันเช่นเดียวกับขด 4 8 16 ครับ เพราะต้องวางอินเตอร์ลีฟวิ่งขนานกันไปพร้อม ๆ กันกับขดลวดปฐมภูมิ แต่จะยุ่งยากเรื่องการแทปขดลวด หากเราพันเองก็ไม่มีปัญหาครับ แต่ถ้าไปจ้างเขาพัน ค่าแรงเท่าเดิม แถมยังต้องเพิ่มความยุ่งยากให้ช่างพันอีก ผมว่าเขาจะพันให้หรือเปล่า ถ้าช่างพันให้ ก็เอาแบบนี้ครับ เอาเป็นว่า เพิ่มขดลวดชุดที่ 32 โอร์ม   โดยชุดนี้พันเช่นเดียวกับขด 4 8 16 โอร์ม เพียงแต่ชุดนี้เป็นชุด 32 โอร์ม และไม่ไปเกี่ยวข้องกับขด 4 8 16 ครับ เบอร์ลวดสำหรับ
เอ้าพุททรานฟอร์มเมอร์ของผมด้านทุติยมิ ผมใช้ขดลวดถึง 4 เบอร์ครับ มีเบอร์ 30/27/22/18 พันคู่ขนานกันไป ในจำนวน 4 เบอร์นี้ เบอร์ที่ทนกระแสสูงสุดคือ เบอร์ 18 ลดหลั่นกันลงไปเรื่อย ๆ ครับ ดังนั้นขดลวดชุด KNFB ที่ผมแนะนำให้ใช้เบอร์ 22 สำหรับเอ้าพุทที่มีแกนค่อนข้างใหญ่พอสมควร น่าจะพอยัดเยี่ยดให้เข้าไปอยู่ในป๊อบปริ้นได้ครับ หรือจะให้เบอร์ที่สูงขึ้นไปอีก เช่นเบอร์ 23 - 27 ก็พอได้ครับ ที่สำคัญอย่าให้พันแล้ว ใส่แกนเหล็กไม่ได้ก็แล้วกันครับ เรื่องเจ้าเอ้าพุททรานฟอร์มเมอร์มีอะไรที่ให้เราศึกษาได้เยอะครับเรียนไม่รู้จบครับ



[Era]

   1. สั่งช่างพันบอกว่าจะเอามาใช้กับหูฟังค่า 30 โอร์มครับ ช่วยแทปออกมาให้หน่อย อย่าไปพันรวมกัยเจ้าขด 4 8 16 โอร์ม นะช่าง นะ แยกออกมาตั้งหาก เส้นลวดเส้นนี้ใหญ่หน่อยน่าช่างน่า เบอร์ราว ๆ  22 เพราะมีกระแสไหลค่อนข้างเยอะตามกระแสไบอัสหลอด จะอยู่ตรงไหนก็ได้ ในเจ้าเอ้าพุท ความจริงมันก็มีที่อยู่ครับ เดี๋ยวสั่งช่างมากไปเข้าไม่พันให้นะครับ (ช่างพันเอ้าพุทบ้านเรามักจะไม่อยากทำสิ่งจุกจิ๊กให้เรา พันเอ้าพุทออกมาทีไร เจ้าเอ้าพุท พัน ๆ ไปก็เหมือนหม้อแปลงไฟไปฉิบ..เอ้อเศร้าครับ)


เอ ปกติลวดsecมันน่าจะเบอใหญ่กว่า 22 นะครับ แล้วก็ น่าจะใช้ลวดขนาดเท่ากับ Pri ได้มั้งครับ เพราะกระแสไหล cathode = anode ครับ

[มุมคนรักหลอด]

เคยเห็นในวงจรเหมือนกันแต่ก็ไม่เข้าใจว่าผลของการฟีดแบคแบบนี้แล้วผลจะเป็นอย่างไรเพิ่งได้รับรู้ครับ
เอาท์พุทสำเร็จผมไม่เคยเห็นเจ้าขดฟีดแบคที่ว่านี้เลย
สมมุติว่าเราต้องการสั่งพันเพื่อใช้กับหลอด8165นี้
1.เราจะสั่งอย่างไรเพื่อสื่อให้คนรับพันเข้าใจตรงความต้องการของเรา
2.ถ้าเราสั่งเอาท์พุทเผื่อใว้มากๆเช่น50วัตต์หรือ100วัตต์จะมีผลต่อเครื่องอย่างไรบ้างครับ
วานตอบหน่อยครับ.....ขอบคุณครับ

    ถูกต้องครับ เจ้าขดลวดพิเศษนี้ ก็เป็นชั้นความลับของเจ้า OPT เหมือนกับจำนวนรอบ และชั้น ของ OPT ที่หม้อแปลงเอ้าพุททรานฟอร์มเมอร์ราคาหลายสตังค์เข้าหวงแหนกันยิ่งกว่าทองคำเสียเอีกครับ
   สิ่งเหล่านี้ถ้าเราทำความเข้าใจ และศึกษาแก่นแท้ ของหม้อแปลงเหล่านี้แล้ว มิได้เป็นเรื่องลึกลับ หรือยากเลยครับ แต่ที่เขาทำพิศดารก็กลัวคนมือดี อย่างพี่ไทยเรานี้แหละตัวดีนัก เที่ยวไปโคลนนั้น โคลนนี้ยุ้งไปหมด แตแล้วก็เอาดีไม่ได้สักกะที  ชอบลื้อ ชอบแกะของดีของเข้าออกมานับรอบ นับชั้นกันบ้าง (รวมทั้งผมด้วย  ) เพื่อร่วงตับเข้าออกมาดู เมื่อลื้อแล้วก็เอาไปพันตามที่เข้าวางชัน/รอบไว้ ทำอย่างไรเสียงก็ไม่เหมือน ที่ทำได้ไม่เหมือน ก็เพราะไม่รู้จริงครับ
เอาละโม้มาก เดี๋ยวคุยไม่จบ ตอบคำถามเป็นข้อ ๆ ดังนี้
   1. สั่งช่างพันบอกว่าจะเอามาใช้กับหูฟังค่า 30 โอร์มครับ ช่วยแทปออกมาให้หน่อย อย่าไปพันรวมกัยเจ้าขด 4 8 16 โอร์ม นะช่าง นะ แยกออกมาตั้งหาก เส้นลวดเส้นนี้ใหญ่หน่อยน่าช่างน่า เบอร์ราว ๆ  22 เพราะมีกระแสไหลค่อนข้างเยอะตามกระแสไบอัสหลอด จะอยู่ตรงไหนก็ได้ ในเจ้าเอ้าพุท ความจริงมันก็มีที่อยู่ครับ เดี๋ยวสั่งช่างมากไปเข้าไม่พันให้นะครับ (ช่างพันเอ้าพุทบ้านเรามักจะไม่อยากทำสิ่งจุกจิ๊กให้เรา พันเอ้าพุทออกมาทีไร เจ้าเอ้าพุท พัน ๆ ไปก็เหมือนหม้อแปลงไฟไปฉิบ..เอ้อเศร้าครับ)
   2. คำถามถูกใจจริง ๆ เลย ผมก็ชอบอะไรที่มันใหญ่ ๆ ครับ โดยเฉพาะสร้างแอมป์ระยะหลัง ๆ นี้ หลายคนบอกว่าแอมป์ของพี่มุมต้องหาม แบบนี้มันต้องหาม  ก็ใช้ครับ เพราะหลาย ๆ อย่างผมเผื่อไว้เยอะ ทั้งหม้อแปลงไฟ เอ้าพุททรานฟอร์มเมอร์ เพราะผมชอบอะไรที่ใหญ่ มันจุใจดี  ครับ การสร้างเอ้าพุทเหนือสเปค เป็นเรื่องดีครับ วัสดุบ้านเราบอกตรง ๆ ว่าไม่ค่อยดี ทั้งแผ่นเหล็ก ทองแดง ชนวน ล้วนแล้วแต่หากของดียาก แม้บอกว่าต้องลวดเยอรมันน่า พี่ น่า เพิ่มอีกนิดหน่อย ผมยอมจ่าย แต่เมื่อมันไปอยู่ข้างในแล้ว ก็ไม่รู้ว่าเยอรมันไหน ดังนั้นผมให้แนวคิดง่าย ๆ เผื่อไว้ 3 เท่าไปเลย เช่นแอมป์ 10 วัตต์ เวลาไปสั่งช่างเข้าพันบอกว่าเอาแบบ 30-40 วัตต์ไปเลยครับ ถ้าไปบอกช่างว่า สั่ง 40 วัตต์เอาไปใช้กับหลอด EL84 ช่างคงมองหน้า และคงคิดในใจว่า ไอ้หมอนี้มันเว้อ นี้คือเรื่องจริงครับ เพราะเอ้าพุทที่เหนือสเปคจะได้เปรียบลวดเส้นใหญ่ เมื่อเราพันได้รอบแล้ว ค่า DCR ของขดลวดต่ำลงหลอดก็ผ่อนภาระการขับลง คือไม่ต้องออกแรงเบ่งจนหน้าเขียว (กรณีท้องผูก  ) ขนาดหน้าเขียวแล้วเสียงยังไม่ออกเลยครับ เพราะหลอดเจอค่า DCR สูง ๆ หมดแรงก่อนครับ ก็เปรียบเหมือนท้อน้ำล่ะครับ ยิ่งท่อใหญ่น้ำก็ไหลผ่านได้ดี ความต้านทานในท่อก็น้อย เพราะรูใหญ่ดี  ถ้าท่อเล็กลง ก็ลำบากครับ น้ำไหลไม่สะดวก พอมองเห็นภาพแล้วนะครับ

[BLUEKITE]

เคยเห็นในวงจรเหมือนกันแต่ก็ไม่เข้าใจว่าผลของการฟีดแบคแบบนี้แล้วผลจะเป็นอย่างไรเพิ่งได้รับรู้ครับ
เอาท์พุทสำเร็จผมไม่เคยเห็นเจ้าขดฟีดแบคที่ว่านี้เลย
สมมุติว่าเราต้องการสั่งพันเพื่อใช้กับหลอด8165นี้
1.เราจะสั่งอย่างไรเพื่อสื่อให้คนรับพันเข้าใจตรงความต้องการของเรา
2.ถ้าเราสั่งเอาท์พุทเผื่อใว้มากๆเช่น50วัตต์หรือ100วัตต์จะมีผลต่อเครื่องอย่างไรบ้างครับ
วานตอบหน่อยครับ.....ขอบคุณครับ

[Era]
