หัวข้อ: ติดตามงานหน่อยครับ ท่าน ลำน้ำ

[LOUIS]

เรื่อง C ในภาคจ่ายไฟ ตัวแรกอยากให้ start ที่ 8 - 9 uF ขึ้นไปครับ ผลต่างเรื่อง voltage จะไม่มากเท่าไหร่ครับ เทียบกับใช้ค่าเต็มๆแบบ 32 uF แล้วไม่ตกไปมากครับ

[LOUIS]

พี่เล็กสบายใจครับ คุณ LOUIS ออกแบบ ไม่มีปัญหาแน่นอน ... ผมแค่ตั้งข้อสังเกตุครับ

ไม่หรอกครับ ที่คุณลำน้ำคิดมาถูกต้องที่สุดแล้วครับ ผมพลาดไปตรงจุดนั้นจริงๆครับ แต่ 2A3 เป็นหลอดที่ Drive ไม่ถึงกับยากอะไรครับ ต้องลองดูครับ

[jp74]

สงสัย 3uF จะเป็น Oil เกรดดีแน่ ๆ เลยคับ

[ลำน้ำ]

พี่เล็กสบายใจครับ คุณ LOUIS ออกแบบ ไม่มีปัญหาแน่นอน ... ผมแค่ตั้งข้อสังเกตุครับ

ผม sim ด้วย GZ34 ได้มาแค่ 350V ครับ mono block

[LOUIS]

ถ้า C ตัวแรกค่าน้อยไฟจะตกเยอะนะครับ หลอด FW 4-500 ถ้าใช้ AC in ไม่ถึง 300V  C  input ใช้ได้ถึง 32 uF ครับ ถ้าใช้ C ค่ามากหน่อยไฟจะมาเต็มและริบเปิ้ลจะน้อยนะครับ

[Create_Lek]

สำหรับ 2A3 Bias  === 50-55mA (ฟังอยู่ที่บ้าน) 60 mA (เอาไป show) ครับ แกบอกผมอย่างนั้น

ปัญหาตอนนี้คือ Volt ที่ได้จาก PS ไม่สูงพอครับ ไม่ประมาณ 300V เท่านั้นเองครับ อาจต้อง re-design กันหน่อยคับ


พี่ create จะใช้ FW4-500 เป็น Rectify ครับ ผมเทียบเท่า GZ37 แล้ว Sim ดูครับ  DCR Choke เป็น ค่าจริงครับ อย่างอื่น ลดน้อยที่สุดแล้วยังไม่ขึ้นเลย

ซีตัวแรก 3 uF เองครับไม่ใช่ 16 uF

[LOUIS]

ใครออกแบบวงจรก็ไม่รู้ มั่วจริงๆเลยนะครับว่ามั้ย

ผมเป็นคนออกแบบเองขอครับ

ที่ว่าเอา 27 ขึ้นหน้าเป็นความประสงค์ของคุณเล็กครับ เห็นบอกว่าจะทำเป็นอินทิเกรตแอมป์ หลอด 27 ก็ประมาณว่าเป็นปรีไดร์ท ครับ  ผมเลยไม่ได้มองเรื่อง Gain เลยครับ

[Create_Lek]

  ไฟที่ออกจากหลอด FW 4-500  ไม่ต่ำกว่า 420 Volt เพราะเคยวัดไว้จากชุด sim ใช้หม้อและ หลอดที่จะขึ้นแท่นจริงรันมาแล้ว 5-6 เดือน จากวงจรนี้ครับ  คุณลำน้ำลืมหรือเปล่าว่าเป็น Mono Block  หม้อไฟสูง 280-0-280 / 240 mA. 1 ลููกต่อข้าง ครับ

[katuwu]

เอา L63 drive หลอดเดียวได้มั้ย โดยที่ไม่ต้องมี #27

หรือถ้าใช้ #27 drive เกนจะพอไม๊ครับ  น่าลอง..

[Eak-tubeamp]

เอา L63 drive หลอดเดียวได้มั้ย โดยที่ไม่ต้องมี #27

[LOUIS]

ใครออกแบบวงจรก็ไม่รู้ มั่วจริงๆเลยนะครับว่ามั้ย

[ลำน้ำ]

ครับ แต่หา ที่จะ jump ไป 27 กับ L63 ไม่ได้ครับ เพราะมันได้ไฟไม่สูงพอ ... ขาดไป 60V กว่าครับ



280V-0-280V ก็ได้แค่นี้แหละครับ 310V อย่างหรู แล้วครับ ต้องออกแบบวงจร 27 กับ L63 ใหม่ครับ
พี่เล็ก ว่ามาครับ ไงต่อดีครับ บอกมาเลยครับ ... คืนนี้เมา ไปนอนก่อนนะครับ

[Era]

จ่ายไฟทั้งวงจรเลยหรือครับ

[ลำน้ำ]

สำหรับ 2A3 Bias  === 50-55mA (ฟังอยู่ที่บ้าน) 60 mA (เอาไป show) ครับ แกบอกผมอย่างนั้น

ปัญหาตอนนี้คือ Volt ที่ได้จาก PS ไม่สูงพอครับ ไม่ประมาณ 300V เท่านั้นเองครับ อาจต้อง re-design กันหน่อยคับ


พี่ create จะใช้ FW4-500 เป็น Rectify ครับ ผมเทียบเท่า GZ37 แล้ว Sim ดูครับ  DCR Choke เป็น ค่าจริงครับ อย่างอื่น ลดน้อยที่สุดแล้วยังไม่ขึ้นเลย

[Era]

ไบอัสกระแสเท่าไรครับ 2เอ3

ดูทางแง่บวกแล้ว ผมเข้าใจว่าคนทำคงมองด้าน plate resistance ว่า L63มีค่าต่ำกว่า27ครับ

[ลำน้ำ]

แอบมาจาก เมกา(ลาสิน) เลย นะครับ กำลังมั่วได้ใจอยู่ เลยครับ   ช่วยตรวจการบ้านด้วยนะครับ

ตัวนี้ พี่เล็กแกบอก  proudly to present  เลย

[Era]



มาแอบชมครับ

[ลำน้ำ]

มาแล้วครับ เมานิดๆ

จะรายงาน วิธีการคำนวณให้ฟ้งก่อน นะครับ
ผมต้องศึกษา วงจรที่ให้มาเพื่อดูให้ออกว่า กระแสจะไหลเท่าไรในแต่ละ stage เท่าไหร่ แล้ว รวมกัน  ต้องใช้เท่าไหร่ แล้ว มา simulation ดู โดยใช้หลอด GZ37



...
ที่จริงแล้ว วงจรนี้ ออกแบบ โดยให้หลอด

27 มีกระแสไหล 5 mA มี gain = 9
L63 มีกระแสไหล 5 mA มี gain = 16 (มีข้อขัดแย้งในวงจรนี้)
2A3 มีกระแสไหล 55 mA มี gain = 4

มีข้อสังเกตุว่า ถ้า Vin(p-p) =  1 Vp-p   เป็นสัญญาณปกติ จาก CD ผ่าน 27 จะได้ 9Vp-p ซึ่งจะทำให้ L63 เกิดการ clip
ผมเห็นว่า L63 น่าจะเป็นหลอดแรกด้วยซ้ำไปครับ ผมออกแบบมักจะให้ Vgrid น้อยอยู่หน้าสุดครับ ไม่น่าจะขึ้นกับ gain ครับ


แต่ไม่เกี่ยวกับ ภาคจ่ายไฟครับ ผมขอออกแบบภาคจ่ายไฟตามวงจรครับ

[Create_Lek]

เย็นนี้ครับ พี่เล็ก

ดึกแล้วครับ ยังไม่มา    สงสัยหลับ คาจอ ตื่นอีกทีคงเที่ยงคืน

[Aonamp]

งานก็ช้าเชื่อผมเถอะพี่ของผมสามปีได้แล้วมั้ง

[ลำน้ำ]

เย็นนี้ครับ พี่เล็ก


PS. GAIA กลายมาจาก GAEA (GREEK) หมายถึง เป็นชื่อของเด็กผู้หญิง แปลว่า "EARTH" โลก


หรือ Good American Insurance Association เค้าเห็นมันไม่จริง เลยตัด Good ออก เหลือเป็น AIA ในที่สุด

[Create_Lek]

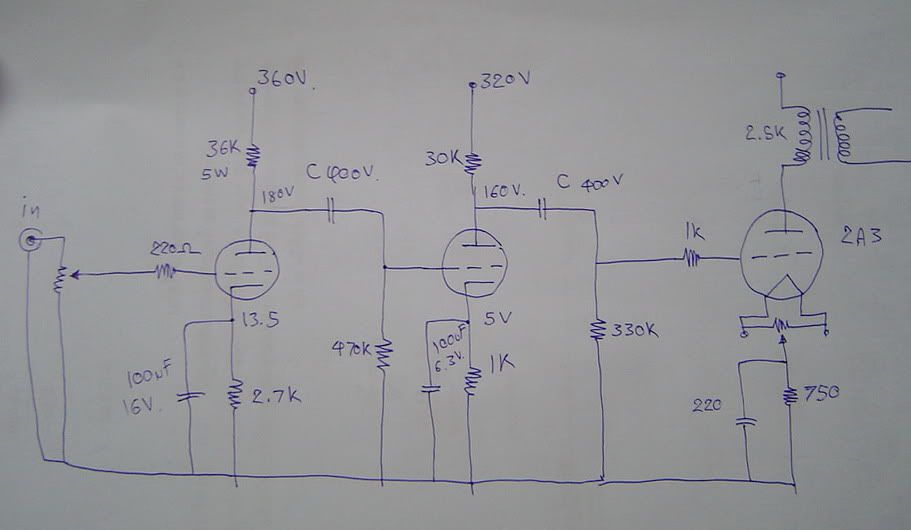

                 ถึงไหนแล้วครับภาคจ่ายไฟ เอาวงจรของท่านมาเทียบ กับ ของผมด้วยครับ เพื่อหาข้อสรุป ก่อนลงม้วนเดียว  ลองตรวจสอบวงจรด้วยครับ อ้อตก ไฟที่เพลท 2A3  275 Vครับ  เป็น แอมป์นะ ไม่ใช่ อินทิเกรต ควรมี R grid เพิ่มหรือไม่

           ข้อมูลเพิ่มเติมผมลืมบอกซีตัวแรกเป็น oil 3 uF +10H + 47uF+10 H + 47uF+ R ? + 100uF ลองจัดตามวงจรที่แนบมาครับ  ตอนนี้ GAIA ภาษากรีก เรียกว่า ไกอา พร้อมแล้ว สำหรับการคืนชีพ




  input # 27 + Drive L63 + 2A3
