หัวข้อ: หลอด PY500A

[pollock]

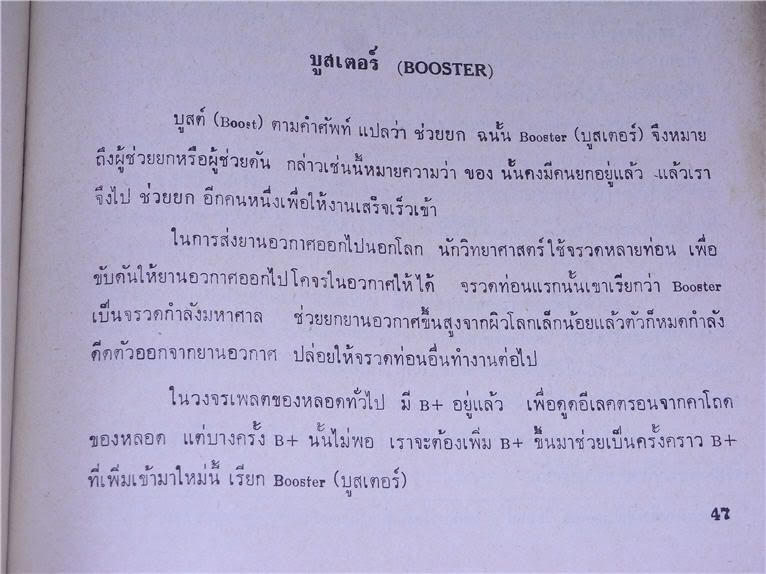

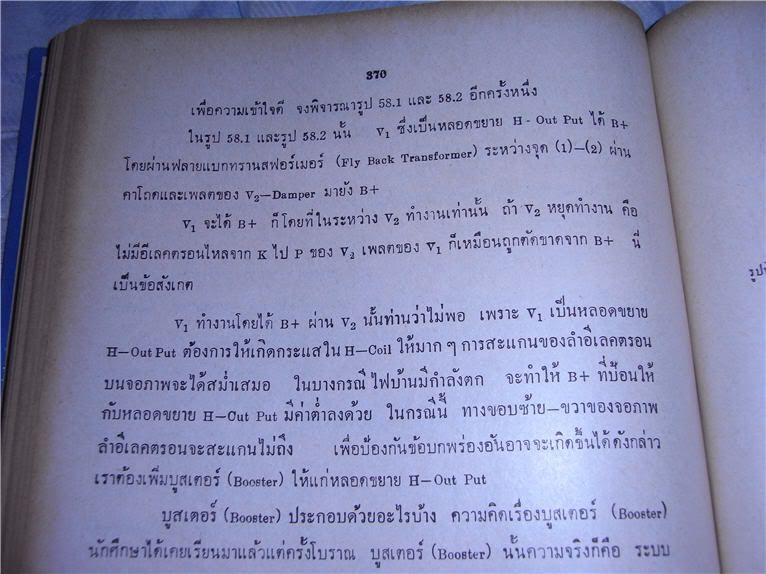

เรื่องของบูสเตอร์ครับ อ่านลำบากเล็กน้อย ถ่ายภาพทีละครึ่งหน้ามาครับ

โอว
ผมชอบพวกความรู้มากๆแบบนี้ด้วย ไม่ทราบจากหนังสือหรือพจนานุกรมฉบับไหน ชื่ออะไรรึครับ
อยากจะขอทราบเพื่อการหาซื้อน่ะครับ รู้สึกมันจะครอบคลุมดีเหลือเกินครับ

[Aufklarung]

จริงๆ หลอดไดโอดตัวนี้มีหน้าที่อื่นอีกนะครับ (เป็นหน้าที่หลักด้วย) คือ การทำหน้าที่แดมป์เปอร์ ซึ่งก็คือการทำให้คลื่นฟันเลื่อยที่กำเนิดเส้นสแกนแนวนอน
สมบูรณ์ (ทำงานคนละครึ่งกับ H-OUT) ทำให้ได้เส้นสแกนเต็มหน้าจอ หลักการทำงานเต็มๆสามารถหาอ่านได้จากหนังสือโทรทัศน์ ของ อ.บุญถึง แน่นหนาครับ
ในที่นี้จะกล่าวถึงเรื่อง Booster เพียงอย่างเดียว เพราะเกี่ยวกับที่เราเอามาใช้งาน (ส่วนของ Booster นอกจากหลอดไดโอดจะต้องมี CLC Filter ด้วย)

[art]

    ขอบคุณครับ น้าAufklarung...ชัดเจนครับ

[Aufklarung]

  เรื่องของบูส  เตอร์  ครับ อ่านลำ  บาก  เล็กน้อย ถ่ายภาพทีละ  ครึ่งหน้ามาครับ

อยาก ได้หนังสือ เล่มนี้ ไว้อ่าน คงหาซื้อ ไม่ ได้ แล้ว

ยังพบอยู่เรื่อยๆตามร้านหนังสือเก่าครับ สำหรับผมแล้ว อ.บุญถึง เป็นอีกท่านหนึ่งที่สามารถแต่งตำราได้อ่านเข้าใจง่าย ด้วยสำนวนเฉพาะและมีความเข้าใจในเรื่องที่เขียนอย่างสมบูรณ์
ไม่ใช่เป็นเพียงนักแปลเหมือนหลายๆเล่ม (อีกคนคือ Peter Norton ตำราภาษา Assembly ที่ชาวคอมฯหลายๆท่านน่าจะเคยอ่าน) อ้อ งานหนังสือก็ยังเห็นอยู่ครับ และอีกที่ๆผมเคย
ไปซื้อมาคือ ร้านโอเดียนสโตร์ที่สยาม แต่ก็หลายปีแล้วไม่รู้ร้านยังอยู่หรือเปล่า

ถ้าเป้นไปได้ให้หาตำราเก่าที่เป็นปกแข็งนะครับ เล่มปกอ่อนหลายเล่มมีการปรับเนื้อหาไป ไม่เน้นหลอด ไปเน้นทรานซิสเตอร์แทน

[Eak-tubeamp]

  เรื่องของบูส  เตอร์  ครับ อ่านลำ  บาก  เล็กน้อย ถ่ายภาพทีละ  ครึ่งหน้ามาครับ

อยาก ได้หนังสือ เล่มนี้ ไว้อ่าน คงหาซื้อ ไม่ ได้ แล้ว

[Aufklarung]

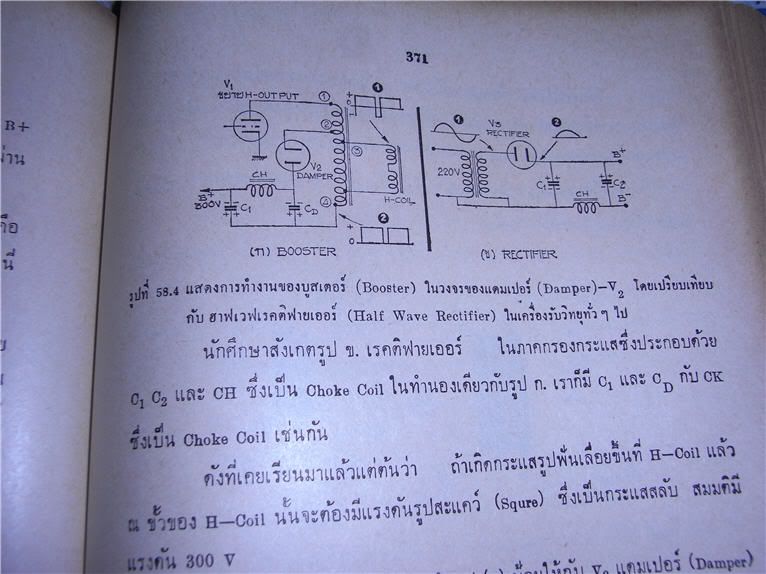

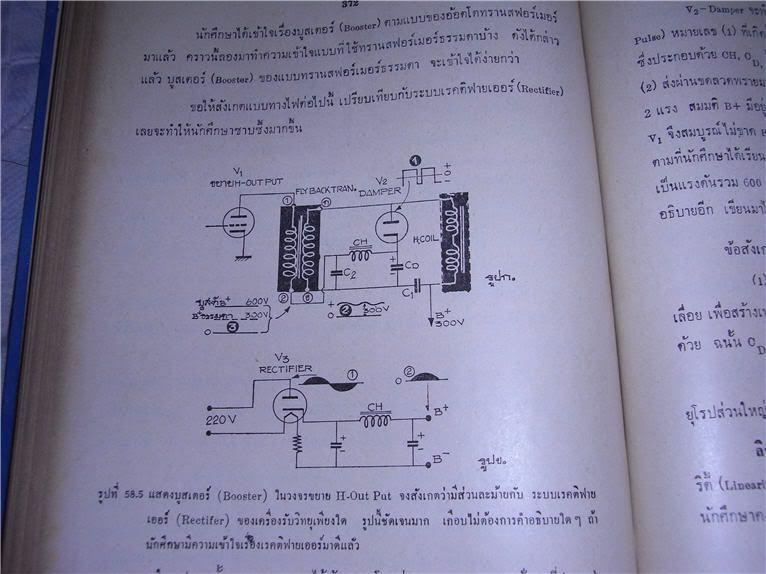

อย่างย่อๆของการ Boost คือ เป็นตัวช่วยยกไฟที่เพลทของหลอดขยายตัวสุดท้ายของภาคขยายแนวนอนของโทรทัศน์โบราณ (LCD ไม่ได้ใช้แบบนี้แล้ว)
ขึ้นอีก โดยการนำไฟที่ได้จากหม้อแปลงไฟสูง (ทำหน้าที่ coupling สัญญาณแนวนอนจาก H-out ไปขดลวดแนวนอนที่ทำให้เกิดเส้นสแกนแนวนอนครับ)
มา rectify แบบ half wave ด้วยเจ้าหลอดแดมป์นี่ แล้วผ่านวงจรฟิลเตอร์แบบ CLC อีกทีแล้วป้อนไฟกลับไปที่เพลทอีกทีเพื่อยกแรงไฟเป็นสองเท่า
(ในตัวอย่างคือ 300+300 เป็น 600V) ซึ่งลักษณะนี้แหล่ะครับ ที่เรียกว่าการ boost

มาเข้าประเด็นสำคัญ ที่ผมสรุปไว้ด้านบน หน้าที่ของเจ้าหลอดนี้ ที่จริงก็คือ ทำตัวเป็น ฮาล์ฟเวฟ เรคติไฟเออร์ ธรรมดาๆนั่นเอง ดังนั้นจึงสามารถนำมาใช้
เป็นหลอดเรคฯ แบบฟูลเวฟหรือฮาล์ฟเวฟธรรมดาได้แน่นอนครับ

[yoss]

มึนครับ ช่างก่อสร้างอย่างผมมาเจอแบบนี้ก็มึนล่ะครับ

[Aufklarung]




ดูที่นี่ครับ จะเข้าใจทั้งหมด

[Aufklarung]



[Aufklarung]

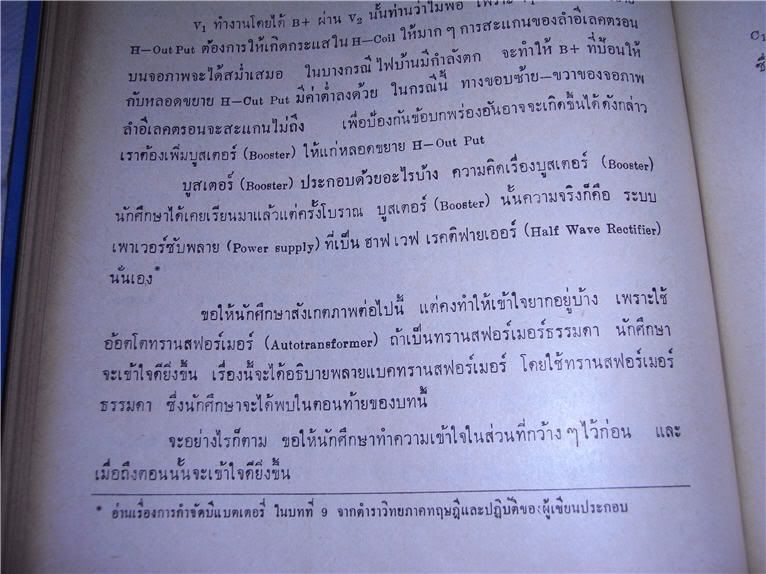

ครึ่งหน้าต่อไป

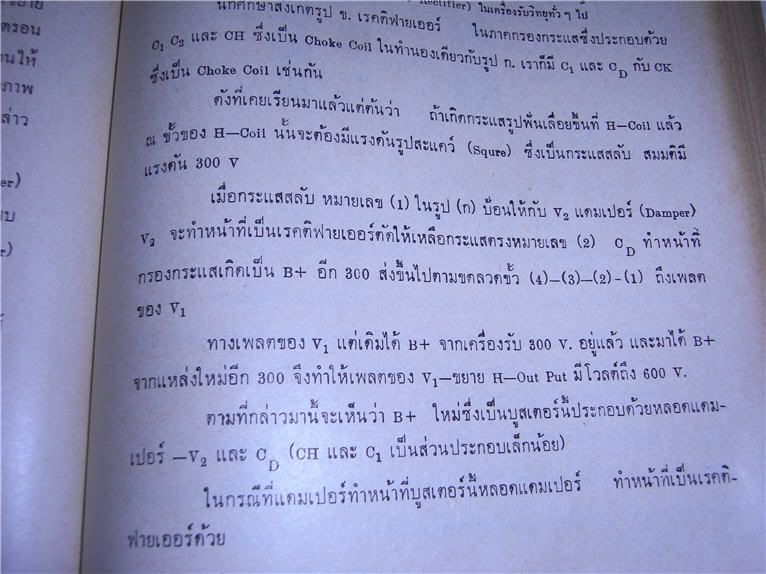

อีกครึ่งหน้า (จะมีบรรทัดซ้ำกับข้างบนครับ อ่านๆมึนๆหน่อยนะครับ แต่เนื้อหาอาจารย์เขียนไว้ดีมากๆ)

[Aufklarung]

เรื่องของบูสเตอร์ครับ อ่านลำบากเล็กน้อย ถ่ายภาพทีละครึ่งหน้ามาครับ

[yoss]

ผมเคยอ่าน Spac มันรู้สึกจะรับกระแส ได้ 440 mA ครับ

แต่ปัญหาคือรู้สึกไฟเลี้ยงไส้หลอด จะประมาณ 40 กว่าโวลท์เลยนะครับ คงต้องสั่งพันเพิ่มนะครับ

อันนี้ไม่ไช่ปัญหาครับ อยากบอกว่าโครงการนี้ไม่มีหลอดที่ใช้ไฟ 6.3V เลยสักหลอดมีตั้งแต่ 42V, 40V, 30V, 20V ตอนแรกผมออกแบบใว้ที่หลอดละ 80ma ทำไปทำมาอยากจะอัดสักหน่อยสัก 100ma เลยไม่ค่อยแน่ใจว่าจะไหวหรือเปล่า


      หลอดนี้ ถ้าจะ linear หน่อย ต้องว่าที่ 100 ขึ้นไปครับ

นั่นแหละครับ ผมถึงได้ดิ้นรนจะอัดให้ได้ 100ma วัตต์อาจจะน้อยลงหน่อย กะให้มันทำงานอยู่ใน class A

[dekdek]

ผมเคยอ่าน Spac มันรู้สึกจะรับกระแส ได้ 440 mA ครับ

แต่ปัญหาคือรู้สึกไฟเลี้ยงไส้หลอด จะประมาณ 40 กว่าโวลท์เลยนะครับ คงต้องสั่งพันเพิ่มนะครับ

อันนี้ไม่ไช่ปัญหาครับ อยากบอกว่าโครงการนี้ไม่มีหลอดที่ใช้ไฟ 6.3V เลยสักหลอดมีตั้งแต่ 42V, 40V, 30V, 20V ตอนแรกผมออกแบบใว้ที่หลอดละ 80ma ทำไปทำมาอยากจะอัดสักหน่อยสัก 100ma เลยไม่ค่อยแน่ใจว่าจะไหวหรือเปล่า


      หลอดนี้ ถ้าจะ linear หน่อย ต้องว่าที่ 100 ขึ้นไปครับ

[bb]

ผมเคยอ่าน Spac มันรู้สึกจะรับกระแส ได้ 440 mA ครับ

แต่ปัญหาคือรู้สึกไฟเลี้ยงไส้หลอด จะประมาณ 40 กว่าโวลท์เลยนะครับ คงต้องสั่งพันเพิ่มนะครับ

อันนี้ไม่ไช่ปัญหาครับ อยากบอกว่าโครงการนี้ไม่มีหลอดที่ใช้ไฟ 6.3V เลยสักหลอดมีตั้งแต่ 42V, 40V, 30V, 20V ตอนแรกผมออกแบบใว้ที่หลอดละ 80ma ทำไปทำมาอยากจะอัดสักหน่อยสัก 100ma เลยไม่ค่อยแน่ใจว่าจะไหวหรือเปล่า

สงสัยคับพี่

แบบพวก EY88  จ่ายกระแสได้ 220mA ถ้าเราต่อแบบ Fullwave EY88   2 หลอด  กระแสที่จ่ายได้ ก็ยังเป็น 220mA ใช่ป่าวคับ

ได้ 220 ma ครับ เพราะมันจะทำงานกันหลอดละครึ่งคลื่นครับ

ถูกใจผมเลยครับ อัดกระแสโหดๆชอบครับ ฟังแล้วได้อารมดี

[jp74]

ขอบคุณคับพี่ YOSS   ผมเกือบมั่วผิดทางซะแล้น

[yoss]

ผมเคยอ่าน Spac มันรู้สึกจะรับกระแส ได้ 440 mA ครับ

แต่ปัญหาคือรู้สึกไฟเลี้ยงไส้หลอด จะประมาณ 40 กว่าโวลท์เลยนะครับ คงต้องสั่งพันเพิ่มนะครับ

อันนี้ไม่ไช่ปัญหาครับ อยากบอกว่าโครงการนี้ไม่มีหลอดที่ใช้ไฟ 6.3V เลยสักหลอดมีตั้งแต่ 42V, 40V, 30V, 20V ตอนแรกผมออกแบบใว้ที่หลอดละ 80ma ทำไปทำมาอยากจะอัดสักหน่อยสัก 100ma เลยไม่ค่อยแน่ใจว่าจะไหวหรือเปล่า

สงสัยคับพี่

แบบพวก EY88  จ่ายกระแสได้ 220mA ถ้าเราต่อแบบ Fullwave EY88   2 หลอด  กระแสที่จ่ายได้ ก็ยังเป็น 220mA ใช่ป่าวคับ

ได้ 220 ma ครับ เพราะมันจะทำงานกันหลอดละครึ่งคลื่นครับ

[jp74]

สงสัยคับพี่

แบบพวก EY88  จ่ายกระแสได้ 220mA ถ้าเราต่อแบบ Fullwave EY88   2 หลอด  กระแสที่จ่ายได้ ก็ยังเป็น 220mA ใช่ป่าวคับ

[EaGLEViEW]

ผมเคยอ่าน Spac มันรู้สึกจะรับกระแส ได้ 440 mA ครับ

แต่ปัญหาคือรู้สึกไฟเลี้ยงไส้หลอด จะประมาณ 40 กว่าโวลท์เลยนะครับ คงต้องสั่งพันเพิ่มนะครับ

[Eak-tubeamp]

py80

[yoss]

ปล. จำได้ว่าหลอดนี้จะสว่างเป็นอันดับสองรองจากหลอดภาพเลยครับ

สว่างไม่สว่างลองดูแอมป์ผมสิครับ มันสว่างจน ED8000 กะ EF86 นี่หมองไปเลยครับ

ข้อดีอีกอย่างของหลอดตระกูลนี้คือมี V drop ค่อนข้างต่ำครับ พอๆหรือน้อยกว่าหลอด Rec ที่เป็นแบบ in directheat เลยทีเดียว อีกข้อนึงก็คือมันมี Peak inverse voltage สูงมาก ราวๆ 4-5 พันโวลท์ และมีอัตราการทน Heater-Cathode voltage ที่สูงมาก ราวๆ 4-5 พันโวลท์ เช่นกัน ทำให้มันสามารถเอาไปทำหลอด Rec ให้กับหลอดใหญ่ ไฟสูงๆอย่างพวก 845 หรือ 211 โดยสามารถออกแบบให้เป็นวงจร Fullwave หรือ Bridge ก็ยังได้ครับ

[Aufklarung]

ทำไมหลอดพวกนี้ ถึงมักถูกเรียกว่า BOOSTER ครับ มัน BOOST อะไรครับ  อยากรู้จริงๆ

หลอดนี้ทำงานอยุ่ในภาค Horizontal (กำเนิดเส้นสแกนแนวนอน) ของ TV หลอดครับ ถ้าจำไม่ผิดจะทำหน้าที่เกี่ยวกับเส้นสะบัดกลับ
และกำเนิดไฟสูง (ใช้หม้อแปลง flyback) ซึ่งผมเข้าใจเอาเองว่าน่า boost ตรงนี้ครับ แต่หน้าที่จริงๆเดี๋ยวคืนนี้จะไปเอาหนังสืออาจารย์
บุญถึง แน่นหนามาเปิดดูอีกทีครับ

ปล. จำได้ว่าหลอดนี้จะสว่างเป็นอันดับสองรองจากหลอดภาพเลยครับ

[เอกจัง]

เป็นจังซี่นี่เอง .... ต่อเหมือนไดโอด 2 ตัว

[Mc]

ยันอีก 1 เสียง ผมใช้ py81 ทำ ซอฟสตาร์ท 845 รันที่ 910 V 100 mA หน่วงเวลาสตาร์ทได้ 15 วินาที

[yoss]

แล้วมันจะต่อแทนหลอดเร็คยังงัยหล่ะครับ
ดูรูปน้าลำน้ำแล้ว งง ๆ

ตัวอย่างวงจรครับ แต่เป็น PY88 หลอดเล็กกว่าเบอร์นี้ครับ ผมใช้ในแอมป์ ED8000 SE ใครหาหลอด Rec ดีๆไม่ได้อย่าลืมหลอดพวกนี้ครับ....

[เอกจัง]

แล้วมันจะต่อแทนหลอดเร็คยังงัยหล่ะครับ
ดูรูปน้าลำน้ำแล้ว งง ๆ

[yoss]

เสปคหลอด อย่างเทพเลย  ไปได้จากไหนมาเนี่ย ถ้า Bias หลอดละ 100 ma 4 หลอด 400 มิลิแอมป์ ภาคปรี อย่างหรู ไม่เกิน 10 มิลลิแอมป์ต่อข้าง ทั้งหมดคาดประมาณ 420 มิลิแอมป์ นี่ ก็ หวิด ๆ ไม่ขาดไม่เหลือสำรองไฟ ครับ ทำ PSE จ่ายกระแสดุ ๆ เสียงสะใจดีครับ และอีกอย่างหลอดเดียวมันเป็น Half wave ก็ใช้ 2 หลอด ทำเป็น Full wave rectifier เลยครับ คราวนี้เสปคเหลือล้นจริง ๆ ครับ

เดี๋ยวนี้ผมหันมาคบหลอดพวกนี้แล้วครับ ราคาไม่แพง คุณภาพดี ได้ Soft start แถมมาด้วยครับ

[ลำน้ำ]

ทำไมหลอดพวกนี้ ถึงมักถูกเรียกว่า BOOSTER ครับ มัน BOOST อะไรครับ  อยากรู้จริงๆ

[Eak-tubeamp]

มี PY80 น่าจะได้ด้วย

[Rabbit-Hunter]

เสปคหลอด อย่างเทพเลย  ไปได้จากไหนมาเนี่ย ถ้า Bias หลอดละ 100 ma 4 หลอด 400 มิลิแอมป์ ภาคปรี อย่างหรู ไม่เกิน 10 มิลลิแอมป์ต่อข้าง ทั้งหมดคาดประมาณ 420 มิลิแอมป์ นี่ ก็ หวิด ๆ ไม่ขาดไม่เหลือสำรองไฟ ครับ ทำ PSE จ่ายกระแสดุ ๆ เสียงสะใจดีครับ และอีกอย่างหลอดเดียวมันเป็น Half wave ก็ใช้ 2 หลอด ทำเป็น Full wave rectifier เลยครับ คราวนี้เสปคเหลือล้นจริง ๆ ครับ

[yoss]

น่าจะไหวนะครับ

    ว่าแต่จะใช้ C ตัวแรกเท่าไหร่ครับ

หม้อแปลงผม 250-0-250 คงใช้ราวๆ 15-20 uf น่ะครับ

[dekdek]

 น่าจะไหวนะครับ

    ว่าแต่จะใช้ C ตัวแรกเท่าไหร่ครับ

[yoss]

หลอดเบอร์นี้ถ้าผมจะเอามาเป็นหลอด Rectifier ในวงจรแอมป์หลอด คู่นึงมันพอจะจ่ายแรงดัน 260V ที่กระแส 400ma ต่อเนื่องได้ไหวไหมครับ (กระแส Bias หลอด 4 หลอด หลอดละ 100 ma วงจร PP)



http://www.mif.pg.gda.pl/homepages/frank/sheets/010/p/PY500A.pdf
