หัวข้อ: ปรี Phono+Active-Cross ของผมเมื่อราวสิบปีก่อนครับ

[longsun]

ทำได้ไง

[MonAudio]

ความพยายามสูงจริง ๆ ครับ



[MuhMuh]

แก้หน่อย... ไม่ถึงสิบปีครับ แค่ราว 8 ปีเท่านั้น อิอิ พอดีดูจากบันทึกอันนี้ครับ เขียนไว้ปี 2002
ตอนสรุปวงจรที่จะทำตั้งใจไว้เป็น dual opamp แต่พอทำจริงใช้แบบตัวถังเดี่ยวครับ
เล่มจริงหาไม่เจออ่ะ.... ไม่รู้วงจร active cross ที่ผมยำๆ เอาไว้หายไปไหนแล้วอ่ะครับ..

[MuhMuh]

หวัดดีครับพี่ๆ น้าๆ
หลังจากที่ถามๆ เรื่อง subwoofer พ่วงกับ EL95 SE จิ๋วของผม ว่าจะทำไงดี
เมื่อคืนเลยไปรื้อเจ้า phono ไอซีที่ทำไว้เมื่อสิบปีก่อนมาปัดฝุ่น(ปัดจริงๆ เขรอะมาก)
ทำให้เห็นว่า.... อือม์ สมัยก่อนสายตา และความหยายามเราดีจัง อุอุ
วันนี้ให้มา hardwire ไอซีแบบนี้คงมองไม่เห็นแล้วครับ
ยอมรับว่าตอนนั้นพลังบ้ามากจริงๆ ไม่รู้ทำไปได้ไง

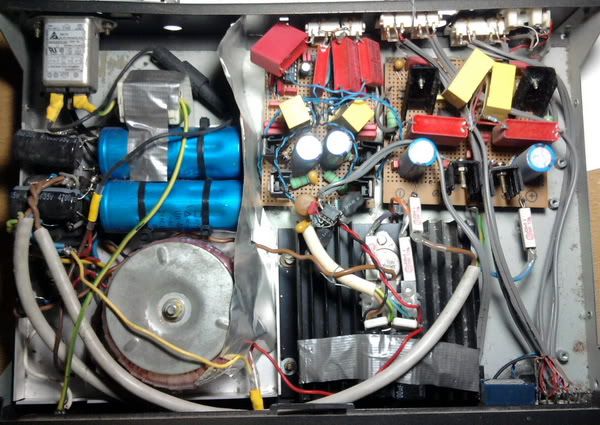

อันนี้ภาพรวมครับ ลงในกล่อง sat-receiver เก่าๆ ตัวนึง...
ฝั่งซ้ายเป็นภาคจ่ายไฟ ขวาบนเป็นแผ่น active crossover และ phono MM(ซ้ายไปขวา) ขวาล่างเป็น regulator และขยายกระแสครับ


ใช้แผ่นปริ๊นท์เจาะรูมา hardwire ด้านล่างเองครับ C ตัวโตๆ ลงไม่ได้ก็แขวนๆ ไว้
เห็นมั่วๆ รกคอดๆ อย่างนี้ ไม่มีฮัมเลยนะครับ ขอบอก(ไม่รู้เป็นไปได้ไง อิอิ )

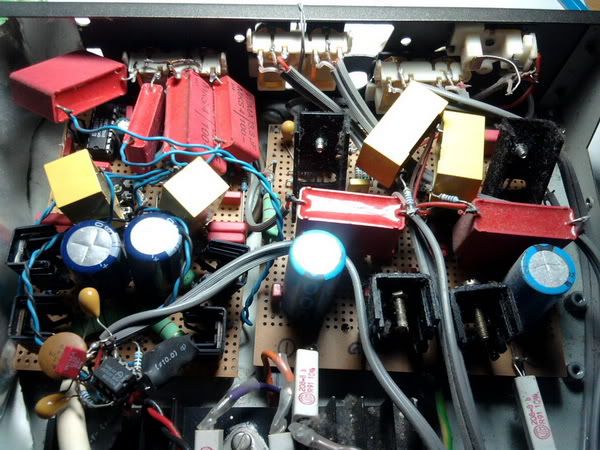

แผ่น phono ด้านขวาที่ติด heatsink สองตัวล่างเป็น regulator ครับ จ่ายบวกลบสิบห้า
ส่วน heatsink สองตัวบน แผ่นเดียวกัน เป็น MosFET ที่ทำเป็นวงจร source follower ขยายกระแสสุดท้าย
แผ่น active crossover แผ่นซ้ายก็ทำ source follower เหมือนกัน(ตอกย้ำความบ้าพลัง)สำหรับทั้งสี่ channel เลย
เครื่องนี้เวลาใช้งานอังดูข้างบนจะอุ่นๆ พอๆ กับแอมป์คลาส AB ข้างละสามสิบวัตต์เลยครับ

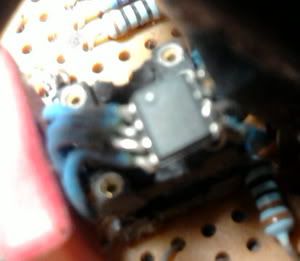

Opamp ในภาค phono ผมมีสองส่วน ส่วนขยายและ RIAA คือเจ้านี่.. อ่านไม่ออกแล้วว่าเบอร์อะไร จำก็ไม่ได้
แต่คลับคล้ายว่าสุดท้ายมาจบที่ LT1024 ครับ หาตัวถังมาตรฐานไม่ได้ เอาตัวถังเล็กมาบัดกรีขาต่อสายกับ socket ตัวนึง
ก่อนจะเสียบลง socket อีกตัวนึง.... บ้าดีจริงๆ  (มีสองตัวเพราะใช้แบบตัวถังเดียว)

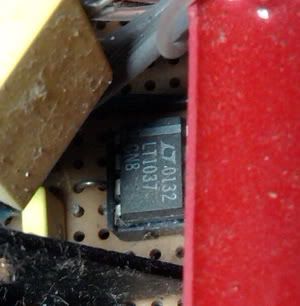

Opamp ส่วนที่สองต่อมาใน phono เป็น LT1037 ตัวถังเดี่ยว ไม่มีเกนขยาย ใช้ขับเจ้า MosFET source follower อีกทีครับ
เป็นการยืนยันความบ้าพลังรอบที่สอง  อัดเข้าไปไม่ให้แรงตก อิอิ


พอสัญญาณพ้น MosFET ไปแล้วก็น่าจะเหลือเฟือ แต่พอลองแล้วความแรงไม่เทียบ CD ขี้เกียจมาเร่งๆ ลดๆ volume

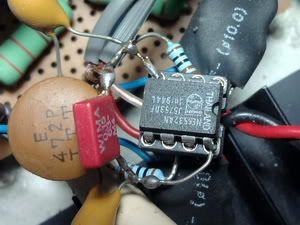

ก็เลย hardwire Opamp อีกตัว กลางอากาศ เพิ่มเกนขยายอีกหน่อย ด้วย NE5532AN ตัวมาตรฐานครับ
ดูลีลาการ hardwire แขวนลอยต่องแต่งกลางอากาศซะหน่อย กระสือยังอาย อิอิ

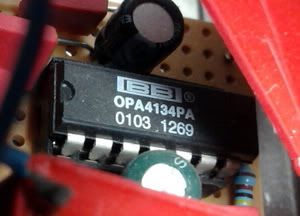

ส่วนในภาค actice crossover ไม่ซีเรียสนัก เอาแบบ 4 in 1 มาใช้ แต่ก็เบอร์ ครับ OPA4134
หลังจากแบ่งความถี่ก็ส่งไปขยายกระแสด้วย power MosFET เช่นกัน


ตอนนั้นบ้า power supply และบ้าพลังมากๆ ครับ ก็เลยออกมาแนวนี้
โดยอาศัย black cube เป็นแรงบันดาลใจว่า "Opamp ก็เจ๋งได้"
ภาคจ่ายไฟเจ้านี่ ปิดเครื่องแล้วยังฟังได้อีกเป็นสิบๆ วินาทีครับ

ถ้ายังไม่รู้จักบ้านนี้ ผมก็คงยังไม่ไปฟังหลอดหรอกครับ แต่เพราะหลอดนี่แหละ น้อง Opamp เลยโดนปลดประจำการไป

เมื่อวานเอามาฟังอีกที เพราะอยากลองแยกแหลม+กลางไปหลอด ทุ้มไปซับ แต่จุดตัดมันไม่ได้ครับ เสียงกลางหายหมดเพราะลงไปที่ซับด้วย
เดิมผมทำเป็น bi-amp กับลำโพง ELAC ที่ปัจจุบันอยู่ที่ห้องดู TV ซะแล้วครับ(ต้องไปขอคืนพื้นที่จากภรรยาก่อน )

แต่ที่เอามาคุยวันนี้เพราะรู้สึกถึง "พลัง" ของ solid ว่ามันเร้าใจจริงๆ อ่ะ
ผมคุ้นหูกับภาคปรีหลอดใน braun CSV60 ที่ใช้เป็นปรีและ selector มาไม่ต่ำกว่า 5 ปีครับ หวานละมุน นุ่มหูมาก
แต่พอรื้อนังนี่มาเพราะจะลอง active cross ก็ประทับใจกับ dynamic ที่ "แรง" กว่ากันชัดๆ เลย ทั้งที่แอมป์ก็ EL95 SE ตัวเดิมแท้ๆ

ไม่น่ารื้อออกมาเลยครับ
สงสัยงานนี้ ที่คิดเริ่มต้นแค่ว่า "จะฟัง heavy metal ในห้องนอนสักหน่อย"จะจบยากซะแล้วครับ แหะๆ

แต่ที่หาไม่เจอคือวงจร active cross ที่ทำไว้ ไม่รู้จุดตัดอยู่ที่เท่าไหร่ ลืมไปหมดแล้ว หาสมุดบันทึกไม่เจอครับ เจอแต่วงจร phono ที่ถ่ายรูปเป็นไฟล์ไว้
หาเรื่องเอาเวลาตอนค่ำ เสียการเสียงาน(หลวง)มาทำงาน(ราษฎร์) อีกแล้วครับผม.... นี่แหละน๊า... ถ้ายก ISOPHON กลับไปฟังที่บ้านก็คงจบเรื่องไปแล้วล่ะ.... อิอิ.......
