หัวข้อ: โครงการ High Voltage power supply

[John Ram]

มารอดูความยิ่งใหญ่ครับ

[blinkcafe]

พวกกระป๋องแปลกๆนั่น หาซื้อยากมั้ยครับ ดูแล้วไฮโซโปรเฟสชั่นนอลดีจัง

[taoybb]

ลองเอาแบบนี้จ่ายให้หลอดดูดีไหม อิอิ

http://www.htg2.net/index.php?topic=72126.0

[P1649]

ติดตามชมครับ ท่านอาจารย์

[yoss]

คุณ yoss เอาแบบสุดๆ ไปเลย ใช้ 872A

ม่ายไหวครับ ใหญ่เกิน ผมคำนวนคร่าวๆว่าแอมป์ที่ผมว่าจะทำจะกินกระแสมากที่สุดราวๆ 360-400ma ในแบบ stereo อย่างเลวร้ายถ้าแบบบริดจ์จ่ายไม่ไหวผมก็แค่จับมาขนานหลอดสองหลอดแล้วใช้ diode อีกสองตัวต่อแบบ hybrid ก็อยู่แล้วครับ แต่ในเบื้องต้นนี้อยากลองแบบหลอดเพียวๆไปก่อน

[prasan]

คุณ yoss เอาแบบสุดๆ ไปเลย ใช้ 872A

[Mr. Tube]

PY500a ไม่ไช่หลอด Rectifier โดยอาชีพครับ 440ma ระบุว่าเป็น Average current ครับ Peak current 1100ma (Max pulse duration 22% of a cycle, but max 18us) >> อ้างอิงจาก Phillips's datasheet

ผมเข้าใจว่าวงจรแบบ fullwave และ bridge หลอดจะนำกระแสครั้งละครึ่งรูปคลื่นเหมือนกัน แต่ช่วง reverse bias นี่ bridge จะรับแรงดัน reverse bias น้อยกว่า fullwave ครึ่งนึงไช่ไหมครับ ดังนั้งต่อให้จ่ายกระแส DC 440ma I average ในแต่ละ diode ก็ไม่ถึง 440ma ไช่ไมครับ

ปกติถ้าเป็นหลอด rectifier มันจะบอก rectifier current ให้เลยเลยพอจะประมาณได้ไม่ยากครับ

ผมคิดว่าต้องแยกประเด็นระหว่าง Reverse Bias กับ Forward Current ครับ Diode ที่นำกระแสพร้อมกัน 2 ตัว ต่ออนุกรมกันอยู่ ความสามารถในการนำกระแสจึงเท่ากับหลอดเดียว 440mA ครับ

[prasan]

เป็นกำลังใจให้ครับ

[yoss]

PY500a ไม่ไช่หลอด Rectifier โดยอาชีพครับ 440ma ระบุว่าเป็น Average current ครับ Peak current 1100ma (Max pulse duration 22% of a cycle, but max 18us) >> อ้างอิงจาก Phillips's datasheet

ผมเข้าใจว่าวงจรแบบ fullwave และ bridge หลอดจะนำกระแสครั้งละครึ่งรูปคลื่นเหมือนกัน แต่ช่วง reverse bias นี่ bridge จะรับแรงดัน reverse bias น้อยกว่า fullwave ครึ่งนึงไช่ไหมครับ ดังนั้งต่อให้จ่ายกระแส DC 440ma I average ในแต่ละ diode ก็ไม่ถึง 440ma ไช่ไมครับ

ปกติถ้าเป็นหลอด rectifier มันจะบอก rectifier current ให้เลยเลยพอจะประมาณได้ไม่ยากครับ

[Mr. Tube]

ผมยังไม่ค่อยเข้าใจเรื่องกระแสสูงสุดของวงจร bridge ด้วยครับ อย่าง datasheet ของ PY500a ระบุว่ากระแสต่อเนืองสูงสุด (design center) ของมันคือ 440ma ถ้าผมเอามาต่อแบบ bridge กระแสใช้งาน DC ต่อเนื่องควรจะเป็นเท่าไหร่ครับ 440ma เหมือนเดิมหรือเปล่า หรือมาก/น้อยกว่า แบบ maximum เหมือนกันะครับ ยังไม่ได้คิด เผื่อ safety factor

เคยคิดเรื่องนี้เหมือนกันครับ ผมได้ข้อสรุปว่ากรณีที่เอามาต่อเป็น Rectify ไม่ว่าต่อแบบไหน ค่ากระแส DC ต่อเนื่องสูงสุดยังคงเท่ากับ 1 หลอด ในทีนี้คือ 440mA ครับ อีกประเด็นที่คิดคือ Iavg นี่คิดทั้งรูปคลื่นหรือเปล่า? ผมคิดว่าหลอด Diode ยังไงก็ต้องทำงานครึ่งรูปคลื่นอยู่แล้ว ค่า Avg ที่อ้างใน Datasheet ไม่ควรจะเป็นค่าเฉลี่ยทั้งรูปคลื่น เพราะมันเป็นไปไม่ได้ครับ

[yoss]

ผมยังไม่ค่อยเข้าใจเรื่องกระแสสูงสุดของวงจร bridge ด้วยครับ อย่าง datasheet ของ PY500a ระบุว่ากระแสต่อเนืองสูงสุด (design center) ของมันคือ 440ma ถ้าผมเอามาต่อแบบ bridge กระแสใช้งาน DC ต่อเนื่องควรจะเป็นเท่าไหร่ครับ 440ma เหมือนเดิมหรือเปล่า หรือมาก/น้อยกว่า แบบ maximum เหมือนกันะครับ ยังไม่ได้คิด เผื่อ safety factor

[yoss]

ดูจากรูปแล้ว น่าจะเป็นชนิด Coil + Magnet ครับ ผมจึงคิดว่ามันวัด DC ได้เลย แต่ Scale แสดงผลอาจจะถูกปรับให้แสดง AC น่ะครับ คุณ yoss ลองวัด DC เฉยๆ ดูก่อนว่า Scale มันเป็นยังไงครับ แล้วก็ปรับสัดส่วนการแบ่งแรงดันให้เหมาะสมครับ

ขอบคุณครับ เดี๋ยวจะลองเทียบ scale ดูครับ

[John Ram]

น้ายศ ถ้าผมใช้ ไดโอดบริดส์ แล้วผ่าน PY500 หลอดเดียวจะไหว รึปล่าว ใช้ไฟประมาณ 200mA

ตามรูปเผื่อขับ 813SE,845SE

ใช้ได้ครับ หลอดจะค่อย ๆ จ่ายไฟให้ ตั้งแต่ประมาณ 10 วินาที และเต็มที่ ที่ประมาณ 15 วินาทีครับ

ขอบคุณครับ อาจารย์
เป็นซอพ สตาร์ทไปในตัว

[Mr. Tube]

ดูจากรูปแล้ว น่าจะเป็นชนิด Coil + Magnet ครับ ผมจึงคิดว่ามันวัด DC ได้เลย แต่ Scale แสดงผลอาจจะถูกปรับให้แสดง AC น่ะครับ คุณ yoss ลองวัด DC เฉยๆ ดูก่อนว่า Scale มันเป็นยังไงครับ แล้วก็ปรับสัดส่วนการแบ่งแรงดันให้เหมาะสมครับ

[yoss]

มันเป็น AC นะครับ ค่าที่อ่านได้จะต่างจาก DC หรือเปล่าครับ

[Mr. Tube]

แค่ทำวงจรแบ่งแรงดันให้มันครับ เช่น เอา R 990k อนุกรมกับ 10k แล้ว เอา Meter วัดคร่อม R 10k ไว้ ก็จะวัด 1500V ได้ครับ จะทำ Selector เพื่อเอา Meter ตัวเดียววัดทั้ง 2 ชุดก็ได้ครับ แต่ต้องลองวัด DC ดูก่อนว่า Scale มันเป็นยังไงนะครับ

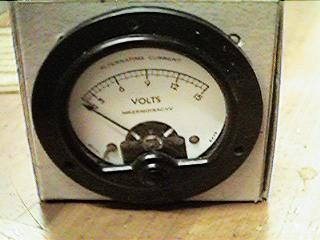

ผมมี AC Volmeter 0-15V ไม่ทราบว่าพอจะดัดแปลงเป็น Panel meter ได้ไหมครับ เอามาแสดงผลแรงดันเอาพุท DC ต้องดัดแปลงยังงัยบ้างครับ scale กำลังดีเลย

[yoss]

ผมมี AC Volmeter 0-15V ไม่ทราบว่าพอจะดัดแปลงเป็น Panel meter ได้ไหมครับ เอามาแสดงผลแรงดันเอาพุท DC ต้องดัดแปลงยังงัยบ้างครับ scale กำลังดีเลย

[yoss]

น้ายศ ถ้าผมใช้ ไดโอดบริดส์ แล้วผ่าน PY500 หลอดเดียวจะไหว รึปล่าว ใช้ไฟประมาณ 200mA

ได้ครับ PY500a ได้ถึง 440ma

[Mc]

น้ายศ ถ้าผมใช้ ไดโอดบริดส์ แล้วผ่าน PY500 หลอดเดียวจะไหว รึปล่าว ใช้ไฟประมาณ 200mA

ตามรูปเผื่อขับ 813SE,845SE

ใช้ได้ครับ หลอดจะค่อย ๆ จ่ายไฟให้ ตั้งแต่ประมาณ 10 วินาที และเต็มที่ ที่ประมาณ 15 วินาทีครับ

[John Ram]

น้ายศ ถ้าผมใช้ ไดโอดบริดส์ แล้วผ่าน PY500 หลอดเดียวจะไหว รึปล่าว ใช้ไฟประมาณ 200mA

ตามรูปเผื่อขับ 813SE,845SE

[John Ram]

น้ายศ ถ้าผมใช้ ไดโอดบริดส์ แล้วผ่าน PY500 หลอดเดียวจะไหว รึปล่าว ใช้ไฟประมาณ 200mA

[ซุปฯ_ดำ]

เรื่มแล้วหรือครับ แล้วจะตามครับเอาใจช่วยให้เสร็จเร็วๆนะครับ ส่วนผมคงต้องรอโบนัสสิ้นปีนี้ทีเดียวเลยถึงจะได้เริ่มบ้าง C filter 3 ตัวนั้นราคาเท่าไหร่ ตัวใหญ่สะใจมากเลยครับ ขนาดแยกแท่นแล้วยังใหญ่มากเลยทำเสร็จคงไม่ต้องยกไปใหนแน่ ถ้ายกบ่อยๆหลังเสียแน่ๆ

[yoss]

หม้อแปลงกะ Choke แล้วก็ PY500A หลอด Rectifier ครับ

[yoss]

C-Filter ที่เตรียมใว้ครับ

[yoss]

งานไปได้หน่อยนึงแล้วครับ แท่นขนาด 500*290*125 mm

[yoss]

โครงการ Power supply ไฟแรงสูงสำหรับหลอดใหญ่ๆครับคอนเซ็ปต์คือผมต้องการจะแยก Power supply กับภาค Amplify ใว้คนละแท่นครับ นอกจากจะลดน้ำหนักแล้ว Power supply นี้ก็ยังอาจเอาใว้ใช้กับแอมป์ตัวอื่นๆได้อีกครับมาดูวงจรกันก่อนเลยครับ

ผมต้องการไฟเลี้ยงสองระดับครับ ไฟชุดแรกคือไฟแรงดันสูง กระแสสูง วงจรนี้สามารถจ่ายได้ประมาณ 1100V ที่ 300ma และสามารถปรับลดแรงดันได้โดยการเลือกแทปของหม้อแปลงครับ ความจริงตัวหม้อแปลงสามารถจ่ายได้เยอะกว่านี้ครับ แต่มัน Limit ด้วยหลอด Tube rectifier ถ้าผมเปลี่ยนวงจรโดยใช้ PY500a มาขนานกันสองคู่่ร่วมกับ Diode อีกสองตัวก็จะสามารถจ่ายได้ถึง 500ma

ชุดที่สองคือไฟต่ำ (แต่ก็ยังสูงอยู่ดี) ประมาณ 350-450V สำหรับวงจร driver หลอดใหญ่ๆที่ผมว่าจะเล่นนี้ส่วนใหญ่จะต้องทำงานใน class A2 Driver เลยต้องจ่ายกำลังได้พอสมควร ไฟชุดนี้สามารถจ่ายให้กับแอมป์ 300B SE ในแบบ stereo ได้อย่างสบายๆครับ
