หัวข้อ: Review Non Oversampling DAC TDA1541A

[Mc]

ใช้ลวดทองแดงอาบน้ำยาเล็ก ๆ  หรือสาย LAN ก็พอครับ


[pisut99]

  สอบถาม Pulse Trans แกะจากซาวการ์ดคอมเก่าๆได้ไหม ควรวัดได้ประมาณกี่โอม ทั้งด้าน Pri และ Sec

พันเองก็ได้ครับ ใช้แกนเฟอไรต์ขนาดเหรียญสิบ ใช้ลวดทองแดแกนเดี่ยวจากสายแลน มาพัน พันแบบเส้นคู่ประมาณ15-20รอบให้เต็มแกน แกนเฟอไรต์หาจากสวิตชิ่งคอมเก่าๆครับ

ผมพันได้ 11 รอบเอง สงสัยต้องหาลวดเล็กลง  ลวดในหม้อแปลงซัพพลายคอมมาพันได้ไหมครับ

[เขียวหวาน]

  สอบถาม Pulse Trans แกะจากซาวการ์ดคอมเก่าๆได้ไหม ควรวัดได้ประมาณกี่โอม ทั้งด้าน Pri และ Sec

พันเองก็ได้ครับ ใช้แกนเฟอไรต์ขนาดเหรียญสิบ ใช้ลวดทองแดแกนเดี่ยวจากสายแลน มาพัน พันแบบเส้นคู่ประมาณ15-20รอบให้เต็มแกน แกนเฟอไรต์หาจากสวิตชิ่งคอมเก่าๆครับ

[pisut99]

   สอบถาม Pulse Trans แกะจากซาวการ์ดคอมเก่าๆได้ไหม ควรวัดได้ประมาณกี่โอม ทั้งด้าน Pri และ Sec

[pisut99]

  :cry2ใครมีpcbเหลือบ้าง สั่งได้ที่ไหนครับ

[ธนา]

เว็บฝากรูปหายไปเยอะ เอามาเติมให้เพื่อสมาชิกครับ

[Mr. Tube]

เพิ่งจะได้มีโอกาสเสียบไฟเข้า แล้วลองวัดไฟดูเบื้องต้นแล้วครับ

TDA1541A ที่ขา 15 วัดได้ -14.95 ทั้งคู่ / ขา 28 วัดได้ 5.01 ทั้งคู่ / ขา 26 วัดได้ -5.03 ทั้งคู่

แต่พอเสียบ IC เข้าไปบนบอร์ดเรียบร้อย ขา 15 วัดไฟใหม่กลายเป็น -14.86 ทั้งคู่ / อันนี้ถือว่าผิดปกติมั้ยครับ?

CS8412 ที่ขา 7 และ 22 วัดได้ 5.01 ทั้ง 2 ขา

74HC175 ที่ขา 16 วัดได้ 5.01 / หลังจากเสียบ IC วัดใหม่เหลือ 5.00 ครับ

ถือว่าผ่านหรือยังครับ?

ยังไม่ได้ลองจ่ายสัญญาณ digital แล้วปรับ VR นะครับ เพราะที่ห้องตอนนี้ไม่มี Source ที่ต่อ Coaxial Out ได้เลยครับ คงต้องรอหา D2D มาประจำการก่อนครับ



เพิ่งเห็นว่ามาถามไว้ ป่านนี้ฟังไปแล้วมั๊ง แต่ก็ขอตอบตามหน้าที่ละกันครับ

-14.86V OK ครับ ไม่มีปัญหา ใช้งานได้ 5.00V ก็ OK ครับ

[Mr. Tube]

ีรบกวนสอบถามหน่อยครับ ผมต่อแบบ ธรรมดา วัดไฟได้ปกติป้อนสัญญาณ ดิจิตอลมีเสียงครบสมบูรณ์
แต่พอ จะทดลองต่อแบบ Balance ปรากฏว่าไฟบวกที่ขา 28 ของ TDA1541A บนบอร์ดเล็ก วัดได้ไม่ปกติ(วัดได้ประมาณ 1.9 โวลต์ โดยวัดไฟก่อนเข้า FB ได้ปกติ มีไฟตกคร่อม FB จนเหลือแค่นั้นครับ)

โดยที่ไฟที่บอร์ดหลักปกติดี

ไม่แน่ใจว่าเกิดจากอะไรครับ ผมสามารถปลด FB แล้วจั๊มไฟตรงๆหรือขนานลวดไปเข้าบอร์ดย่อยได้ไหมครับผม

ลอง Jump ข้าม FB เลยครับ ถ้าปกติดีแสดงว่า FB มีปัญหาครับ จะถอดออกเลยก็ได้หรือจะหาตัวใหม่มาเปลี่ยนก็ได้ครับ ไม่ได้มีผลสำคัญอะไรมากครับ

[chanan]

ีรบกวนสอบถามหน่อยครับ ผมต่อแบบ ธรรมดา วัดไฟได้ปกติป้อนสัญญาณ ดิจิตอลมีเสียงครบสมบูรณ์
แต่พอ จะทดลองต่อแบบ Balance ปรากฏว่าไฟบวกที่ขา 28 ของ TDA1541A บนบอร์ดเล็ก วัดได้ไม่ปกติ(วัดได้ประมาณ 1.9 โวลต์ โดยวัดไฟก่อนเข้า FB ได้ปกติ มีไฟตกคร่อม FB จนเหลือแค่นั้นครับ)


โดยที่ไฟที่บอร์ดหลักปกติดี


ไม่แน่ใจว่าเกิดจากอะไรครับ ผมสามารถปลด FB แล้วจั๊มไฟตรงๆหรือขนานลวดไปเข้าบอร์ดย่อยได้ไหมครับผม

[Nocturne]

เพิ่งจะได้มีโอกาสเสียบไฟเข้า แล้วลองวัดไฟดูเบื้องต้นแล้วครับ

TDA1541A ที่ขา 15 วัดได้ -14.95 ทั้งคู่ / ขา 28 วัดได้ 5.01 ทั้งคู่ / ขา 26 วัดได้ -5.03 ทั้งคู่

แต่พอเสียบ IC เข้าไปบนบอร์ดเรียบร้อย ขา 15 วัดไฟใหม่กลายเป็น -14.86 ทั้งคู่ / อันนี้ถือว่าผิดปกติมั้ยครับ?

CS8412 ที่ขา 7 และ 22 วัดได้ 5.01 ทั้ง 2 ขา

74HC175 ที่ขา 16 วัดได้ 5.01 / หลังจากเสียบ IC วัดใหม่เหลือ 5.00 ครับ

ถือว่าผ่านหรือยังครับ?

ยังไม่ได้ลองจ่ายสัญญาณ digital แล้วปรับ VR นะครับ เพราะที่ห้องตอนนี้ไม่มี Source ที่ต่อ Coaxial Out ได้เลยครับ คงต้องรอหา D2D มาประจำการก่อนครับ



[Nocturne]

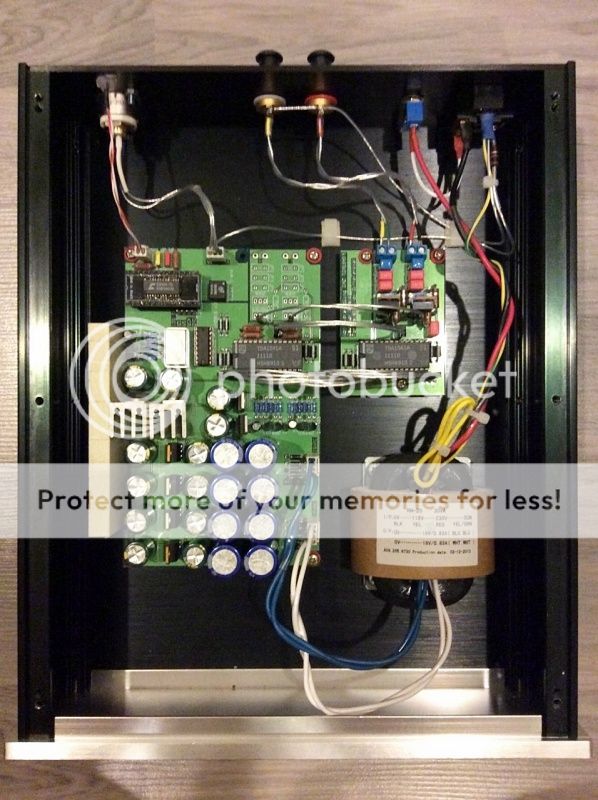

หลังจากดองรอสายสัญญาณอยู่นาน วันนี้เพิ่งมีโอกาสยัดสายลงเครื่องจนครบจำนวนจนได้ครับ

เหลือบัดกรีสายเข้าขา IEC Inlet ก็จะได้เริ่มวัดไฟเสียทีล่ะครับ

แต่แอบสงสัยเรื่องกราวด์ครับ ว่าเราควรเอาอะไรลงขากราวด์ของ Inlet บ้างครับ? เห็นมันมีสาย SCN สีเหลือง/เขียว ของหม้อแปลง อันนี้ลงขากราวด์ถูกต้องไหมครับ? แค่เส้นนี้เส้นเดียวเหรอครับ? หรือว่าต้องลากเอากราวด์จากขั้ว RCA กับ ขั้ว Coax มาลงที่ขากราวด์ด้วยไหมครับ?



[Nocturne]

ขอบคุณครับ ลวดความต้านทาน มีขายที่ร้านไหนในบ้านหม้อครับ

เห็นหลายร้านเลยครับ และมีหลายขนาดครับ ลองดูร้าน EPS ก่อนก็ได้ครับ



[NineD]

ครับ งั้นต้องรบกวนพี่ Mr.Tube ช่วยอธิบายด้วยครับ

ใช้ลวดต้านทาน 1 เส้น มาทบให้เป็นเส้นคู่แล้วพันบน Form อะไรก็ได้ครับ ผมใช้ R 1/2W 20M เป็น Form ครับ แล้วบัดกรีปลาย 2 ข้างเข้าที่แต่ละขา เอาท่อหดรัดไว้กันลวดคลาย เป็นอันเสร็จครับ

วิธีคำนวณก็ง่ายๆ ครับ ลวดต้านทานเค้าจะบอก Spec มาเป็น Ohm ต่อ ฟุตหรือเมตร อยู่แล้ว อย่างได้เท่าไหร่ก็ใช้ไม้บรรทัดวัดเอาเลยครับ

ขอบคุณครับ ลวดความต้านทาน มีขายที่ร้านไหนในบ้านหม้อครับ

[Nocturne]

ใครมีบอร์ดเล็กเหลืออยู่ ไม่ได้ใช้บ้างไหมครับ? อยากจะขอซื้อต่อสักชุดครับ เพราะมีโครงการจะซนลงอุปกรณ์ไว้ต่างออกไปสักชุดดูน่ะครับ



[Mr. Tube]

จะพันแบบผมได้ต้องใช้ลวดหุ้มฉนวนครับ ถ้าจะให้ค่าเท่ากันเป๊ะก็ ขูด-วัด-ตัด ไปเรื่อยๆ จนกว่าจะได้ค่าเท่ากัน 2 เส้นก็น่าจะได้ตามต้องการครับ แต่ผมใช้ลวดเส้นเล็กมากนะครับ (#47-48 SWG) ออกแรงขูดมากไปนิดก็ขาดแล้วครับ

[Nocturne]

ครับ งั้นต้องรบกวนพี่ Mr.Tube ช่วยอธิบายด้วยครับ

ใช้ลวดต้านทาน 1 เส้น มาทบให้เป็นเส้นคู่แล้วพันบน Form อะไรก็ได้ครับ ผมใช้ R 1/2W 20M เป็น Form ครับ แล้วบัดกรีปลาย 2 ข้างเข้าที่แต่ละขา เอาท่อหดรัดไว้กันลวดคลาย เป็นอันเสร็จครับ

วิธีคำนวณก็ง่ายๆ ครับ ลวดต้านทานเค้าจะบอก Spec มาเป็น Ohm ต่อ ฟุตหรือเมตร อยู่แล้ว อย่างได้เท่าไหร่ก็ใช้ไม้บรรทัดวัดเอาเลยครับ

ถ้าตัดลวดแล้ว วัดค่า Ohm ก่อนพันเลยได้ไหมครับ? (เกิดอยากได้ค่าเป๊ะๆ หรือใกล้เคียงให้มากที่สุดน่ะครับ) หรือว่าพันเสร็จแล้วถึงจะวัดค่าได้ครับ?



ปล. PCB เสร็จทั้งคู่แล้วนะครับ ตอนนี้รอทำสายแพก่อน ถึงจะจ่ายไฟวัดค่าได้ครับ (ยังไม่รู้ว่าจะวัดเป็นหรือเปล่าเลยสิครับ  )

[Mr. Tube]

ครับ งั้นต้องรบกวนพี่ Mr.Tube ช่วยอธิบายด้วยครับ

ใช้ลวดต้านทาน 1 เส้น มาทบให้เป็นเส้นคู่แล้วพันบน Form อะไรก็ได้ครับ ผมใช้ R 1/2W 20M เป็น Form ครับ แล้วบัดกรีปลาย 2 ข้างเข้าที่แต่ละขา เอาท่อหดรัดไว้กันลวดคลาย เป็นอันเสร็จครับ

วิธีคำนวณก็ง่ายๆ ครับ ลวดต้านทานเค้าจะบอก Spec มาเป็น Ohm ต่อ ฟุตหรือเมตร อยู่แล้ว อย่างได้เท่าไหร่ก็ใช้ไม้บรรทัดวัดเอาเลยครับ

[NineD]

Rx ที่พันด้วยลวดทองแดงใช้ค่าเท่าไรครับ มีวิธีคำนวณ และหลักการพันลวดทองแดงอย่างไรครับ

คู่นั้น ฝีมือ Mr.Tube ครับ รอเจ้าตัวมาตอบเลย ผมก็รอลอกการบ้านอยู่เหมือนกัน



ครับ งั้นต้องรบกวนพี่ Mr.Tube ช่วยอธิบายด้วยครับ

[Nocturne]

Rx ที่พันด้วยลวดทองแดงใช้ค่าเท่าไรครับ มีวิธีคำนวณ และหลักการพันลวดทองแดงอย่างไรครับ

คู่นั้น ฝีมือ Mr.Tube ครับ รอเจ้าตัวมาตอบเลย ผมก็รอลอกการบ้านอยู่เหมือนกัน



[NineD]

Rx ที่พันด้วยลวดทองแดงใช้ค่าเท่าไรครับ มีวิธีคำนวณ และหลักการพันลวดทองแดงอย่างไรครับ

[Mr_Blue]

รอบคอบทุกขั้นตอนเลยครับ

[Nocturne]

เล็ง 4401/4403 กับ tip122/127 อยู่นานเลยครับ กว่าจะกล้าบัดกรี กลัวหันผิดด้าน กลัวเสียบสลับเบอร์ เอาชนะความกลัวบัดกรีเสร็จเรียบร้อยแล้วครับ เหลือตัดสินใจว่าจะยัด 8412 หรือต่อ i2s ดี เดี๋ยวสุดสัปดาห์นี้ค่อยลองเสียบวัดไฟดูครับ (ยังไม่กล้าวัด ขอดีใจก่อนสัก 2-3 วัน) กว่าจะของครบ เสียงดัง คงอีกสักพักเหมือนกันครับ



[Nocturne]

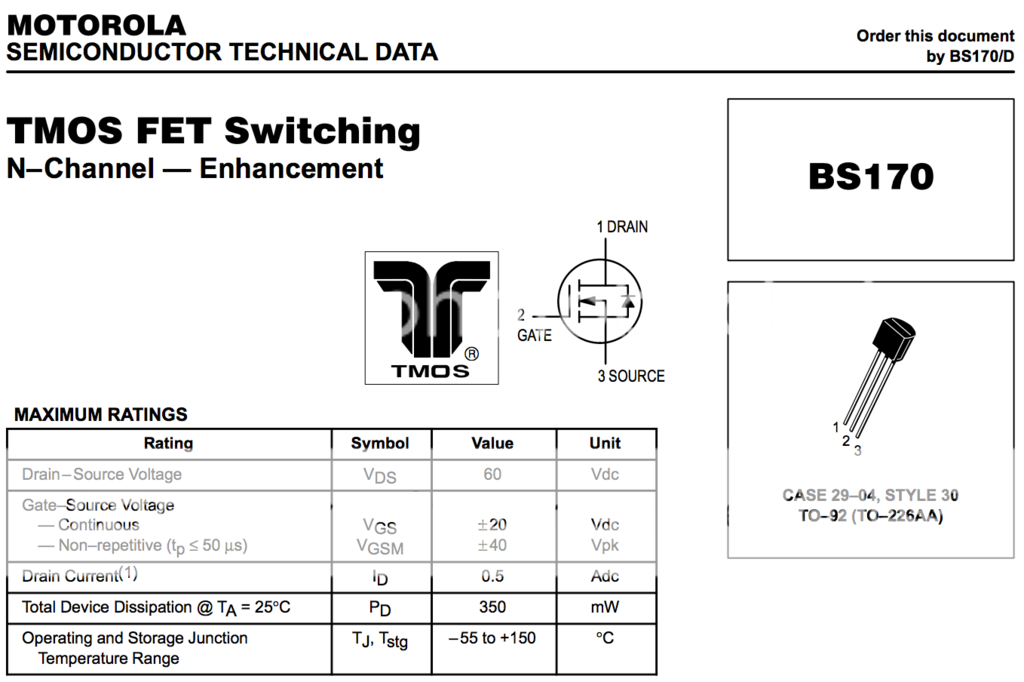

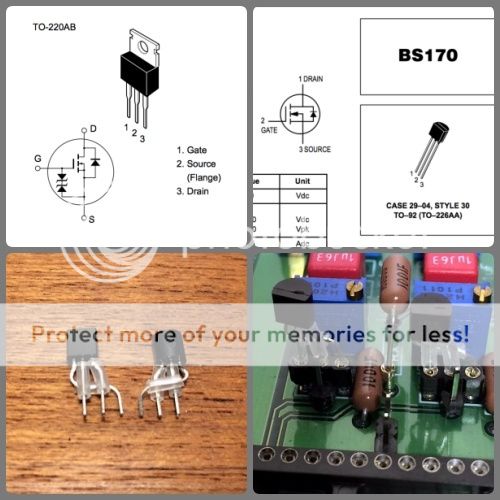

จาก data sheet ของ BS170 กับ 2SK215 ตามรูปนี่ผมดัดขาเจ้า BS170 ถูกต้องหรือยังครับ?

กะว่าจะลองกับ BS170 ก่อน ไม่ช็อต ไม่ไหม้ ค่อยเปลี่ยนเป็น 2SK215



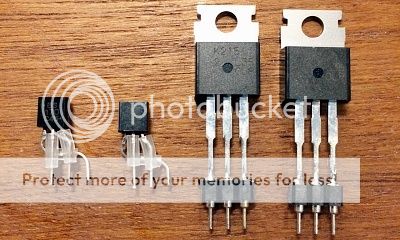

เขย่งขา 2SK215 รอไว้แล้วครับ เพราะบนบอร์ดใส่ pin socket เอาไว้แล้ว ขาเพียวๆ มันยัดไม่ลง

[Nocturne]

ใช้ Set การทำงานให้ 8412 ครับ ใช้ได้ทั้งกับ 8412 และ 14 ครับ

แสดงว่าใส่จั้มป์เปอร์จุดนี้ได้เลย ถ้าใช้งาน 8412/14 หรือถ้าไม่ใช่ แต่หนีไปเสียบ i2s แทน ก็ยังใส่จั้มป์เปอร์จุดนี้ทิ้งไว้ได้เช่นกัน ถูกต้องไหมครับ?


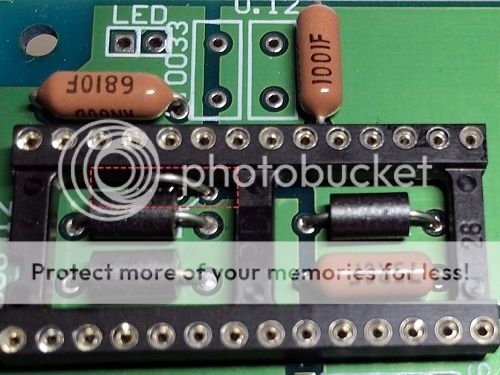

ทีนี้จั้มป์เปอร์ในส่วนที่อยู่ใต้ TDA1541A นั้น ใส่ทิ้งไว้ทั้ง 2 บอร์ดก็ได้เช่นกันหรือเปล่าครับ? เผื่อในกรณีได้ TDA1541 มาใส่อนาคต หรืออยากสลับลองเสียงน่ะครับ (หลักๆ ตอนนี้มี 1541A อยู่ 2 ตัว และยังไม่มีโครงการตามหาเพิ่มเติมแต่อย่างใด แต่ถามเผื่อไว้ก่อนครับ)



ปล. สอบถามเพิ่มเติมว่า ตำแหน่ง จั้มป์เปอร์ใต้ TDA1541A ทั้ง 2 จุดนี้ สามารถใส่ dip switch 1p ได้พอดีไหมครับ? (จะได้ฝากไว้ด้านล่างบอร์ด)

[Mr. Tube]

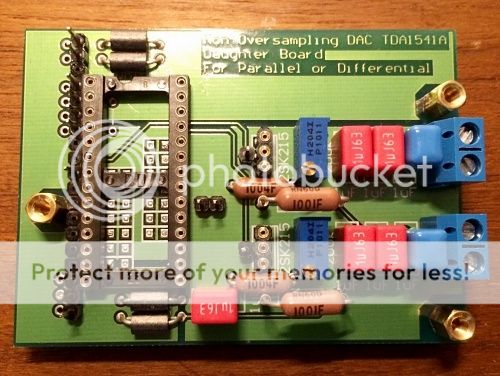

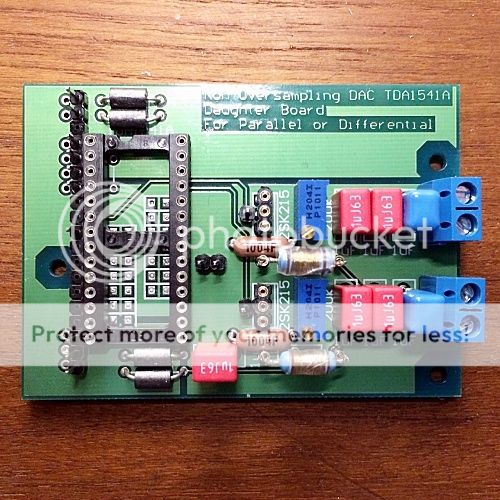

ลงอุปกรณ์ที่บอร์ดเล็กครบแล้วครับ เหลือแค่ตรงตำแหน่ง 2SK215 ที่ผมหาของไม่ได้เลย ได้มาแค่ BS170 C45 (ที่ตัวอุปกรณ์มันสกรีนไว้แบบนี้)

สเปคชีตมาตามรูปด้านล่างนี้ (แต่ไม่แน่ใจว่ามันคือตัวเดียวกับที่ผมมีหรือเปล่าสิครับ?) ถ้าใช่ตัวเดียวกันนี่ ต้องไข้วขาอะไรยังไงด้วยรึเปล่านะครับ?

Load Datasheet ของ 2SK215 กับ BS170 มาเทียบกันครับ บน PCB วางตำแหน่งขาไว้สำหรับ 2SK215 คุณต้องจัดลำดับขาของ BS170 ให้ตรงกับ 2SK215 ก่อนจึงจะใส่ลงไปได้ครับ แต่ใส่ตรงๆ เลย จำได้ว่าไม่ทำงานครับ เพราะ 2 เบอร์นี้ขาไม่ตรงกัน

ถามต่อสักนิดครับ ในส่วนของ CS8412 จั้มเปอร์ใต้ IC ตัวนี้มีไว้เพื่ออะไรเหรอครับ? คือต้องใส่ลงไปในทุกกรณี ไม่ว่าจะใช้ CS8412/14 หรือไม่ก็ตามใช่ไหมครับ?

ใช้ Set การทำงานให้ 8412 ครับ ใช้ได้ทั้งกับ 8412 และ 14 ครับ

[Mr_Blue]

ซิงค์หาเอาแค่กว้างกับสูงให้พอดีครับ ความยาวค่อยมาตัดเอา

[Nocturne]

ตรง tip122 tip127 ไม่ต้องใส่ดีกว่าครับ เพราะจุดนี้เปิดเป็นชั่วโมงก็ไม่ร้อน
ใส่ซิงค์แล้วเกะกะ ดีไม่ดีเดี๋ยวเกิดมีอะไรไปแตะตรงซิงค์เดี๋ยวพาลช๊อตได้ง่าย ๆ

ตรงซิงค์ ตำแหน่ง 7815 / 7915 หาเป็นซิงค์ก้อนเดียวกันเลยครับไม่ต้องแยกจะได้เฉลี่ยความร้อนกันทั้งสองตัว
แต่ต้องรองแผ่นไมก้าด้วยนะครับ

ปล. สั่่ง usb to i2s หรือ usb to spdif กระซิบหน่อยนะครับ จะพ่วงด้วยซักตัว

ประเด็นคือหาซิงค์ใหญ่ที่ไซส์พอดีไม่เจอสิครับ เดินบ้านหม้อหลายรอบละ เจอแต่ไม่ใหญ่ไป ก็ยาวไปอ่ะครับ ละเหี่ยใจ

ส่วน usb to i2s หรือ usb to spdif ตัวผมเองก็ยังไม่ได้ข้อสรุปเลยครับ ไม่รู้ว่าจะยังไงดีกับจุดนี้

บังเอิญว่ามีสาย Coax ที่ถูกใจเสียงเก่าเก็บอยู่หนึ่งเส้น แต่สาย USB เส้นเก่งดันโดนเพื่อนยึดไปแล้วน่ะครับ ถ้ายอมจัด hiface 2 มา ก็ไม่ต้องหาสาย usb เพิ่ม แล้วได้ใช้สาย coax ที่มีด้วย แต่ค่าตัว hiface 2 นี่จัด usb to i2s ลงกล่องแล้วยังเหลือเงินไปจัดอย่างอื่นได้อีกน่ะครับ เผลอๆ ซื้อหัว usb ดีๆ มาทำสาย usb แยกสายสัญญาณ กับสายไฟออกจากกันใช้เองสักเส้น จัดสายเงิน hga ลงยังได้เลยน่ะครับ

ทั้งหมดทั้งมวล รอเสียบไฟแล้วไม่ไหม้ เปิดติด ไฟเข้า เสียงดังก่อนละกันครับ



[Mr_Blue]

ตรง tip122 tip127 ไม่ต้องใส่ดีกว่าครับ เพราะจุดนี้เปิดเป็นชั่วโมงก็ไม่ร้อน
ใส่ซิงค์แล้วเกะกะ ดีไม่ดีเดี๋ยวเกิดมีอะไรไปแตะตรงซิงค์เดี๋ยวพาลช๊อตได้ง่าย ๆ

ตรงซิงค์ ตำแหน่ง 7815 / 7915 หาเป็นซิงค์ก้อนเดียวกันเลยครับไม่ต้องแยกจะได้เฉลี่ยความร้อนกันทั้งสองตัว
แต่ต้องรองแผ่นไมก้าด้วยนะครับ

ปล. สั่่ง usb to i2s หรือ usb to spdif กระซิบหน่อยนะครับ จะพ่วงด้วยซักตัว

[Nocturne]

ส่งการบ้านครับ จับ tip122 tip127 ใส่ heatsink ไปด้วยจะเป็นอะไรรึเปล่าครับ? กำลังพยามหา heatsink ให้พอดีกับตำแหน่ง 7815 / 7915 อยู่ด้วย แต่หาที่ลงได้พอดี ไม่เบียดกันยังไม่เจอเลยครับ เข้าใจว่าตำแหน่งเหล่านี้ไม่จำเป็นต้องใส่ ถามว่าถ้าผมอุตริใส่ จะส่งผลต่อเสียงอย่างไรด้วยหรือเปล่าครับ? (อย่างบางอุปกรณ์ร้อนเร็ว หรือร้อนมากขึ้น ส่งผลดีต่อเสียงมากกว่า อะไรทำนองนั้นน่ะครับ)

ส่วนตำแหน่ง 7805 ที่ว่าร้อนมากนั้น ถ้าใช้เป็น socket บนบอร์ด แล้วเอาตัว IC ไปฝากไว้กับ heatsink ใหญ่อีกทีจะได้ไหมครับ? (กำลังเล็งว่าจะยัดลงกล่องที่ด้านข้างมันเป็น heatsink ในตัวอยู่ครับ



[Nocturne]

ถามต่อสักนิดครับ ในส่วนของ CS8412 จั้มเปอร์ใต้ IC ตัวนี้มีไว้เพื่ออะไรเหรอครับ? คือต้องใส่ลงไปในทุกกรณี ไม่ว่าจะใช้ CS8412/14 หรือไม่ก็ตามใช่ไหมครับ?

กำลังลังเลว่าจะจัดบอร์ด usb to i2s หรือ usb to spdif มาใช้ดี หรือต่อสาย coax เข้า hiface 2 ดีน่ะครับ


แอบสนใจบอร์ดนี้ใน ebay อยู่ครับ

Native 24bit 96k USB to Spdif I2S Converter Module DAC



อ่านที่เขาคุยแล้วแอบเคลิ้ม...

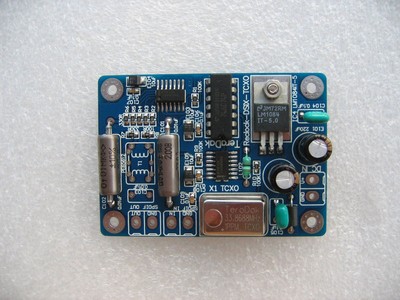

แล้วไอ้เจ้าคนขายเดียวกัน ก็ยังมีเจ้านี่ลงไว้อีกครับ เลยแอบสนใจด้วย

DSIX SPDIF Digital Signal Isolation Exciter + Re-DATA with 1ppm TCXO for DAC



ติดว่ามันใช้ไฟ DC สิครับ ถ้ายัดหมดนี่ลงกล่องจริงๆ สงสัยหม้อแปลงคงจะยุ่บยั่บไปหมด

ชักจะโลภครับ พูดเลย

[Nocturne]

สอบถามเรื่อง usb to i2s หน่อยสิครับ

เห็นใน ebay มันมีหลายชิป หลายราคามากเลยครับ

ES9018 / SA9023 / PCM2706 / CM6631A

กับเครื่องนี้ แนะนำให้ใช้ตัวไหนครับ?



[Nocturne]

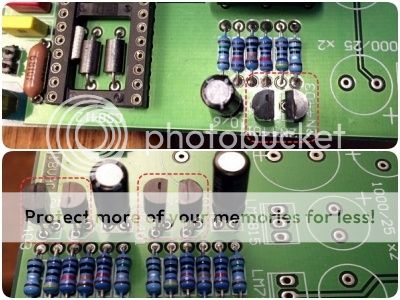

ตำแหน่ง 4401 กับ  4403 ถ้าสมมุติว่าผมใส่ตรงช่องถูกต้องแล้ว ตามรูปนี่ผมหันหน้ามันถูกทางหรือยังครับ?

แล้ว Mosfet นี่มันเช็ค หรือวัดค่ายังไง ว่ามันเสียหรือเปล่าน่ะครับ? (กลัวยัดไปแล้วเกิดมันเสีย ต้องรื้อออกขึ้นมาบอร์ดจะพังเอาน่ะครับ)

[Mr_Blue]

ตำแหน่ง CS8412 ตามนั้นเลยครับ
ส่วนจั็มเปอร์ตรง TDA1541A ต่อไว้ได้เลยครับถ้าต่อก็เสียบได้ทั้ง 2 เบอร์

[Nocturne]

จั้มเปอร์ มีที่ CS8412 อีกจุดนึงนะครับ
ส่วนที่ 1541A ผมว่าใส่ไว้ก็ดีนะ  ต่อไปเผื่อได้ TDA1541  จะได้ลองเสียบได้เลย ไม่ต้องมาจั้มขาของ TDA1541 ครับ

ลืมที่จุด CS8412 ไปเลยครับ (ตำแหน่งตามในภาพรึเปล่าครับ?) / ว่าแต่ตรงตำแหน่ง  1541 ถ้าใช้ 1541A ใส่จั้มป์เปอร์ไว้เลยได้เหรอครับ?



ส่วนบอร์ดใหญ่นี่ c electrolyte หันถูกขั้วหมดหรือยังครับ?



ลงอุปกรณ์ที่บอร์ดเล็กครบแล้วครับ เหลือแค่ตรงตำแหน่ง 2SK215 ที่ผมหาของไม่ได้เลย ได้มาแค่ BS170 C45 (ที่ตัวอุปกรณ์มันสกรีนไว้แบบนี้)

สเปคชีตมาตามรูปด้านล่างนี้ (แต่ไม่แน่ใจว่ามันคือตัวเดียวกับที่ผมมีหรือเปล่าสิครับ?) ถ้าใช่ตัวเดียวกันนี่ ต้องไข้วขาอะไรยังไงด้วยรึเปล่านะครับ?

[Mr_Blue]

2N4401 กับ 2N4403 ระวังจะสลับตัว และหันหน้าให้ถูกนะครับ
ผมเคยพลาดจุดนี้ ถอดยากมากเพราะขาชิดกัน ลายพรินท์ร่อนหมดสวยเลย
และตัวลวดจั็มเปอร์ 2 จุดไม่รู้ใส่ยัง แต่ควรใส่ก่อนอุปกรณ์ตัวอื่น
ที่พูดมาทั้งหมด ผมเจอมาเองทั้งนั้น

ผมไล่อ่านการบ้านท่านอื่นอยู่เหมือนกันครับ พยามจะไม่ย่ำรอยเดียวกันครับ

ส่วนจั้มเปอร์ ไม่น่าจะได้ใช้ครับ เพราะเป็น 1541A ทั้งคู่เลยครับ



จั้มเปอร์ มีที่ CS8412 อีกจุดนึงนะครับ
ส่วนที่ 1541A ผมว่าใส่ไว้ก็ดีนะ  ต่อไปเผื่อได้ TDA1541  จะได้ลองเสียบได้เลย ไม่ต้องมาจั้มขาของ TDA1541 ครับ

[Nocturne]

2N4401 กับ 2N4403 ระวังจะสลับตัว และหันหน้าให้ถูกนะครับ
ผมเคยพลาดจุดนี้ ถอดยากมากเพราะขาชิดกัน ลายพรินท์ร่อนหมดสวยเลย
และตัวลวดจั็มเปอร์ 2 จุดไม่รู้ใส่ยัง แต่ควรใส่ก่อนอุปกรณ์ตัวอื่น
ที่พูดมาทั้งหมด ผมเจอมาเองทั้งนั้น

ผมไล่อ่านการบ้านท่านอื่นอยู่เหมือนกันครับ พยามจะไม่ย่ำรอยเดียวกันครับ

ส่วนจั้มเปอร์ ไม่น่าจะได้ใช้ครับ เพราะเป็น 1541A ทั้งคู่เลยครับ



[Mr_Blue]

2N4401 กับ 2N4403 ระวังจะสลับตัว และหันหน้าให้ถูกนะครับ
ผมเคยพลาดจุดนี้ ถอดยากมากเพราะขาชิดกัน ลายพรินท์ร่อนหมดสวยเลย
และตัวลวดจั็มเปอร์ 2 จุดไม่รู้ใส่ยัง แต่ควรใส่ก่อนอุปกรณ์ตัวอื่น
ที่พูดมาทั้งหมด ผมเจอมาเองทั้งนั้น

[Nocturne]

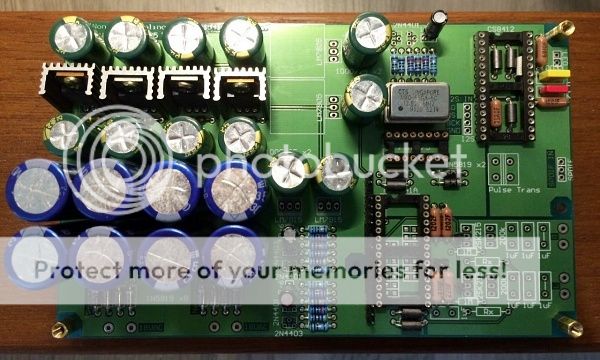

ขอบคุณในน้ำใจของ Mr.Tube ที่เป็นธุระช่วยบัดกรี C ตัวจิ๋วให้กับผม แล้วยังช่วยไขข้อข้องใจ เก็บไก่ใส่เล้าให้ผมเสียหลายตัว (เผลอปล่อยไปซะเยอะเลย  ) แถมยังมีของติดไม้ ติดมือกลับบ้านมาเป็นของขลังประจำเครื่องของผมอีกด้วย

ชักจะมีกำลังใจขึ้นมาเลยครับ วันนี้กลับมาถึงบ้านเลยเริ่มลงอุปกรณ์ไปได้เล็กน้อย จนเมาตะกั่วตาลายแล้วเลยต้องหยุดไว้ทำต่อพรุ่งนี้แทน...

เข้ามาส่งการบ้านครับ



ปล. ferrite bead ลงเกินไปในแผลที่ไม่ใช้งาน ไม่เป็นไรใช่ไหมครับ?

[Nocturne]

หม้อแปลงอันนี้ใช้ได้ไหมครับ?

แล้วบ้านเรามีที่รับเจาะเคสอลูมิเนียมสำเร็จรูปของพี่จีนบ้างไหมครับ? (จำพวกร้าน CNC หรือ มีร้านไหนที่เอาเคสอลูฯ ของพี่จีนมาขาย แล้วรับเจาะช่องเพิ่มให้เลยบ้างไหมครับ?)

ยังไม่ได้บัดกรีสักจุด มองข้ามช็อตไปหาเคสซะแล้วครับ

[ธนา]

รูปไม่มา    อยู่หน้า 4 เน้อ

[ธนา]

Schematic ครับ คิดว่าไม่มี Bug นะครับ ใครหาเจอบอกด้วย

ดูรูปนี้นะ  ถ้าต่อแบบ balance  วงจรทั้งบอร์ดเล็กและใหญ่ต้องมีครบ

            ถ้าต่อแบบ ขนาน ในเส้นปะ  เราก็ตัดออก

ทีนี้ถ้าเราวางบอร์ดซ้อนกัน  เราเอา VR ไปไว้บอร์ดใหญ่ มันก็จะปรับยาก เพราะมันอยู่ข้างใต้  (เหมือนผม  )

[Nocturne]

ถ้าจะต่อขนาน บนบอร์ดเล็ก ต้องลงอุปกรณ์อะไรบ้างครับ? สามารถลงไว้ทั้งหมด ต่อใช้งานแบบต่อขนานได้ไหมครับ? หรือถ้าลงหมดต้องต่อแบบบาลานซ์สถานเดียวครับ?



[Nocturne]

เอาน่า  ลงไปเถอะ      จุดอื่นน่ากังวลกว่าเยอะ

ยังไม่ดังเลยจะรู้ได้อย่างไร ว่าชอบหรือไม่ชอบ

ผมก็ใช้ C คล้ายกันนี่แหละ

กังวลเพราะเห็นบอร์ดเพื่อนๆ พังกันเยอะเลยน่ะครับ ลายหลุดกันกระจายเลย

เลยเป็นโครงการที่ผมต้องคิดดีๆ ก่อนง้างเลยครับ ไม่มีบอร์ดสำรองให้แก้ตัวกันด้วยสิครับ

[ธนา]

เอาน่า  ลงไปเถอะ      จุดอื่นน่ากังวลกว่าเยอะ

ยังไม่ดังเลยจะรู้ได้อย่างไร ว่าชอบหรือไม่ชอบ

ผมก็ใช้ C คล้ายกันนี่แหละ

[Nocturne]

C 1uF/63v บนบอร์ด เห็นของท่านอื่นใช้กันหลายสีมาก ของยี่ห้อไหนกันบ้างครับ แล้วให้เสียงต่างออกไปอย่างไรกันบ้างครับ? ผมยังลังเลอยู่ว่าจะ wima ดีไหมน่ะครับ



[Nocturne]

กำลังคิดว่าจะยัด R Dale ในบางจุดอยู่ครับ ไม่แน่ใจว่าตามในภาพนี่ถือว่าแน่นไปหรือเปล่าครับ? แล้วถ้าตัวถัง R เบียดอยู่กับ Pin ของ R IV เลย หรือเบียดกับตัวถัง C 1uF ข้างๆ กัน จะเป็นอะไรไหมครับ? ค่อนข้างแน่นน่าดูเลยอ่ะครับ

แล้วเจ้า ferrite bead เนี่ย ตัวถังมันสามารถเบียดชิดกันได้ไหมครับ? หรือว่าต้องจับแยกออกจากกันครับ?

R 75 Ohm กับ ferrite bead ที่ใต้ Socket IC สามารถบัดกรีไว้ใต้บอร์ดได้ไหมครับ?



[Mr_Blue]

ขนานต้องใช้แค่ 2 หรือเปล่าครับน้า
ถ้า บาลานซ์ ถึงจะใช้ 4 ตัว

[Nocturne]

ค่า diode บนบอร์ด ถ้าอยากเปลี่ยนเป็น fast recovery จะต้องใช้ค่าไหนแทนครับ?

แล้วให้ผลต่างออกไปอย่างไรบ้างครับ?

ดูในกระทู้เก่าๆ เห็นบางท่านใช้กันน่ะครับ


ว่าแต่ BS170 นี่ถ้าต่อขนาน ต้องใช้ 4 ตัว บอร์ดหลัก 2 บอร์ดเล็ก 2 ใช่ไหมครับ? (ถ้าใช้แสดงว่าผมยังขาดอยู่อีก 2  )

[ธนา]

ไม่ต้องถึงขั้นนั้นก็ได้  เดี๋ยวเป็นงานมาเอากาวออกอีก   เอาเทปกาวแปะยึดไว้พออยู่

บัดกรียึดได้สักจุดก็อยู่   แล้วบัดกรีจุดอื่นต่อไป



  กลัวร้อน  ก็ใช้ทิชชู่ทบหนา ๆ แล้วเอานิ้วกดไว้ก็ได้นิ  บัดกรีได้แล้ว

[Nocturne]

พวกขา pin ขา socket บนบอร์ด เราใช้พวกกาวร้อน หรือกาวดินน้ำมัน ติดไว้ที่ด้านหน้า แล้วบัดกรีหลังบอร์ดเสร็จแล้ว ค่อยแกะกาวออกจะได้ไหมครับ? (ไม่รู้จะจับให้มันอยู่นิ่งยังไงเวลาจะบัดกรีน่ะครับ



[ธนา]

1.  ตัว OSC ตัวใหญ่ แจ้งไว้ว่าค่าระหว่าง 12-35 MHz ค่าน้อย กับค่ามาก

ลองเลยครับ  จะได้รู้   ไม่เสียหรอก  อาจแค่ดังไม่ดังเท่านั้น


2. C ค่า 0.033uF กับ 0.12uF ตรงใกล้ๆ กับหลอด LED ใช้ค่ากี่ V บ้างครับ?

v. ในระบบไม่สูงมาก เอาให้มันลงบอร์ดได้แบบสบาย ๆ


3. ใช้ BS170 ก็ได้ครับ  ผมก็ใช้  ดูตำแหน่งขาด้วยนะ กระทู้ก่อนหน้าก็มีตัวอย่างครับ

4. นอกจาก R IV ที่แนะนำค่า 1k-1.5k แล้ว R ตัวอื่น ผมใช้เป็น metalfilm.....

ที่ผมใช้เป็น 1 K  ลองอ่านดูกระทู้เก่า  มีพูดถึง ด้วยนะ (ของผมแบบว่าเปลี่ยนแล้วก็ยังฟังไม่ออก  ว่าต่างกันอย่างไร)

5. C แผลสุดท้ายก่อนออก Output ....

    อันนี้จำไม่ได้  น่าจะเป็นตัวที่เน้นคุณภาพ ตัวเล็ก ๆ มันไม่ค่อยมี  ลงบอร์ดลำบากก็เลยเอาไปติดที่ RCA เลย

[Nocturne]

ตัว OSC ตัวใหญ่ แจ้งไว้ว่าค่าระหว่าง 12-35 MHz ค่าน้อย กับค่ามาก ให้ผลอะไรในแง่ของเสียงบ้างครับ? ผมจัดมาได้ 2 ตัว คือ 22.1184MHz กับ 16.384MHz ตำแหน่งนี้ ผมลองเอา Socket มาตัดขาทิ้ง ให้เหลือแค่ 6 ขาตามช่องบน PCB แล้วเสียบ OSC ลง Socket ตามนี้ได้หรือเปล่าครับ?

ส่วน OSC ตัวเล็ก 2 ขาตรงฝั่ง Output ผมได้เป็น 12MHz มา ไม่ทราบว่าตำแหน่งนี้ควรใช้ค่าเท่าไหร่ครับ?



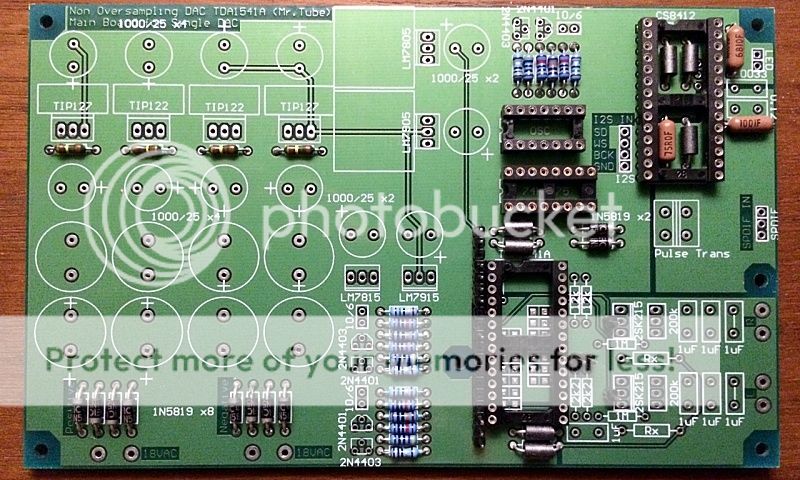

ลองวางพวก Socket กับ Pin ที่ตั้งใจจะใส่ลงไปบนบอร์ดดูครับ ยุ่บยั่บไปหมดเลย ด้วยความ OCD ของผมเอง เลยแอบกลัวที่จะบัดกรีอุปกรณ์เข้าออกกับตัวบอร์ดโดยตรงนะครับ เลยว่าจะใช้เป็นเสียบสายไฟ สายสัญญาณ กับอุปกรณ์บางตัว แบบเผื่อถอดเข้าถอดออกได้น่ะครับ ไม่ทราบว่าในแง่ของเสียงมันจะแย่ลงกว่าเสียบตรง บัดกรีตรงลงบอร์ดเลย เยอะไหมครับ?

ช่องสายไฟ สายสัญญาณที่ต่อเชื่อมระหว่างบอร์ดเล็ก กับบอร์ดใหญ่ บนบอร์ดเล็ก มันมีช่องอยู่ 2 ชุดนี่เลือกใช้ชุดใดชุดหนึ่งใช่ไหมครับ?



C ค่า 0.033uF กับ 0.12uF ตรงใกล้ๆ กับหลอด LED ใช้ค่ากี่ V บ้างครับ? ผมมี 0.033uF/100V กับ 0.12uF/63V ของ wima ใช้ได้ไหมครับ?

ตำแหน่ง 2SK215 ถ้าจะต่อแบบขนาน 2 บอร์ด จะต้องเสียบตัวนี้ไว้ทั้ง 2 บอร์ด (4 ตัว) รึเปล่าครับ ผมยังหาชิ้นนี้ไม่ได้เลยน่ะครับ ได้มาเป็น BS170 คู่เดียวเองครับ คู่สุดท้ายที่เดินหาได้ในบ้านหม้อเลยครับ

นอกจาก R IV ที่แนะนำค่า 1k-1.5k แล้ว R ตัวอื่น ผมใช้เป็น metalfilm จาก npe ธรรมดาได้ไหมครับ?​ หรือยัดเป็น dale หรือ carbon composition จะต่างไหมครับ? ไม่แน่ใจว่าในวงจรดิจิตอล เน้นความแม่นยำ ความเพี้ยนต่ำมากๆ เป็นหลัก หรือวัสดุของ R ก็มีผลกับเสียงเหมือนในวงจรปรี วงจรแอมป์ด้วยหรือเปล่าน่ะครับ?

C แผลสุดท้ายก่อนออก Output ระหว่างใส่ Pin แล้วเสียบขา C เอาแบบในรูปตัวอย่างดี หรือควรคล่อมด้วยลวด แล้วไปต่อตูดก่อนออก RCA ดีครับ? แล้วค่า V ตัวนี้ต้องใช้เท่าไหร่ครับ?​ 1uF ตำแหน่งอื่นบนบอร์ด ผมมี 63V ของ wima อยู่นี่ใช้ได้หรือเปล่าครับ?

[Nocturne]

ตำแหน่งที่สกรีนว่า FB ที่บน PCB ทั้งเล็กและใหญ่ คืออะไรครับ?



   เป็น FERRITE BEAD ครับ

 http://www.es.co.th/detail.asp?Prod=23900112

ขอบคุณครับ

[ธนา]

ตำแหน่งที่สกรีนว่า FB ที่บน PCB ทั้งเล็กและใหญ่ คืออะไรครับ?



   เป็น FERRITE BEAD ครับ

 http://www.es.co.th/detail.asp?Prod=23900112

[Nocturne]

ตำแหน่งที่สกรีนว่า FB ที่บน PCB ทั้งเล็กและใหญ่ คืออะไรครับ?



[Nocturne]

1. จากรูปด้านบน ถ้าผมใช้เป็น pin หรือ socket ตามในภาพด้านล่าง สำหรับต่อสายเชื่อม 2 pcb เข้าด้วยกัน สามารถทำได้ไหมครับ?

2. เห็นในแผ่นวงจร เจาะช่องบัดกรีไว้ 2 ชุด หมายถึงผมเลือกใช้งานชุดใดชุดหนึ่งถูกต้องไหมครับ?

3. แล้วในส่วนของ OSC ของ ภาค output ถ้าผมใช้ pin หรือ socket ที่ตัวบอร์ดด้วยจะได้หรือเปล่าครับ จะได้ถอดลองฟังหลายค่าความถี่ดูได้น่ะครับ (ถ้ามี pin ยุ่บยั่บไปทั้งบอร์ดเลยเนี่ย มันต้องแลกความสะดวกในการถอดเปลี่ยน มากับคุณภาพของเสียงที่แย่ลงไปกว่าเดิมมากเลยหรือเปล่าครับ?)

4. ระหว่าง pin / socket ทั้ง 2 แบบตามรูปด้านล่างนี้ ผมควรจะเลือกใช้แบบไหนดีครับ? เพิ่งเห็นว่าตกขา ground ไป 1 จุด กับบอร์ดใหญ่ตัวล่าง ตำแหน่งมันเบียด socket ic ไปหน่อย คงต้องใช้เป็น pin ฐานดำแบบรูปด้านขวามากกว่าล่ะครับ

[Nocturne]

วันนี้ไปจัด C มาได้ Elna กระป๋องสีน้ำเงิน ค่า 3300/35V อันนี้ลงได้พอดี ส่วน 1000/25V จัด Elna Silmic II มา กลับมาลองยัดบอร์ดดู มันดูแน่นมากเลยครับ ขา C ก็ถ่างสุดๆ กับกระป๋อง C ก็เบียดอุปกรณ์อื่นเขาไปทั่วเลยครับ กำลังคิดว่าอาจจะไปจัด Sanyo Os-con มายัดแทน เพราะขนาดพอดีกับช่องที่เว้นไว้บน PCB เลยน่ะครับ แต่ไม่รู้ว่าคุณภาพเสียง หรือคาแรคเตอร์เสียงมันจะเปลี่ยนไปมากน้อยแค่ไหนสิครับ C 2 ค่านี้บนวงจรนี้ มันซีเรียสขนาดไหนอ่ะครับ?

ส่วนแบบ SMD ผมมีอยู่ 2 แผงลองนับดูคร่าวๆ มีอยู่ 40 ตัวครับ จับมิเตอร์จิ้มวัดค่าดู มันขึ้นว่า 103.8 nF คือ 0.1uF ถูกต้องไหมครับ?​ ว่าแต่วงจรนี้ มีแผลที่ต้องใช้เจ้าตัวจิ๋วนี้อยู่ทั้งหมด กี่แผลครับ? แล้วใช้ค่าเดียวกันหมด หรือผมยังขาดค่าไหนอยู่อีกหรือเปล่าครับ?



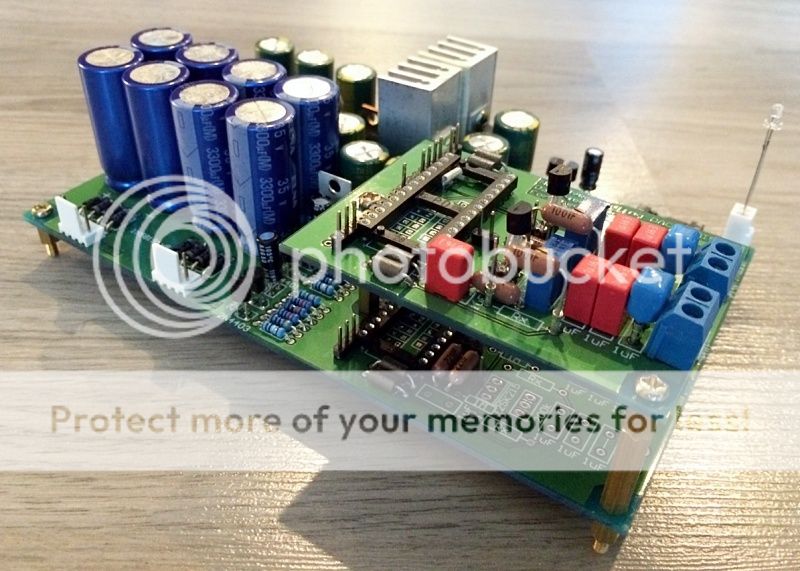

ลองจัดวางดูคร่าวๆ Wima แดง 1uF/63V ไม่มีขั้วใช่ไหมครับ / แล้วเจ้า C VR 200K นี่ถูกด้านหรือยังครับ? (ดูจากรูปเครื่องของเพื่อนๆ ท่านอื่นเอาน่ะครับ  )

pin ที่ว่าจะใช้ของฝั่ง input และ output ก็ตามในภาพเลยครับ เท่าที่หาซื้อได้ แล้วขา pin มันยัดลงช่องบนบอร์ดได้ กับตัวมันเองไม่ไปบัง หรือทับตำแหน่งกับอุปกรณ์ตัวอื่น - ควรใช้ไหมครับ? (เรื่องของเรื่องคือกลัวถ้ารื้อเข้ารื้อออก เดี๋ยว PCB จะเจ๊งน่ะครับ)

ตรงตำแหน่ง Rx ใช้ค่าเท่าไหร่ดีครับ? แล้วแนะนำเป็นวัสดุอะไรเป็นพิเศษบ้างไหมครับ?

ส่วน R ในตำแหน่งอื่น ผมมี metal film ตัวสีน้ำเงิน ของ npe อยู่ครบทุกค่าเลยครับ ไม่ทราบว่าเหมาะสมไหมครับ?​ หรือแนะนำเป็นวัสดุแบบอื่นแทน?

ที่ขาดอยู่ตอนนี้ก็คือเจ้า OSC ครับ ไปเดินหาซื้อที่บ้านหม้อมา สื่อสารกับเขาไม่ถูกครับ เจอยื่นมาแบบตัวถังเล็กๆ 2 ขาหมดเลยครับ มันต้องไปบอกเขาว่าอะไรอ่ะครับ? แล้วตำแหน่งรู มันมี 6 รูบนบอร์ด เห็นของท่านอื่นๆ บางเครื่องก็ใส่แบบจัตุรัส บ้างท่านก็ผืนผ้า มี Socket ด้วยก็มี ตรงแผลนี้ ถ้าผมมี Socket IC อยู่ สามารถเอามาดึงออกบางขา เพื่อให้ตำแหน่งรูมันเสียบ PCB ลงแล้วใช้เสียบ OSC ด้านบนได้ไหมครับ?​ หรือมันต้องเป็น Socket เฉพาะของมันเลยหรือเปล่าครับ? ส่วนเจ้า OSC แบบ 2 ขานี่คือใช้ตรงตำแหน่ง Output ของเสียงใช่ไหมครับ?​ ถ้าใช้ทั้ง 2 บอร์ด ต่อแบบขนาน จะต้องลงอุปกรณ์ใน 2 บอร์ดครบทุกตำแหน่งเหมือนกันใช่ไหมครับ? / แล้วใช้ค่ากี่ MHz นี่ขึ้นอยู่กับอะไรบ้างครับ?

[Mr. Tube]

แล้วถ้าแผล output ตรง pcb ผมลงขา pin เอาไว้ ส่วนด้าน RCA ก็ใช้เป็นขันล็อคสายแทน เพื่อที่จะสามารถถอดเปลี่ยน C output ได้ง่ายขึ้น จะทำให้เสียงแย่กว่า บัดกรีตรงจากบอร์ด -> C -> RCA มากไหมครับ?

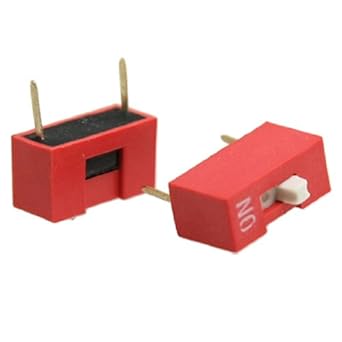

หรือต่อผ่าน switch ไว้สำหรับสลับใช้ C output สัก 2-3 ค่าได้ไหมครับ? (ควรไหมครับ?)

ความเห็นผมนะครับ เปลี่ยน C หลายๆ ตัวเพื่อทดสอบฟังก็สนุกดี แต่ระยะยาวแล้วเราจะใช้ตัวที่เราชอบเสียงที่สุดเพียงตัวเดียวครับ ผมจึงจะไม่ทำ Switch ครับ

ส่วนเรื่องขันล๊อกสายกับบัดกรี เสียงต่างกันนิดหน่อย ดี-แย่คงต้องปล่อยให้เป็นเรื่องความเชื่อ-ความชอบส่วนบุคคลครับ

[Mr_Blue]

ถ้าหมายถึง C Output ก็ไม่ได้มีค่าตายตัวครับ ขึ้นกับทางฝั่ง Load ว่าเป็นอะไรครับ เช่น ถ้าเป็น pre/amp หลอด มี Volume ซัก 100k รออยู่ ค่า C ก็ใช้ต่ำๆ อย่าง 0.22uF ก็ใช้ได้แล้วครับ ถ้าเป็นพวก pre transistor ใช้ค่า 1uF หรือมากกว่า ที่ผมระบุ 1uF ก็เป็นค่ากลางๆ ที่ใช้ได้ทั่วไปครับ

ลองดูพวก Teflon หรือ Silver Mica สต๊อกเก่าของ Russia ครับ ผมว่าพวกนี้คุ้มตังค์และเหมาะกับ DAC ครับ ส่วนเรื่องถูกรสนิยมคงต้องลองฟังดูครับ

แล้วถ้าแผล output ตรง pcb ผมลงขา pin เอาไว้ ส่วนด้าน RCA ก็ใช้เป็นขันล็อคสายแทน เพื่อที่จะสามารถถอดเปลี่ยน C output ได้ง่ายขึ้น จะทำให้เสียงแย่กว่า บัดกรีตรงจากบอร์ด -> C -> RCA มากไหมครับ?

หรือต่อผ่าน switch ไว้สำหรับสลับใช้ C output สัก 2-3 ค่าได้ไหมครับ? (ควรไหมครับ?)

แบบแรกดีกว่าครับ ต่อผ่านสวิตท์ผมว่ายุ่งยากกว่าบัดกรีเปลี่ยนซีใหม่อีกนะ
แรก ๆ อาจจะลองหลาย ๆ ค่า หลาย ๆ แบบ พอลงตัวแล้วก็บัดกรีให้เรียบร้อยดีกว่าครับ ป้องกันคราบออกไซด์เกิดภายหลัง


[Nocturne]

ถ้าหมายถึง C Output ก็ไม่ได้มีค่าตายตัวครับ ขึ้นกับทางฝั่ง Load ว่าเป็นอะไรครับ เช่น ถ้าเป็น pre/amp หลอด มี Volume ซัก 100k รออยู่ ค่า C ก็ใช้ต่ำๆ อย่าง 0.22uF ก็ใช้ได้แล้วครับ ถ้าเป็นพวก pre transistor ใช้ค่า 1uF หรือมากกว่า ที่ผมระบุ 1uF ก็เป็นค่ากลางๆ ที่ใช้ได้ทั่วไปครับ

ลองดูพวก Teflon หรือ Silver Mica สต๊อกเก่าของ Russia ครับ ผมว่าพวกนี้คุ้มตังค์และเหมาะกับ DAC ครับ ส่วนเรื่องถูกรสนิยมคงต้องลองฟังดูครับ

แล้วถ้าแผล output ตรง pcb ผมลงขา pin เอาไว้ ส่วนด้าน RCA ก็ใช้เป็นขันล็อคสายแทน เพื่อที่จะสามารถถอดเปลี่ยน C output ได้ง่ายขึ้น จะทำให้เสียงแย่กว่า บัดกรีตรงจากบอร์ด -> C -> RCA มากไหมครับ?

หรือต่อผ่าน switch ไว้สำหรับสลับใช้ C output สัก 2-3 ค่าได้ไหมครับ? (ควรไหมครับ?)
