หัวข้อ: ขอสอบถามเรื่องเฟสของ หม้อแปลง Output หน่อยครับ

[โต้ง DIY]

น้าๆมาแสดงความยินดี แสดงว่า ถูก
"หนูทำได้"

[Warm]

[wat12(คุ้ม)]



[prasan]



[โต้ง DIY]

ใช้งานได้ครับ มีผลกับเสียงครับ ลองอ่านตามลิงค์นี้ดูก่อนครับ

http://diysmileaudio.com/board/index.php?topic=2119.0

[auiol]

ขอถามหน่อยครับ ถ้าเราไม่สนใจเรื่องเฟส หม้อแปลง
ก็ต่อใช้งานได้ใช่ไมครับ แล้วมันมีผลต่อ เสียง หรือ วงจรยังไงหรอครับ
รบกวนขอความรู้หน่อยครับ
ขอบคุณครับ

[โต้ง DIY]

ขอบคุณครับ และขออภัยครับ ผมถามไม่ เคลียร์เอง


หลังจากงง มาหลายวัน ผมคิดว่าพอเข้าใจแล้วครับ  เข้าใจว่าที่งงเพราะผมไปหาจุดตั้งต้นไม่ถูก ไปสนใจแต่เฟสไม่ดูทิศกระแส ประกอบข้อมูลที่หามาไม่รู้แหล่ง ผิดมั้งถูกมั้ง เลยงงหนัก

ตอนนี้ ผมเข้าใจว่า หม้อแปลง Audio output transformer ส่วนใหญ่จะเป็นหม้อแปลงที่ Pri / Sec พันไปทางเดียวกัน ทิศทางของกระแส เข้าหม้อทางขั้วที่มี dot ฝั่ง pri จะทำให้เกิด กระแสออกจากทางขั้วที่มี dot ฝั่ง Sec เฟสจะตรงกัน

จริงๆผมน่าจะเข้าใจ ตั้งแต่ที่คุณประสานอธิบายตั้งแต่วันแรกแล้ว

ต้องขออภัยด้วยครับ สงสัยเมา 037 ดูใหม่อีกทีนะครับ

ขอบคุณเพื่อนๆทุกท่านครับ

[Mr. Tube]

ขอบคุณครับ ผมงงอยู่นานแล้วครับ ถ้าเฟสสามจุดถูกแล้ว แต่มันยังขัดแย้งกับที่คุณ Mr Tube บอกว่าผมจำมาผิด

หรือผมตั้งผมถามไม่ชัด

ถ้าเอาจุด ดำด้าน Pri ต่อที่ Plate จะต้องเอา จุดดำด้าน Sec ต่อที่ กราวด์ จะได้เฟสตรงกัน กับหลอดพาวเวอร์ที่ขับ

คุณหมายถึง Grid หรือ Plate ละครับ

ผมแสดงความเห็นไปแล้วว่ารูปวงจรญี่ปุ่นที่คุณพูดถึงมีจุดที่ไม่ถูกต้องอยู่ 1 จุด และดูแล้วไม่สอดคล้องกันอีก 1 จุด ถ้าคุณเข้าใจคุณก็คงจะหาข้อสรุปได้ว่าใครถูก แต่ถ้าไม่เข้่าใจก็สุ่มเลือกเอาซักฝั่งละกันครับ

[โต้ง DIY]

ขอบคุณครับ ผมงงอยู่นานแล้วครับ ถ้าเฟสสามจุดถูกแล้ว แต่มันยังขัดแย้งกับที่คุณ Mr Tube บอกว่าผมจำมาผิด


หรือผมตั้งผมถามไม่ชัด

ถ้าเอาจุด ดำด้าน Pri ต่อที่ Plate จะต้องเอา จุดดำด้าน Sec ต่อที่ กราวด์ จะได้เฟสตรงกัน กับหลอดพาวเวอร์ที่ขับ

เอาแบบที่ผมเข้าใจคือ ถ้าเอาจุด ดำด้าน Pri ต่อที่ Plate จะต้องเอา จุดดำด้าน Sec ต่อที่ กราวด์ จะได้เฟสตรงกัน กับหลอดขับ หรือเปล่าครับ

จำมาผิดแล้วครับ ลองดูหัวลูกศรของรูป 3 ที่ผมเขียนมาอีกทีนะครับ

ถามเลยออกไปทั้งวงจรข้างบนด้วยครับ ถ้าผมต่อ ถ้าเอาจุด ดำด้าน Pri ต่อที่ Plate จะต้องเอา จุดดำด้าน Sec ต่อที่ กราวด์ จะได้เฟสตรงกับเฟสที่ป้อนเข้า ที่ input jack หรือเปล่าครับ

ใช่ครับ

แต่ถึงอย่างอย่างไร มันก็ยังไม่สอดคล้องกับ วงจร 300B ญี่ปุ่นที่ผมลงล่าสุดอยู่ดี เพราะต่อแบบเดียวกันเฟสขาออกกับตรงกันข้าม ผมเข้าไปหาข้อมูลหม้อแปลงที่เค้าใช้ จุด ที่แสดงไว้มันน่าจะถูกแล้วครับ

มันมีอะไรซับซ้อนขนาดไหนนี้เนี้ย

ขอบคุณมากครับ

[Mr. Tube]

ก็ถูกทั้ง 3 จุดแล้วนะครับ

[โต้ง DIY]

ขอบคุณ Mr.Tube อีกครั้งหนึ่งครับ

ความจริงพอได้คำตอบว่าต้องต่อแบบไหน ผมเริ่มจะไม่อยากรู้แล้วหล่ะครับว่าทำไม มันคงยากเกินไปสำหรับผม

อยากรู้ต่ออีกหน่อยว่า รูปที่วงจรที่ผมใส่เฟสผิดตรงไหนครับ

[Mr. Tube]

เจอทางสว่างแล้วเหรอครับ ผมยังงงๆ สงสัยเป็นบัวใต้น้ำ

ยิ่งไปเจออีกรูปหนึ่งงงหนักไปอีก มีด้าน Pri มีสองคลื่นเลย


รูปนี้แสดง Negative Feedback ซึ่งน่าจะถูกแล้ว แต่ Dot ของหม้อแปลงน่าจะผิดครับ รูปคลื่นด้าน Dot ของ Primary ก็ไม่ควรจะมีครับ เพราะมันคงที่ 427V

[Mr. Tube]

    ถามต่ออีกนึดนะครับ ในกรณีที่เวาลาขด ไพรมารี่ โวลต์สูงขึ้น  เราต้องพิจารณากระแส(ac)ด้วยไหมครับว่าไหลไปทางไหน

หรือว่าแค่มันเพิ่มขึ้นและลดลงในเวลานึง ก็ทำให้เหนี่ยวนำกำลังจากขด pri ไป sec ได้แล้ว

555 ผมเพิ่งบอกไปหยกๆ ว่าอย่าไปสน DC จะทำให้หลงทาง อ่านเสร็จก็หลงเลย

AC = Alternate Current มันไหลสลับกันไปมาครับ ไม่เหมือน DC ที่มีทิศการไหลตายตัว และหม้อแปลงไม่ตอบสนอง DC ครับ มันจะส่งผ่านกำลังจาก Pri ไป Sec ได้ก็ต่อเมื่อป้อน AC ให้เท่านั้น

แล้วไฟตรงที่จุด fix มันทำให้เกิดกระแสตรงไหลผ่านขดลวดตัดแกนเหล็กทำให้มีเส้นแรงแม่เหล็กในทิศทางเดียวกันตลอดไช่มั๊ยครับ(กรณี o/p se)

...คือจริงฯแล้วผมก็ไ่ม่รู้จะถามยังไงนะครับ 55 การศึกษาผู้ใหญ่..

ใช่ครับ DC ทำให้เกิดสนามแม่เหล็กคงที่ในแกนปริมาณหนึ่งครับ สนามแม่เหล็กจาก AC ก็จะมาแกว่งบนค่าคงที่นี้อีกที

[Mr. Tube]

"ที่เหลือก็ขึ้นกับว่าเราจะ Fix ปลายไหนของ Sec ไว้ครับ ถ้า Fix Dot อีกปลายก็ได้เฟสลบ ถ้า Fix ด้านที่ไม่ Dot ฝั่ง Dot ก็จะเป็นเฟสบวกครับ"

ขอบคุณครับ เพื่อความชัวร์ถามอีกครั้งครับ ที่บอกว่า จุด Fix Sec หมายถึง จุดลงกราวด์หรือเปล่าครับ และที่บอกว่า เฟสจะเป็นบวก หมายถึงตรงกับสัญญาณที่ Plate หรือเปล่าครับ

ที่คุ้นเคยกันก็คือลง Ground ครับ แต่จริงๆ จะเป็นแรงดันบวกหรือลบก็ได้หมดแหล่ะครับ ยกตัวอย่างเช่นวงจรที่ใช้ Interstage Transformer ก็จะเห็นว่าปลายของ Sec ที่ไม่ได้ต่อกับ Grid ของหลอดถัดไป อาจจะไปต่อกับแหล่งจ่าย + หรือ - ก็ได้ เพื่อ Bias หลอดครับ

เอาแบบที่ผมเข้าใจคือ ถ้าเอาจุด ดำด้าน Pri ต่อที่ Plate จะต้องเอา จุดดำด้าน Sec ต่อที่ กราวด์ จะได้เฟสตรงกัน กับหลอดขับ หรือเปล่าครับ

จำมาผิดแล้วครับ ลองดูหัวลูกศรของรูป 3 ที่ผมเขียนมาอีกทีนะครับ

ถามเลยออกไปทั้งวงจรข้างบนด้วยครับ ถ้าผมต่อ ถ้าเอาจุด ดำด้าน Pri ต่อที่ Plate จะต้องเอา จุดดำด้าน Sec ต่อที่ กราวด์ จะได้เฟสตรงกับเฟสที่ป้อนเข้า ที่ input jack หรือเปล่าครับ

ใช่ครับ

[หลังเขา]

วงจรนี้ สาม เสตจ สัญญาณออกจากหลอดสุดท้าย (300b) เป็นเฟสลบ ตรงข้ามกับสัญญาณขาเข้าที่จุดแรก

แต่เขาดัดแปลงตรง o/p เดี๋ยวรออาจารย์มาอธิบายครับ ผมก็รอด้วยครับ เดี๋ยวอาจารย์ท่านว่างคงมาตอบ

[หลังเขา]

ผมยังมีบางอย่างอีกที่ยังไม่รู้ครับ ยังประติดประต่อไม่ได้เหมือนกัน แต่รูปนี้ก็พอเข้าใจครับ



    รูปนี้น่าจะเป็นทางสว่างนะครับ สังเกตุขด pri ฝั่งบนและล่างที่มีคลื่นฝั่งละลูก อยู่สลับตำแหน่งกัน ดำบน ดำล่าง ขาวบน ขาวล่าง  (เรียกว่าเฟสต่างกัน)

ดำและขาวอย่างละครึ่งลูก(ใน 1 คาบเวลา) หมายถึงถ้าที่ความถี่ 20 hz มันจะมีรูปคลื่นแบบนี้ 20 ลูก ภายในเวลา 1 วินาที

เวลาเขาเขียนรูปคลื่นเขาจะเริ่มจากทางซ้าย  บนเฟสบวก ซ้ายเฟสลบ  สังเกตดำเฟสบวกค่อยฯขึ้นแล้วลง คือครึ่งรอบ ขาวลงแล้วขึ้นอีกครึ่งรอบ ครบ1ลูกคลื่น




ตรงไฟเข้าที่ pri มีรหัสดอท  รูปคลื่นมันเหมือนดอทของขด sec  คือสองจุดนี้เฟสเดียวกันไงครับ



[โต้ง DIY]

เจอทางสว่างแล้วเหรอครับ ผมยังงงๆ สงสัยเป็นบัวใต้น้ำ

ยิ่งไปเจออีกรูปหนึ่งงงหนักไปอีก มีด้าน Pri มีสองคลื่นเลย


[หลังเขา]

ขอช่วยอธิบายเสริมพี่ประสานครับ

เวลาพิจารณาเฟสหม้อแปลงในวงจรให้พิจารณาแต่ AC ครับ อย่าไปสน DC เพราะจะไปผิดทางได้ครับ หลักแรกยึดไว้เลยคือจุดสีดำ (Dot) คือเฟสขดลวดตรงกันครับ หมายความว่าถ้าแรงดันที่ Dot ของ Primary เพิ่มขึ้นเมื่อเทียบกับอีกปลายนึง แรงดันที่ Dot ของ Secondary จะเพิ่มขึ้นด้วยเมื่อเทียบกับปลายของมันเอง และลดลงในทำนองเดียวกันครับ

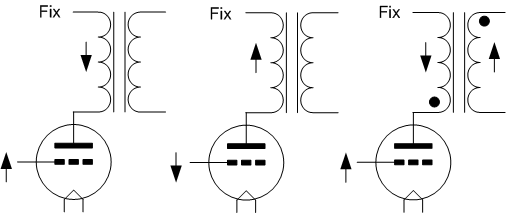

ลองดูรูปนี้ครับ

รูปแรกจากซ้าย ถ้าสัญญาณเข้ามาเป็น + แรงดันคร่อมหลอด (หรือแรงดันเพลทนั่นแหล่ะ) จะลดลง แสดงว่าแรงดันคร่อม Primary จะเพิ่มขึ้น ผมเขียนตรงตำแหน่ง B+ ไว้ว่า Fix เพื่อให้ไม่ต้องไปสนใจว่า DC มันจะเป็นกี่ Volt ประเด็นคือแรงดันตรงนี้คงที่และเป็นจุดอ้างอิงของขด Primary จะเห็นว่าแรงดันที่อีกปลายนึง (ที่ต่อกับเพลท) เพิ่มขึ้น ส่วนรูปที่ 2 ก็กลับกับรูปแรก

รูปสุดท้ายผมใส่เฟสของหม้อแปลงเพิ่มเข้าไปให้เห็นว่า ถ้าลูกศรที่ Primary ชี้ไปทาง Dot ทาง Sec ก็ต้องชี้ไปทาง Dot ด้วย ที่เหลือก็ขึ้นกับว่าเราจะ Fix ปลายไหนของ Sec ไว้ครับ ถ้า Fix Dot อีกปลายก็ได้เฟสลบ ถ้า Fix ด้านที่ไม่ Dot ฝั่ง Dot ก็จะเป็นเฟสบวกครับ

ลองไล่ดูเองซัก 2-3 รอบก็จะหายงงครับ

ก่อนอื่นต้องขอขอบคุณ อ.ปู่ Mr.Tube เป็นอย่างยิ่งเลยครับที่มาช่วยชี้ทางสว่าง

หายมึนมาหน่อยนึง เห็นภาพชัดขึ้นมากเลยครับ


    ถามต่ออีกนึดนะครับ ในกรณีที่เวาลาขด ไพรมารี่ โวลต์สูงขึ้น  เราต้องพิจารณากระแส(ac)ด้วยไหมครับว่าไหลไปทางไหน

หรือว่าแค่มันเพิ่มขึ้นและลดลงในเวลานึง ก็ทำให้เหนี่ยวนำกำลังจากขด pri ไป sec ได้แล้ว

แล้วไฟตรงที่จุด fix มันทำให้เกิดกระแสตรงไหลผ่านขดลวดตัดแกนเหล็กทำให้มีเส้นแรงแม่เหล็กในทิศทางเดียวกันตลอดไช่มั๊ยครับ(กรณี o/p se)

...คือจริงฯแล้วผมก็ไ่ม่รู้จะถามยังไงนะครับ 55 การศึกษาผู้ใหญ่..

[Warm]



[โต้ง DIY]

"ที่เหลือก็ขึ้นกับว่าเราจะ Fix ปลายไหนของ Sec ไว้ครับ ถ้า Fix Dot อีกปลายก็ได้เฟสลบ ถ้า Fix ด้านที่ไม่ Dot ฝั่ง Dot ก็จะเป็นเฟสบวกครับ"

ขอบคุณครับ เพื่อความชัวร์ถามอีกครั้งครับ ที่บอกว่า จุด Fix Sec หมายถึง จุดลงกราวด์หรือเปล่าครับ และที่บอกว่า เฟสจะเป็นบวก หมายถึงตรงกับสัญญาณที่ Plate หรือเปล่าครับ

เอาแบบที่ผมเข้าใจคือ ถ้าเอาจุด ดำด้าน Pri ต่อที่ Plate จะต้องเอา จุดดำด้าน Sec ต่อที่ กราวด์ จะได้เฟสตรงกัน กับหลอดขับ หรือเปล่าครับ

ถามเลยออกไปทั้งวงจรข้างบนด้วยครับ ถ้าผมต่อ ถ้าเอาจุด ดำด้าน Pri ต่อที่ Plate จะต้องเอา จุดดำด้าน Sec ต่อที่ กราวด์ จะได้เฟสตรงกับเฟสที่ป้อนเข้า ที่ input jack หรือเปล่าครับ

นี่เป็นสาเหตุที่ผมไม่เลือกเรียนไฟฟ้าครับ ไม่เห็นกับตา สัมผัสไม่ได้ ต้องใช้เครื่องมือวัด ใช้จินตนาการเยอะ

[Mr. Tube]

ขอช่วยอธิบายเสริมพี่ประสานครับ

เวลาพิจารณาเฟสหม้อแปลงในวงจรให้พิจารณาแต่ AC ครับ อย่าไปสน DC เพราะจะไปผิดทางได้ครับ หลักแรกยึดไว้เลยคือจุดสีดำ (Dot) คือเฟสขดลวดตรงกันครับ หมายความว่าถ้าแรงดันที่ Dot ของ Primary เพิ่มขึ้นเมื่อเทียบกับอีกปลายนึง แรงดันที่ Dot ของ Secondary จะเพิ่มขึ้นด้วยเมื่อเทียบกับปลายของมันเอง และลดลงในทำนองเดียวกันครับ

ลองดูรูปนี้ครับ

รูปแรกจากซ้าย ถ้าสัญญาณเข้ามาเป็น + แรงดันคร่อมหลอด (หรือแรงดันเพลทนั่นแหล่ะ) จะลดลง แสดงว่าแรงดันคร่อม Primary จะเพิ่มขึ้น ผมเขียนตรงตำแหน่ง B+ ไว้ว่า Fix เพื่อให้ไม่ต้องไปสนใจว่า DC มันจะเป็นกี่ Volt ประเด็นคือแรงดันตรงนี้คงที่และเป็นจุดอ้างอิงของขด Primary จะเห็นว่าแรงดันที่อีกปลายนึง (ที่ต่อกับเพลท) เพิ่มขึ้น ส่วนรูปที่ 2 ก็กลับกับรูปแรก

รูปสุดท้ายผมใส่เฟสของหม้อแปลงเพิ่มเข้าไปให้เห็นว่า ถ้าลูกศรที่ Primary ชี้ไปทาง Dot ทาง Sec ก็ต้องชี้ไปทาง Dot ด้วย ที่เหลือก็ขึ้นกับว่าเราจะ Fix ปลายไหนของ Sec ไว้ครับ ถ้า Fix Dot อีกปลายก็ได้เฟสลบ ถ้า Fix ด้านที่ไม่ Dot ฝั่ง Dot ก็จะเป็นเฟสบวกครับ

ลองไล่ดูเองซัก 2-3 รอบก็จะหายงงครับ

[prasan]

หากมีอะไรที่พอจะช่วยได้ ยินดีเสมอครับ

[หลังเขา]

ด้าน primary จุดดอทต่อเข้า B+ ด้านที่ไม่ดอทต่อเข้าเพลทครับ เวลาที่หลอดทำงานมีสัญญาณเข้ามาที่กริด จะมีผลทำให้กระแสไหลจาก B+ ผ่านขด primary ผ่านเพลท-คาโุถดแล้วลงกราวด์ กระแสที่ไหลจะทำให้เกิดการเหนี่ยวนำไปที่ขด Secondary โดยกระแสจะไหลออกจากดอทครับ

ไม่ทราบว่าผมอธิบายให้เข้าใจได้หรือเปล่าครับ

ครับ มันเหมือนน่าจะเข้าใจง่าย แต่ผมมึนครับ 55  เดี๋ยวขออนุญาติลงทะเบียนทาง pm นะครับ

[prasan]

ด้าน primary จุดดอทต่อเข้า B+ ด้านที่ไม่ดอทต่อเข้าเพลทครับ เวลาที่หลอดทำงานมีสัญญาณเข้ามาที่กริด จะมีผลทำให้กระแสไหลจาก B+ ผ่านขด primary ผ่านเพลท-คาโุถดแล้วลงกราวด์ กระแสที่ไหลจะทำให้เกิดการเหนี่ยวนำไปที่ขด Secondary โดยกระแสจะไหลออกจากดอทครับ

ไม่ทราบว่าผมอธิบายให้เข้าใจได้หรือเปล่าครับ

[หลังเขา]

สมมติเราพันหม้แปลงไฟโดยเราพันลวดสองเส้นคู่กันไปเลย ใช้เป็นปฐมภูมฺิเส้นนึง ทุติยภูมิเส้นนึง
อยากทราบว่าเฟสของจุดเริ่มต้นของทั้งสองเส้นจะมีเฟสที่ตรงกันไช่ไหมครับ

ใช่ครับ

ถ้าไช่ขอถามต่อว่า ถ้าเราเอามันมาทำ o/p se  อยากทราบว่า จุดเริ่มต้นสองจุดที่ว่ามันจะเป็นเฟสเดียวกันไช่ไหมครับ
แล้วก็เป็นรหัสดอทกันด้วยหรือเปล่า

ใช่ครับ

ขอบคุณครับ งั้นผมถามที่ผมสงสัยเลยนะครับ

ถ้าเป็นแบบนั้น ถ้าเราเอาตรงจุด ดอทของขดทุติยภูมไปใว้ที่ขั้วบวกลำโพง เราไม่ต้องเอาจุดดอทของขดปฐมภูมิใว้ที่เพลทเหรอครับ

เพราะมันเป็นจุดที่สัญญาณกระแสสลับออกมาจากเพลท น่ะครับ งงอันนี้แหละครับ

[prasan]

สมมติเราพันหม้แปลงไฟโดยเราพันลวดสองเส้นคู่กันไปเลย ใช้เป็นปฐมภูมฺิเส้นนึง ทุติยภูมิเส้นนึง
อยากทราบว่าเฟสของจุดเริ่มต้นของทั้งสองเส้นจะมีเฟสที่ตรงกันไช่ไหมครับ

ใช่ครับ

ถ้าไช่ขอถามต่อว่า ถ้าเราเอามันมาทำ o/p se  อยากทราบว่า จุดเริ่มต้นสองจุดที่ว่ามันจะเป็นเฟสเดียวกันไช่ไหมครับ
แล้วก็เป็นรหัสดอทกันด้วยหรือเปล่า

ใช่ครับ

[หลังเขา]

ผมขออนุญาตถามต่อนะครับยังงงอยู่ พอดีเริ่มสนใจหม้อแปลง

สมมติเราพันหม้แปลงไฟโดยเราพันลวดสองเส้นคู่กันไปเลย ใช้เป็นปฐมภูมฺิเส้นนึง ทุติยภูมิเส้นนึง

อยากทราบว่าเฟสของจุดเริ่มต้นของทั้งสองเส้นจะมีเฟสที่ตรงกันไช่ไหมครับ

ถ้าไช่ขอถามต่อว่า ถ้าเราเอามันมาทำ o/p se  อยากทราบว่า จุดเริ่มต้นสองจุดที่ว่ามันจะเป็นเฟสเดียวกันไช่ไหมครับ

 แล้วก็เป็นรหัสดอทกันด้วยหรือเปล่า   ต้องขอโทษโทษด้วยครับถ้าคำถามผมมันมั่วไปหน่อยแล้วเดี๋ยวจะถามอีกครับถ้าได้คำตอบ

[โต้ง DIY]

ขอบคุณคุณ Parsan มากครับ

[prasan]

ผมไม่ได้เรียนมาทางนี้เลยครับ แค่อ่านกับบัดกรีตามวงจรได้ แค่นั้น เช็คแล้ว Mark จุดดำแล้ว แต่ต่อไม่ถูก ไม่รู้อันไหนเฟสออกมาถูกครับ
 ขอบคุณครับ

ถ้าเช็กขั้วถูกต้องแล้ว และผลออกมาตามภาพที่ผมแจ้งไว้ในการทดสอบหาขั้ว ก็ต่อตามวงจรที่คุณลงไว้ได้เลยครับ ถูกทั้งสองแบบทั้งนี้ขึ้นอยู่กับ polarity (ขั้ว) ของ OPT  ครับ

ต้องขออภัยด้วยครับ สงสัยเมา 037 ดูใหม่อีกทีนะครับ

[โต้ง DIY]

ตอนแรกนึกเข้าใจแล้ว พอบอกว่าถูกทั้งสองแบบเลยขอ งง ต่อครับ รบกวนขอความกระจ่างอีกหน่อยครับ

ผมตรวจสอบหม้อแปลงแล้วผลตามรูปด้านล่าง สายเบอร์ 2 ที่ไป Plate เฟส ตรงกับ สายเบอร์ 3 แล้วจะต่อกับวงจรข้างบนนี้

ไม่รู้ว่า จะเอาสายเบอร์ 3 ไปต่อ ขั้ว + หรือ - ของลำโพง เฟสถึงจะออกมาถูกครับ

[prasan]

ผมไม่ได้เรียนมาทางนี้เลยครับ แค่อ่านกับบัดกรีตามวงจรได้ แค่นั้น เช็คแล้ว Mark จุดดำแล้ว แต่ต่อไม่ถูก ไม่รู้อันไหนเฟสออกมาถูกครับ
 ขอบคุณครับ

ถ้าเช็กขั้วถูกต้องแล้ว และผลออกมาตามภาพที่ผมแจ้งไว้ในการทดสอบหาขั้ว ก็ต่อตามวงจรที่คุณลงไว้ได้เลยครับ ถูกทั้งสองแบบทั้งนี้ขึ้นอยู่กับ polarity (ขั้ว) ของ OPT  ครับ

[aphiphot]

ขอบคุณครับ ผมดูจากรูป คุณParsan เหมือนกับ เอาจุดดำ (เฟสตรงกัน) ด้าน Pri ไปต่อกับ B+ แล้วเอา จุดดำด้าน Sec ไปต่อกับ ขั้ว + ดูแล้วจะคล้ายกับหม้อแปลง Tango ในรูปที่สอง ที่เอาจุดดำ ไปต่อ Plate แล้วเอาจุดดำอีกข้างไปต่อ COM

แต่อีกยี่ห้อในกระทู้แรก เอาจุดดำ เฟสตรงกัน ไปไว้ตรงข้าม กับ  เพราะอะไรครับ ยิ่งคิดยิ่ง งง  หรือว่าใช้กับวงจรที่กลับเฟสครับ ขอความรู้เพิ่มหน่อยครับ

ขอตอบแบบนี้นะครับ
1.ที่มาร์คสายเป็นแบบนี้อาจเกิดจากการพันลวดทองแดงขดSecที่มีทิศทางการพันตรงข้าม(สวนทาง)กับขดPri
2.อาจมีการสกรีนผิด
3.รูปบนถูก(เกิดจากข้อ2)
สรุป  ต่อวงจรเพื่อทดสอบหาขั้ว(จุดดำ)ให้เจอแล้วต่อตามทฤษฎีครับ หรืออาจมีความลึกลับมากกว่านี้...ถ้ามีมากกว่านี้ผมตอบว่าไม่ทราบครับ

[โต้ง DIY]

ขอบคุณครับ ผมดูจากรูป คุณParsan เหมือนกับ เอาจุดดำ (เฟสตรงกัน) ด้าน Pri ไปต่อกับ B+ แล้วเอา จุดดำด้าน Sec ไปต่อกับ ขั้ว + ดูแล้วจะคล้ายกับหม้อแปลง Tango ในรูปที่สอง ที่เอาจุดดำ ไปต่อ Plate แล้วเอาจุดดำอีกข้างไปต่อ COM

แต่อีกยี่ห้อในกระทู้แรก เอาจุดดำ เฟสตรงกัน ไปไว้ตรงข้าม กับ  เพราะอะไรครับ ยิ่งคิดยิ่ง งง  หรือว่าใช้กับวงจรที่กลับเฟสครับ ขอความรู้เพิ่มหน่อยครับ

[aphiphot]

ผมไม่ได้เรียนมาทางนี้เลยครับ แค่อ่านกับบัดกรีตามวงจรได้ แค่นั้น เช็คแล้ว Mark จุดดำแล้ว แต่ต่อไม่ถูก ไม่รู้อันไหนเฟสออกมาถูกครับ
 ขอบคุณครับ

ตามรูปนี้รูปด้านล่างถูกครับ

[aphiphot]

ครับจุดดำคือบวกครับทั้งสองด้านครับ (เหมือนที่พี่ประสานบอกไว้ครับ)

[prasan]

ตามนี้ครับ B+ เข้า dot ของขด primary อีกด้านเข้า plate

[โต้ง DIY]

  ผมไม่ได้เรียนมาทางนี้เลยครับ แค่อ่านกับบัดกรีตามวงจรได้ แค่นั้น เช็คแล้ว Mark จุดดำแล้ว แต่ต่อไม่ถูก ไม่รู้อันไหนเฟสออกมาถูกครับ
 ขอบคุณครับ

[aphiphot]

เพิ่มเติมนิดครับให้กำหนดขั้วไปเลยครับแบบไม่รู้อะไรเลย คือ 1,2,3,4เอาแค่ต้นปลาย แล้วทดลองตามที่พี่ประสานแนะนำหรือลิงค์ที่ผมแปะไว้ แล้วดูวาจุดดำที่ว่ามันอยู่ตรงไหนก็ให้ยึดตามนั้นครับ บางครั้งที่เพลทอาจสกรีนมาผิดหรือตัวดาต้าชีทอาจผิดก็เป็นได้ครับ ให้ยึดตามที่เราทดสอบได้จะดีกว่าครับ

[aphiphot]

ลองอ่านที่ดูครับ  http://www.minota.fagkhay.com/index5.html

[โต้ง DIY]

ตอนนี้ผมตรวจสอบขั้วเรียบร้อยแล้วครับเหมือนกันคุณ prasan แนะนำ หาตำแหน่งที่ เฟสตรงกันได้แล้วครับ แต่ไม่แน่ใจว่าจะเอา อันที่มีเฟสตรงกันเข้าที่ไหน
เข้าใจว่า จุดดำด้าน  Pri  ต่อเข้า Plate  หลอด และ จุดดำด้าน Sec เข้าที่ขั้ว  + ลำโพง

แต่สับสนเพราะบางลูกกำหนดจุดดำไว้ที่ COM ผมเลยงง ว่าอย่างไรแน่ครับ
ขอบคุณครับ

[aphiphot]

ใช่ครับ

[prasan]

ใช่ครับ

[aphiphot]

เหมือนการทดสอบหาขั้วหม้อแปลงไฟฟ้าใช่หรือไม่ครับพี่

[prasan]

ที่อยากให้ทดสอบใหม่อีกทีเพราะบางทีคนพันก็อาจกำหนดผิดพลาดได้ครับ แต่ถ้าเราพันเองถ้ากำหนดผิดก็ไม่รู้ว่าจะว่าใครนะครับ

[prasan]

ไฟที่จะเอามาเป็น V1 ถ้าเป็นไปได้ควรจะนำมาจากหม้อแปลง อาจจะเป็น 220/110V เพื่อความปลอดภัยครับเพราะจะได้ isolate ออกจากระบบไฟบ้านครับ โอกาสพลาดโดนไฟดูดน้อยกว่าครับถ้าเผลอไปจับสายไฟ Sec เส้นใดเส้นหนึ่ง

[prasan]

เพื่อความมั่นใจ จับ OPTมาทดสอบหาขั้วอีกทีดีกว่าครับ ลองดูในภาพนะครับ

[Warm]



[โต้ง DIY]

ที่สับสนเพราะไปเจออีกแบบ ถ้าเจอแบบรูปข้างล่างนี้ ที่เอาจุดดำไว้ที่ ขั้ว Com ถ้าเป็นแบบนี้ เราต้องต่อ จากจุด Com เข้าขั้ว  + ลำโพงแทน ผมเข้าใจถูกแล้วใช่ไหมครับ

[โต้ง DIY]

ถ้าเรารู้ว่าวงจรที่เราใช้ ไม่มีการกลับเฟส  และต้องการให้เฟสของสัญญาณออกมาถูกต้องจะต้องต่อสายที่ขั้วหม้อแปลงแบบไหนครับ

 ผมเข้าใจว่า จะต้องต่อให้ จุดดำด้าน  Pri  ต่อเข้า Plate  หลอด และ จุดดำด้าน Sec เข้าที่ขั้ว  + ลำโพง ตามรูปด้านล่างนี้ ถูกต้องหรือเปล่าครับ


ขอบคุณครับ
