หัวข้อ: GM70 SE เริ่มหนาวนี้ไม่รู้จะเสร็จหนาวไหน

[LEXS]

ตัวต้านทานกระเบื้อง สีขาว หลีกเลี่ยงได้ก็เลี่ยงครับ เสียงแข็ง สาก ไม่นุ่ม ไม่นวล ไม่อวล ไม่ชวนฝัน

ครับ ขอบคุณที่แนะนำครับ ช่วงนี้งานไม่คืบเลย ไม่ค่อยว่าง

[ออดิโอแมน]

ตัวต้านทานกระเบื้อง สีขาว หลีกเลี่ยงได้ก็เลี่ยงครับ เสียงแข็ง สาก ไม่นุ่ม ไม่นวล ไม่อวล ไม่ชวนฝัน

[LEXS]

ขออัพเดทนิดนึงเเก้เก้อ ได้ขอองมานิดนึง  อาร์ คาบอนด์ธรรมดา กับซุปเปอร์รีน จะมาทำซ็อกเก็ตและสลีปตต่อสายไฟ

[LEXS]

OMRON S8VM -30024C  24V 14A  เท่าที่ผมเคยใช้ power supply มาหลายรุ่น ส่วนมากจะปรับได้ตั้งแต่ 18 V- 26V
แต่ตัวนี้ปรับได้ 16V-30V ครับ  แต่อาจจะลองหาตัวที่จ่ายกระแสน้อยกว่านี้มาลองครับ อันนี้มีพัดลม มันมีเสียงดังนิดหน่อย

[Mr. Tube]

ถ้า Self Bias ก็แก้ตามนี้ครับ ข้อเสียคือต้องเพิ่มแรงดันจ่ายชดเชย Bias และต้องเผาประมาณ 5W ที่ R Cathode ครับ พอดีวงจรนี้เป็นแบบกำลังขับต่ำ เลยดูไม่มากเท่าไหร่ แต่ถ้าเป็น Full Power 1,300V Plate จะต้องเผาที่ Cathode 10-15W ต่อหลอดเลยครับ[size=78%] [/size]

[Mr. Tube]

SWICHING ตัวนี้ผมจะเอาไว้จุดไส้หลอด ปรับไฟไว้ 20V  จ่ายกระแสได้ 14A  ไม่ทราบว่าพอจ่ายให้สองหลอดมั้ยครับ

2 หลอด 6A เองครับ เหลือๆ ครับ ว่าแต่ Switching รุ่นไหนครับ ปรับได้เยอะจัง ของผม 24V ปรับได้แค่ 22.5V เอง สุดท้ายต้องแกะวงจรมาแก้ค่า R ให้เหลือ 20V

[LEXS]

วงจรที่ให้มามันเป็นแบบฟิกไบอัสใช่ใหมครับ คืออยากได้แบบเซ้วไบอัสไว้ทดลอง รบกวนจารย์ช่วยออกแบบให้หน่อยครับ ผมไม่อยากมั่วเองครับ

[LEXS]

ลองต่อไฟแบบขนานก็ ok เลยครับติดไว ร้อนเร็ว ไฟไม่ตก

[LEXS]

SWICHING ตัวนี้ผมจะเอาไว้จุดไส้หลอด ปรับไฟไว้ 20V  จ่ายกระแสได้ 14A  ไม่ทราบว่าพอจ่ายให้สองหลอดมั้ยครับ

[LEXS]

UPDATE ของนิดหน่อยครับ

[LEXS]

ฝากแฟนผมส่งหลอด 12AT7 ทางไปรษณีย์ให้แล้วครับ มีข้อผิดพลาดนิดหนึ่ง
ไม่มีเบอร์โทร.ผู้รับ แฟนผมเลยใช้เบอร์ผม แทนนะครับ
ED 9823 3419 7 TH

ขอบคุณมากครับ ไม่ได้เข้ามาหลายวันครับ มัวแต่กลับต่างจังหวัด มาอีกทีเขาไปไหนกันไกลเลย เห็นวงจรแล้วดีใจมากเลยครับ

[Malako]

ตามพัสดุให้ครับ วันนี้เปิดงานน่าจะได้รับนะครับ

[Malako]

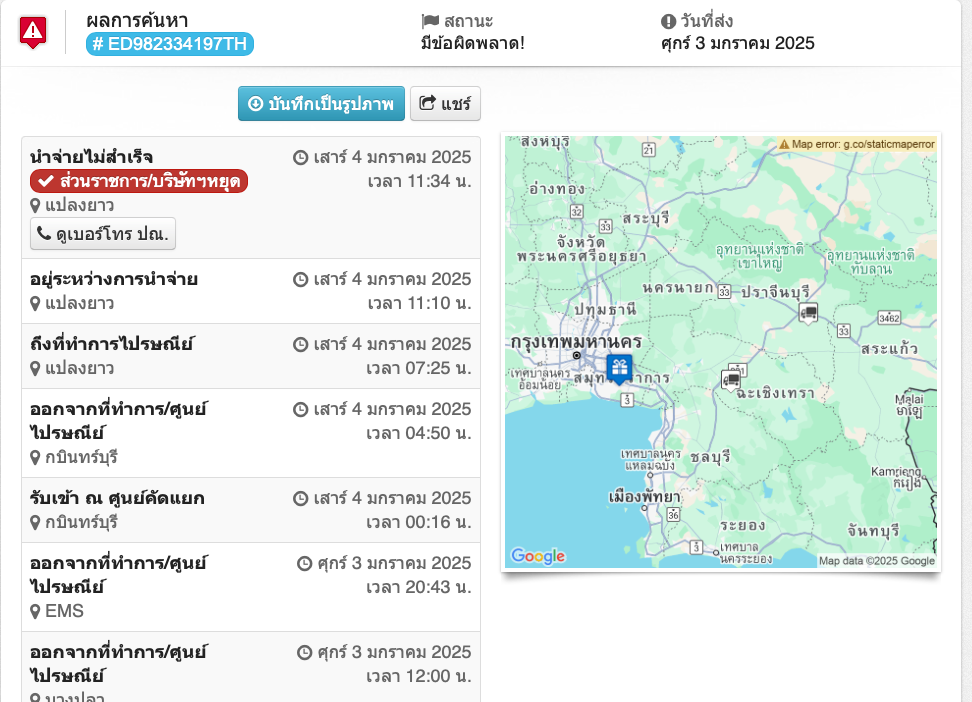

ฝากแฟนผมส่งหลอด 12AT7 ทางไปรษณีย์ให้แล้วครับ มีข้อผิดพลาดนิดหนึ่ง
ไม่มีเบอร์โทร.ผู้รับ แฟนผมเลยใช้เบอร์ผม แทนนะครับ
ED 9823 3419 7 TH

[Mr. Tube]

วงจรก็จะหน้าตาประมาณนี้ครับ

ทีนี้ก็ภาคจ่ายไฟ แนะนำ Switching ตัวนี้ครับ

https://th.aliexpress.com/item/1005008099534575.html

ซื้อมา 2 ตัว เอาไฟสูงอนุกรมกัน จ่ายได้ 600V 300mA พอสำหรับ Stereo ครับ Tap 300V ตรงกลางไปจ่ายให้ Driver ได้เลย มีไส้หลอด 6.3V ให้ แยก Ground กับไฟสูง เหมาะกับวงจร SRPP พอดี

ส่วนไฟ Bias ให้ซื้อหม้อแปลง 24-0-24 เล็กๆ 100-200mA มาต่อ Bridge ครับ ได้ 65V โดยประมาณ

ที่ต้องลงมือทำเองก็เหลือแต่ Output ละครับ

[Mr. Tube]

แรงดันอินพุทที่กริดสวิง 80 โวลต์ พีค-พีค ต้องใช้อินเตอร์สเตจไหมครับ

ไม่ถึงกับ ต้องใช้ ครับ ถ้ามีซัก 1:2 ก็จะออกแบบภาค Drive ง่ายขึ้นครับ เพราะเรามีแค่ gain 12AT7 มันไม่พอครับ และ Interstage 1:2 ก็ราคาใช่ถูก ถ้าว่ากันตาม concept ที่ว่างไว้ น่าจะเป็น AT7 SRPP ครับ

[ออดิโอแมน]

แรงดันอินพุทที่กริดสวิง 80 โวลต์ พีค-พีค ต้องใช้อินเตอร์สเตจไหมครับ

[Mr. Tube]

ที่นี้ก็เลือกว่าจะ Bias หลอดยังไง เลือกเอาระหว่าง Cathode Bias หรือ Fix Bias ครับ กรณีนี้ควรจะเลือก Fix Bias เพราะถ้าเลือก Cathode Bias จะต้องเอา Bias 120V บวกเข้าไปกับแรงดันจ่ายอีก เป็น 600+120=720V ทำแหล่งจ่าย 120V เล็กมาจ่าย Bias จะง่ายกว่าทำแหล่งจ่าย 720V ครับ


เดี๋ยวมาต่อวงจร Drive ครับ

[Mr. Tube]

เริ่มจากกำหนดจุดทำงานให้ GM70 ก่อนครับ ยกมาจากกระทู้ก่อนเลย


แรงดันเพลท 600V Load = Output Trans 5-10K SE กระแส 120mA Bias ที่ Grid -40V ครับ ทั้งหมดนี้อ่านจากกราฟครับ

[LEXS]

วงจรทีต้องการ
1 ไฟเลี้ยงต่ำ
2 วงจร SE
3 อุปกรณ์น้อยชิ้น
4 จ่ายไฟด้วยไดโอด
5 จุดใส้หลอดด้วย DC swiching พอดีมีของ

ช่วยออกแบวงจรให้ผมน่อยครับ ผมความรู้น้อยออกแบบไม่ค่อยได้ แต่อธิบายที่มาที่ไปด้วยยิ่งดีครับอยากเรียนรู้ไปด้วย
https://frank.pocnet.net/sheets/084/g/GM70.pdf

[LEXS]

เริ่มจากมีแค่นี้

[LEXS]

อยากทำมานานแล้วครับ เคยซือหลอดมาดองไว้หลายปี แล้วก็ขายกินไปเรียบร้อย  และหลายปีต่อมาก็ยังไปแอบส่องหลอดเบอร์นี้อยู่เรี่อยๆ แต่ราคาไม่ค่อยเป็นมิตรกับ
กระเป๋าสตางค์เท่าไร  แต่สุดท้ายก็ไปเอามาจนได้ ถึงแม้ว่าจะเป็นหลอดมือสองก็ตาม  ไหนๆก็เอามาแล้วก็เลยจะลองดูอีกซักครั้ง ถามว่ามีงบมากพอมั้ยบอกเลยว่าไม่มีคงต้องเริ่มที่การเก็บเล็กผสมน้อยแหละครับ หาอุปกรณ์พอมีและหาได้ ทำให้ดังให้ได้เป็นพอ จึงอยากจะขอความอนุเคราะห์จากพี่ๆและอาจารย์ทุกท่าน ด้านการออกแบบวงจรและหรือมี
ท่านไดอยากบริจาคอุปกรณ์ก็ไม่ขัดนะครับ อีกอย่างแค่หม้อแปลงนี่ก็ปัญหาใหญ่แล้ว ก็ค่อยๆแก้ปัญหากันไป อีกนานกว่าจะเสร็จ คงมีอะไรมาลงได้พอเป็นสีสันบ้างนะครับ
