หัวข้อ: เรามีวิธีเช็คทิศทางของการวาง C Coupling ยังไงครับ

[MuhMuh]

กระทู้ยอดเยี่ยมอีกแล้ว
ผมว่า detail เล็กๆ แบบนี้แหละครับที่มีส่วนทำให้วงจรเดียวกัน ของจากที่เดียวกัน ก๊อปปี้ยังไงก็ไม่ได้ดีเท่าของแท้
ขอบคุณพี่ๆ ทุกท่านสำหรับความรู้ครับ

[-=(หวาก)=-]

ผมว่าวิธีง่ายสุดคือ ลองใส่กลับไป-มา แล้วฟังเสียงเปรียบเทียบกันดู ถ้ามันต่างกัน ก็เอาด้านที่เราชอบนั่นแหละครับ เหมือนอย่างที่ผมทำกับ fuse กลับด้านแล้วเสียงมันต่างกัน ก็เอาด้านที่เราชอบเป็นโอเค  ของพวกนี้ไม่มีขั้ว กลับด้านไม่มีปัญหาอยู่แล้ว  ที่มันต่างกันอาจจะเป็นอย่างที่หลายท่านกล่าวถึงคือขั้นตอนการผลิต ทำให้ 2 ด้านส่งผ่านกระแสไฟ ได้ไม่เท่ากันครับ

ปกติผมก็ใช้วิธีนี้แหละครับ อย่างว่าอุปกรณ์ไม่มีขั้วกลับไปกลับมาได้ไม่มีปัญหา เอาเสียงที่ชอบที่สุดคับ

[bigton]

อ่าา ขอบคุณทุกท่านครับ

เคลียแจ่มแจ้งเลยครับ

[gai]

ผมว่าวิธีง่ายสุดคือ ลองใส่กลับไป-มา แล้วฟังเสียงเปรียบเทียบกันดู ถ้ามันต่างกัน ก็เอาด้านที่เราชอบนั่นแหละครับ เหมือนอย่างที่ผมทำกับ fuse กลับด้านแล้วเสียงมันต่างกัน ก็เอาด้านที่เราชอบเป็นโอเค  ของพวกนี้ไม่มีขั้ว กลับด้านไม่มีปัญหาอยู่แล้ว  ที่มันต่างกันอาจจะเป็นอย่างที่หลายท่านกล่าวถึงคือขั้นตอนการผลิต ทำให้ 2 ด้านส่งผ่านกระแสไฟ ได้ไม่เท่ากันครับ

[AnalogLism]

ความรู้ใหม่... ปกติผมต่อแบบตามใจตัวเองตลอดเอาสะดวกเข้าว่า...ต้องกลับไปเช็คดูที่ทำๆไว้แล้วซิครับ....
แล้วถ้าต่อกลับด้าน Outer Foil จะมีผลเป็นอย่างไรบ้างละครับ

การต่อ Outer Foil เข้ากับไฟสูง หรือกราวด์ (กรณีที่ไม่ได้ใช้ Coupling) เพื่อป้องกันสัญญาณรบกวนครับ

อ่านละเอียดหน่อยก็ลิงค์นี้่ครับ http://www.sbelectronics.com/images/PDFs/Outsidefoillocation.pdf

แถมด้วยวิธีการหาว่าขาไหนเป็น Outer Foil กรณี C ไม่มีมาร์คครับ ให้เอาสโคปคีบขา C ทั้งสองข้าง แล้วเอา C ไปจ่อใกล้ๆแหล่งกำเนิดสัญญาณรบกวน เช่น ใกล้ๆสายไฟ AC เป็นต้น แล้วดูระดับสัญญาณรบกวนที่เหนี่ยวนำเข้ามาที่ตัว C ให้ทดลองสลับขาเพื่อเปรียบเทียบกัน ถ้าต่อแล้วพบว่าระดับสัญญาณรบกวนต่ำสุดให้ดูว่าขาไหนต่อกับกราวด์ของสโคป ขานั้นแหละครับเป็น Outer Foil

[KOB_ATC]

     สรุปคือว่าต้องต่อย้อนตัวอักษรใช่ไหมครับพอดีผมใช้ Jensen  เหมือนในรูปอะครับ  ผมคิดว่าต่อตามตัวหนังสือเดี๋ยววันนี้ต้องกับไปแกหน่อย  หลงต่อผิดมาตั้งนาน  ต้องขอขอบคุณพี่  AnalogLism  มาก ๆ  เลบนะครับ

[ริมยม]

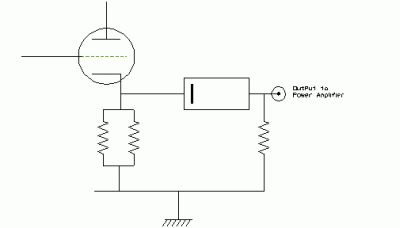

ให้เอา Outer Foil หรือด้านที่เป็นฟอยด์ด้านนอกสุดต่อกับด้านที่เป็น ไฟสูง (เพลทของหลอด) ครับ

บางยี่ห้อต้องต่อย้อนเอาด้านท้ายการอ่านตัวหนังสือรับสัญญาณเข้า เพราะ Outer Foil อยู่ด้านที่มีขีด อย่างเช่น Jensen ครับ

ความรู้ใหม่... ปกติผมต่อแบบตามใจตัวเองตลอดเอาสะดวกเข้าว่า...ต้องกลับไปเช็คดูที่ทำๆไว้แล้วซิครับ....
แล้วถ้าต่อกลับด้าน Outer Foil จะมีผลเป็นอย่างไรบ้างละครับ

[AnalogLism]

ให้เอา Outer Foil หรือด้านที่เป็นฟอยด์ด้านนอกสุดต่อกับด้านที่เป็น ไฟสูง (เพลทของหลอด) ครับ

บางยี่ห้อต้องต่อย้อนเอาด้านท้ายการอ่านตัวหนังสือรับสัญญาณเข้า เพราะ Outer Foil อยู่ด้านที่มีขีด อย่างเช่น Jensen ครับ





ของคุณ Aufklarung มาร์ค Outer Foil พอดีกับการอ่านตัวหนังสือเลยครับ

[-=(หวาก)=-]

จิงๆแล้วผมว่าไม่ค่อยมีผมต่อเสียงเท่าไหร่

แต่บางท่านว่า แม้แต่ R กับฟิวส์ยังมีขั้วเลย
ผมก็ชักจะหวั่นไหวอยู่เหมือนกันครับ แต่ที่เรียนๆมาอาจารย์ก็บอกว่ามันไม่มีขั้ว

ประโยชน์อย่างหนึ่่งคือถ้าวางตัวหนังสือไปทิศทางเดียวกัน
จะอ่านค่าง่ายและดูดีคับ

[meson]

           เรื่องของขั้ว ซี แบบชนิดนี้น่ะ ผมเองก็ข้องใจมานานแย้ว  ว่า...เอาอะไรมาตัดสินกันครับ ว่าควรจะเอาทางไหนไปทางไหน คือผมคิดของผมเองนะครับ  ตอนผลิตน่ะ สมมุติว่าเป็นโพลี่โพรไพรีน มันก็ต้องเป็นแผ่นๆใหญ๋มากแล้วนำมาตัดแบ่งเป็นแผ่นเล็กๆ แล้วจึงมาม้วนเป็นตัวๆซีที่เราใช้กันอยู่ ทีนี้ตอนที่มันเป็นแผ่นใหญ่ๆคุณสมบัติทั่วทั้งแผ่นก็น่าจะเหมือนกันเป็นมาตรฐานทั้งแผ่น แล้วพอมันถูกม้วนเป็นตัวๆแล้วเคลือบทำสีออกมา กลับเป็นว่าคุณควรจะเอาสัญญาณเข้าทางด้านนี้นะ ทั้งๆที่มันควรจะเป็นขาไหนก็ได้ ซึ่งมันก็แปลกสำหรับผม    รึว่ามันเป็นเทคนิคตอนการต่อขาออกมาให้เราใช้งานก็ไม่รู้....แต่ผมก็ไม่ซีเรียสครับ ก็อ่านตัวหนังสือเอาแบบท่านข้างบนแหละครับ เพราะถ้าเรารื้อออกมาแล้วเก็บไว้ เอามาใช้ใหม่เราจะได้ต่อในทิศทางเดิมเท่านั้นเองครับ

[Aufklarung]

สังเกตุจากเครื่องแบรนเนม เค้าจะวางให้ทิศทางการไหลของสัญญาณเสียง
ไปทางเดียวกับการอ่านตัวหนังสือบนตัว C ครับ

ผมก็ใช้วิธีนี้เหมือนกันครับ

[DS]

สังเกตุจากเครื่องแบรนเนม เค้าจะวางให้ทิศทางการไหลของสัญญาณเสียง
ไปทางเดียวกับการอ่านตัวหนังสือบนตัว C ครับ

[bigton]

คือผมลองแกะแอมป์กีต้าร์ของต่างประเทศดู พบว่า C orange drop ที่เค้าใช้เนี่ย
เค้าจะเอาสีเมจิกป้ายไว้ด้านนึ่ง เพื่อให้ต่อทิศทางของการ Coupling ได้ถูกต้อง
พอดีผมมี orange drop อยู่ เราจะเช็คยังไงคับว่าต้องหันไปทางไหน

ปล. C sprague orange drop (ชนิดโพลิโพไพรีน แบบไม่มีขั้วครับ)

ขอบคุณครับ
