หัวข้อ: ปลุกซากวิทยุหลอด Zenith เริ่มอีกครั้งครับ

[measan]

นานๆจะได้ดูได้เห็น การปัดฝุ่นขั้นเทพแบบนี้ทีครับ

[RadioTube]

ส้ม-เหลือง-เขียว สมาชิกลด5%

อ่านโค้ดแบบ DIY จริงๆครับ

แหมหลงงงตั้งนาน เล่นส่งเป็นรหัสสีความต้านทาน
ตกลงราคากระป๋องละ 345 บาทสมาชิกลด 5 %
ราคาเอาเรื่องเหมือนกันนะครับ



พอดีผมไม่มีตัวเลือกครับ แถวบ้านจะมีก็สีสเปร์ทั่วไปเช่นTOA,Bosnyอะไรประมาณนี้ เคยพ่นแต่ไม่ค่อยประทับใจ เดี๋ยวขอลองตัวนี้หน่อย(ปรกติแล้วผมไม่มีประสพการณ์พ่นสีนะ แต่เห็นว่าเมื่อเป็นสมาชิก Diyแล้วต้องลงมือครับ พี่น้อง)
         เอาแต่เช้าเลยวันรัฐธรรมนูญ พ่นบอร์ดี้เป็นสีนำตาล(ครั้งที่3น่าจะสุดท้าย)

                                  ดูเนื้อสีว่าเนียนหรือเปล่า ขอคำแนะนำด้วยครับว่าขั้นตอนที่ถูกต้องและต่อไปควรเคลือบหรือเปล่าครับ

[rexking99]

ส้ม-เหลือง-เขียว สมาชิกลด5%

อ่านโค้ดแบบ DIY จริงๆครับ

แหมหลงงงตั้งนาน เล่นส่งเป็นรหัสสีความต้านทาน
ตกลงราคากระป๋องละ 345 บาทสมาชิกลด 5 %
ราคาเอาเรื่องเหมือนกันนะครับ



[MrHelix]

ส้ม-เหลือง-เขียว สมาชิกลด5%

อ่านโค้ดแบบ DIY จริงๆครับ

[toy]

รอชมครับ

[RadioTube]

ส้ม-เหลือง-เขียว สมาชิกลด5%

[rexking99]


สีที่จะพ่นครับจาก True Value

สนใจสีพ่นพลาสติก ราคากระป๋องละเท่าไรครับ



[RadioTube]

สวยงามมากครับ รอดุมันกลับมาร้องเพลงอีกครั้งครับพี่

<ตอนดูรูปแรกนึกว่า 2รูซ้าย ขวา เป็นลำโพง ก็ตกใจว่ายุคนั้นมีระบบ Stereo ด้วยวุ้ย 555> ว่าแต่ด้านนึงเป็นนาฬิกาแล้วอีกด้านคืออะไรหรอครับพี่

มันคือ Tuning หมุนหาคลื่นวิทยุ ไอ้ตัวชี้คลื่นคล้ายปุ่มปรับความร้อนเตารีดสมัยโบราณครับ

[RadioTube]

                                        ทำพลาสติกปิดหน้าปัทม์ใหม่


                                          สีที่จะพ่นครับจาก True Value

                                          ลองพ่นสีเทียบครับ แดงและนำตาลบนท่อ Pvc

[EaGLEViEW]

สวยงามมากครับ รอดุมันกลับมาร้องเพลงอีกครั้งครับพี่

<ตอนดูรูปแรกนึกว่า 2รูซ้าย ขวา เป็นลำโพง ก็ตกใจว่ายุคนั้นมีระบบ Stereo ด้วยวุ้ย 555> ว่าแต่ด้านนึงเป็นนาฬิกาแล้วอีกด้านคืออะไรหรอครับพี่

[Zenith]

สวยคับ ๆ ขอให้ทำเสร็จไว ๆ นะคับ

[RadioTube]

ดองมานาน สถานการณ์ดีขึ้น ขอเริ่มต่อเลยครับ

                                     เก็บรอยแตกด้วยสีโป้วรถยนต์(ของเดิมแตกบิ่นหายไปเลย)

                                      วางเครื่องคราวๆเทียบสี จะทำเป็น2นะ ด้าหน้าเอาแดงไว้ก่อน ตัวถังนำตาล

[toy]

นี่สิของจริง นับถือ

[Old Tube]



[RadioTube]

ต้องขออภัยครับ งานเข้าเต็มๆครับช่วงไฮท์-ซีซันเลยต้องลุยงาน ส่วนเครื่องที่ทำมีเยอะเลยครับเดี๋ยวลงมือทำครับ เจ้า Zenith ก็ค้างอยู่ครับ

น่าจะมี fm ด้วยนะยุคนี้

ขุดมาดูกัน ไปถึงไหนแล้วครับ จะได้เป็นแนวทาง เรื่องการปรับนาฬิกา

[moo]

น่าจะมี fm ด้วยนะยุคนี้

[น้องเชน]

ขุดมาดูกัน ไปถึงไหนแล้วครับ จะได้เป็นแนวทาง เรื่องการปรับนาฬิกา

[gob]

ที่เครื่อง ฝาที่ส่งไปให้ มันเขียน ไฟ 110v 60Hz ครับผม

[masterAT]

ใช่แล้วครับ มันต้องเปลี่ยนความถี่ไฟฟ้าเป็น 110Volt. 60Hz ทำไงครับ

สวัสดีครับ

ผมว่าก่อนอื่นลองตรวจสอบให้มั่นใจว่า นาฬิกาเดินช้าไปประมาณ 16.66% หรือเปล่าครับ เพื่อตรวจสอบให้มั่นใจว่า มอเตอร์นาฬิกายังทำงานได้อย่างดี หลังจากมั่นใจแล้ว ผมแนะนำให้สร้าง Inverter 110V60Hz ขึ้นมาใช้งานเลยครับ ไม่น่าจะลงทุนมากนักครับ น่าจะเป็นทางออกที่ดีที่สุดครับ

ข้อเสียของวงจรนี้คือ เป็น Square Wave ครับ แต่ผมคิดว่าไม่น่ามีปัญหาครับ

[NAFU]

ไล่เ็ช็คกันจนเจอตัวแล้วครับ ไฟสูงจาก Plate 12BA6 รั่วผ่านแผ่นไมก้าตรงฐานภายในกระป๋อง IF.แล้วส่งเสียงรบกวนไปยังหลอด  Detector
12AT6 ตอนนี้ต้องลอยขาชุดไฟสูงต่อกับคอล์ยโดยตรง มันดังแล้ว ครับพี่น้อง เป็นวิทยุ AM.ที่เสียงดีมากในรอบเดือนนี้เลย
แต่ตอนนี้จะแก้เรื่องความถี่ไฟฟ้ายังไงดีถึงนาฬิกาจะเดินตรงช่วยที(ซื้อวิทยุ ได้นาฬิกา )

[Setpoint]

ใช่แล้วครับ มันต้องเปลี่ยนความถี่ไฟฟ้าเป็น 110Volt. 60Hz ทำไงครับ

   ถ้าจะใช้ไฟ 50 Hz คงต้องเปลี่ยน Rotor อะครับ
   หรือจะหาเครื่องแปลงไฟมาใช้ก็ไม่น่าคุ้มนะ
   หรือทำเฟืองใหม่

เอาไปใช้ที่ญี่ปุ่นสิ อิอิ...  ล้อเล่นน่ะครับ

[sathiya]

สุดยอดจริงๆ d_dเป็นผม

[bigraikeed]

---------ความพยามสุดยอดครับ

[Prayong]

     นับถือในฝีมือเลยครับพี่ ถ้าเป็นผมคงฝังมันไปแล้ว ปลุกยังไงคงไม่ตื่นแน่ๆ

[dekdek]

ใช่แล้วครับ มันต้องเปลี่ยนความถี่ไฟฟ้าเป็น 110Volt. 60Hz ทำไงครับ

   ถ้าจะใช้ไฟ 50 Hz คงต้องเปลี่ยน Rotor อะครับ
   หรือจะหาเครื่องแปลงไฟมาใช้ก็ไม่น่าคุ้มนะ
   หรือทำเฟืองใหม่

[RadioTube]

ไล่เ็ช็คกันจนเจอตัวแล้วครับ ไฟสูงจาก Plate 12BA6 รั่วผ่านแผ่นไมก้าตรงฐานภายในกระป๋อง IF.แล้วส่งเสียงรบกวนไปยังหลอด  Detector
12AT6 ตอนนี้ต้องลอยขาชุดไฟสูงต่อกับคอล์ยโดยตรง มันดังแล้ว ครับพี่น้อง เป็นวิทยุ AM.ที่เสียงดีมากในรอบเดือนนี้เลย
แต่ตอนนี้จะแก้เรื่องความถี่ไฟฟ้ายังไงดีถึงนาฬิกาจะเดินตรงช่วยที(ซื้อวิทยุ ได้นาฬิกา )

[gob]

รออ่านต่อครับ ทำได้ไงครับนี่ สุดยอดแล้วครับ

[RadioTube]

ใช่แล้วครับ มันต้องเปลี่ยนความถี่ไฟฟ้าเป็น 110Volt. 60Hz ทำไงครับ

[RadioTube]

Standard H type rotor in copper housing. Rotor is labeled:

นาฬิกาเดินด้วยไฟฟ้าหรือเปล่าครับ เครื่องใช้ไฟ 110 หรือ 220 กี่ Hz

ไฟ 110 ครับ เดินเรียบแบบไม่มีกระตุกครับ

ผมไม่แน่ใจครับ น่าจะ60Hzครับ
H3 HNK
TOP
M2275
3.6 RPM
60C
355
The other side of the rotor is labeled:

Telechron

[BLUEKITE]

มาลุ้นเอาใจช่วยครับถ้าฟื้นคืนชีพได้นี่เยี่ยมจริงๆครับ...นับถือๆๆๆๆๆๆ

[Mc]

นาฬิกาเดินด้วยไฟฟ้าหรือเปล่าครับ เครื่องใช้ไฟ 110 หรือ 220 กี่ Hz

ไฟ 110 ครับ เดินเรียบแบบไม่มีกระตุกครับ

นาฬิกา น่าจะเดินแบบมอเตอร์ คุมความเร็วด้วยความถี่ของไฟฟ้า คงต้องลองหาข้อมูลว่า ความถี่ไฟฟ้าเดิมของเครื่องรุ่นนี้ 50 หรือ 60 Hz ครับ

[RadioTube]

นาฬิกาเดินด้วยไฟฟ้าหรือเปล่าครับ เครื่องใช้ไฟ 110 หรือ 220 กี่ Hz

ไฟ 110 ครับ เดินเรียบแบบไม่มีกระตุกครับ

[RadioTube]

มันไม่ง่ายเหมือนที่คิดครับ แสงหลอดออกมาสวย ไฟเลี้ยงถูกต้องตามวงจร แต่พอเร่งโวลลุ่มซิครับ เสียงไฟช็อตออกลำโพงแกรกกรากลั่นเลยครับ
เสียงดีด้วย แต่ไม่ได้ยินเสียงวิทยุเหมือนที่ต้องการ

[Mc]

นาฬิกาเดินด้วยไฟฟ้าหรือเปล่าครับ เครื่องใช้ไฟ 110 หรือ 220 กี่ Hz

[narong2198]

อย่างนี้แหล่ะ สุดยอด ขอคารวะในฝีมือ

[RadioTube]

ตัวตู้ก็ต้องทำใหม่ครับจะหาซื้อเหมือนฝรั่งมันก็ไม่มีปัญญา(ได้่ข่าวว่ามันมีขายเหมือนกัน)หลายตังค์

[bb]

สุดยอดจริงๆท่านเล่นเสียงนี่

[RadioTube]

เอาน่าคุณ gob อย่าซีเรียสเรื่องส่ง Fisher เครื่องละ20,000ไปซ่อมนักเลย มาดูเครื่องที่คุณขายมา500ให้ผมนี่ สุดยอด เพราะมันเป็นวิทยุสะสมของฝรั่งเหมือนกัน
เจ้าตัวนี้มันตั้งแต่ปี 1954 คิดแล้วก็ประมาณ 55 ปีขึ้นนะ มันแก่กว่าใครที่เราเล่นกันอยู่นะ ถ้าฝรั่งรู้ว่าผมเอาซากจากคุณมาทำนี่มันต้องตกใจแน่ๆ (ล้อเล่นน่า)
 รายงานครับ นากาเดินแล้วครับ แต่มันช้ามากๆใครรู้ช่วยที เพราะนากามันมีหน้าที่ของมันอยู่ คือดูเวลา(แหงละ) ตั้งเวลาปิดวิทยุ และสวิทย์ปิด เปิดวิทยุก็อยู่ตรงนี้
ส่วนตัววิทยุ ก็ต้องเปลี่ยน Cap เสียก่อน แต่ Cap Powered Filter วัดแล้วไม่เสียครับ หลอดขอถอดมาจากเครื่อง Sanyo ครับ เบอร์เดียวกัน

[gob]

มารออ่านต่อครับ ดูความคืบหน้าครับ ว่าทำการบูรณะได้สวยขนาดไหน

[Zenith]

มาแอบดูครับ วิทยุชื่อเดียวกับผมเลย....ขอให้สำเร็จไว ๆ นะครับ

[RadioTube]

เช็คแล้วครับค่าของอุปกรณ์ตรงกับวงจรเลย ดังนั้นเบอร์หลอดก็ถูกตามวงจรด้วยแน่นอนครับ

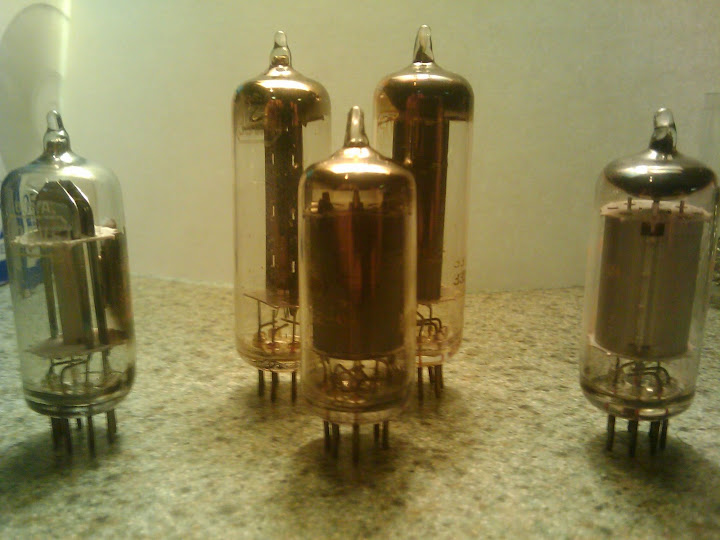

มี 12BE6,12BA6,12AT6,35W4และ50C5 ครับ

[เบน]

ไม่รุ้ว่าใช่ เจ้าเครื่องที่กำลังทำอยุ่รึเปล่า แต่เห้นว่าใช้หลอดชุดคล้ายๆกันเลย

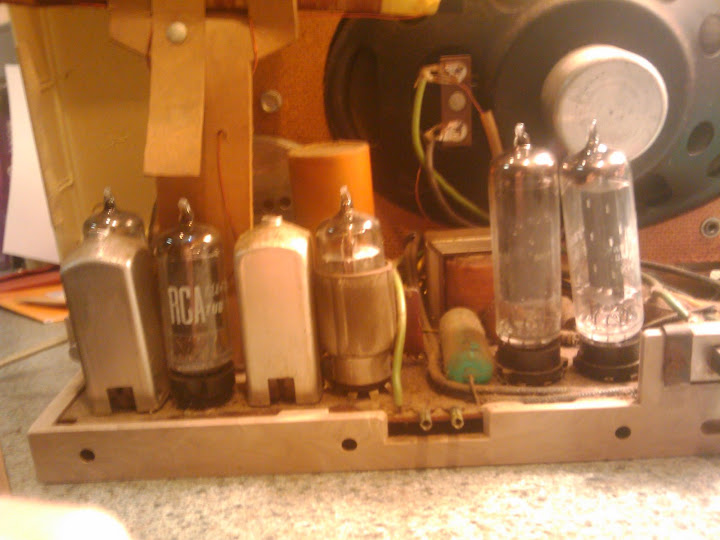

from left to right front to back is 12AV6, 12BA6, 12BE6, 35W4, 50C5.





50C5, 12BE6, 12BA6, 35W4 and 12AV6.

[RadioTube]

ทำได้ไงครับเนี่ย ผมตั้งทิ้งที่บ้านอยู่นานแล้ว แต่คุณเล่นเสียงกำลังปลุกมันขึ้นมา...

กำลังรอหลอดคุณgobอยู่ไงครับ ท่านส่งมาให้มีแต่ซากนี่ หุ หุ ถ้าเจอหลอดอย่าลืมโยนมาละจะรอ

ตอนซื้อมาไม่มีหลอดเลยครับ
เดี๋ยวหากเจอเครื่องแบบเดียวกันจะแจ้งให้ทราบครับ รอดูผลการซ่อมต่อไปครับ
รูปสึกว่าเมื่อวานผมรื้อๆ มีฝาด้านล่างที่แตกอยู่ครับ เดี๋ยวจะส่งไปให้ครับ

ขอบคุณครับ

[gob]

ทำได้ไงครับเนี่ย ผมตั้งทิ้งที่บ้านอยู่นานแล้ว แต่คุณเล่นเสียงกำลังปลุกมันขึ้นมา...

กำลังรอหลอดคุณgobอยู่ไงครับ ท่านส่งมาให้มีแต่ซากนี่ หุ หุ ถ้าเจอหลอดอย่าลืมโยนมาละจะรอ

ตอนซื้อมาไม่มีหลอดเลยครับ
เดี๋ยวหากเจอเครื่องแบบเดียวกันจะแจ้งให้ทราบครับ รอดูผลการซ่อมต่อไปครับ
รูปสึกว่าเมื่อวานผมรื้อๆ มีฝาด้านล่างที่แตกอยู่ครับ เดี๋ยวจะส่งไปให้ครับ

[เบน]

หลอดที่ผมมี ก็ TEN 12BE6  // National 12BA6 อ่าคับ ราคา เดี่ยวpm ไปให้ครับ

ขอไปรื้อๆดูอีกที

ปล.ลืมอ่านให้ดี  ว่าวงจรมันยังไม่ใช่ของมัน ใว้ อยากได้หลอดไหน ถามมาหล่ะกันครับผม กลัวส่งไปแล้วไม่ได้ใช้

[RadioTube]

ทำได้ไงครับเนี่ย ผมตั้งทิ้งที่บ้านอยู่นานแล้ว แต่คุณเล่นเสียงกำลังปลุกมันขึ้นมา...

กำลังรอหลอดคุณgobอยู่ไงครับ ท่านส่งมาให้มีแต่ซากนี่ หุ หุ ถ้าเจอหลอดอย่าลืมโยนมาละจะรอ

[gob]

ทำได้ไงครับเนี่ย ผมตั้งทิ้งที่บ้านอยู่นานแล้ว แต่คุณเล่นเสียงกำลังปลุกมันขึ้นมา...

[RadioTube]

เอารูปฝาหลังมาให้ดูเป็นแบบครับ



มี 12BE6 ของ TEN อยู่หลอดเดียว

หลอดพวกนี้ลองถามท่านมุนิลดูครับ เห็นออกมาบ่อยๆ

ขอบคุณครับ รอหลอดเดี๋ยวทำแท่นกับนากาก่อนครับ 12BE6 สนใจครับ PM มาครับ ส่วนที่เหลือเดี๋ยวลองหาในบอร์ดซื้อขายก่อน

[bb]

หลอดพวกนี้ลองถามท่านมุนิลดูครับ เห็นออกมาบ่อยๆ

[เบน]

  มี 12BE6 ของ TEN อยู่หลอดเดียว

[rexking99]

เอารูปฝาหลังมาให้ดูเป็นแบบครับ



[Aufklarung]

ผมมีบางหลอดในวงจรที่ลงไว้ครับ ขอเวลารวบรวมสักหนึ่งวัน ที่แน่ๆ 12BE6 ครับ

[RadioTube]

วงจรกับรุ่นเครื่อง น่าจะใกล้เคียงสุด Zenith L520

[RadioTube]

ไม่ธรรมดานะ มีนากาด้วย

[RadioTube]

ลองเติมซากด้วยแผ่นพลาสติก

[RadioTube]

หลังจากได้ซากมาจากเพื่อนในเวปนี้แหละครับ มันคือซากจริงๆ ตู้แตกยับเหลือประมาณ65% หลอดไม่มี ลูกบิดไม่มี ใครมีหลอดขอบริจาคหน่อย(ถูกๆ)กะจะลองดูครับ
