หัวข้อ: การต่อใช้งาน C Coupling ของ Jensen

[marky]

ผมลองสลับอย่างว่าดูแล้วครับ เป็นอย่างงั้นจริงแท้แน่นอน
...วงจรเป็น plate load ทีแรกผมนำด้านที่ไม่มีแถบคาดนั้นไปต่อ เสียงจะพุ่งดีแต่เห็นชัดมากๆเรื่องวงดนตรีรวมถึงนักร้องจะรวมตัวเป็นก้อนกระจุกอยู่ที่ตรงกลางครับ
...พอได้ลองสลับนำด้านที่มีแถบคาดมาต่อกับ plate load เท่านั้นล่ะ เสียงจะกระจายไปตามตำแหน่งอย่างเห็นได้ชัดเจนเลยนะครับ
รู้สึกถึงความเปลี่ยนแปลงอย่างน่าประหลาดใจจริงๆ

[ADA]

ปูเสื่อรอฟังครับ...

[ธีรพัชร์ TJAM]

ถามเพิ่มอีกทีครับ ยังงงๆอยู่ พอดีเพิ่งเอา C น้องเจนมาต่อ
สรุป 1. ถ้าวงจรเป็น plate load แถบดำต่อกับ plate
      2. ถ้าวงจรเป็น cathode follower ก็เอาแถบดำต่อจาก cathode เหมือนกันใช่ไหมครับ

   คิดว่าใช่ เพราะรับสัญญาณขาออกเหมือนกันครับ
แต่ไม่เคยลอง รอคนเคยลองเฉลยอีกทีครับ

[kantang]

ถามเพิ่มอีกทีครับ ยังงงๆอยู่ พอดีเพิ่งเอา C น้องเจนมาต่อ
สรุป 1. ถ้าวงจรเป็น plate load แถบดำต่อกับ plate
      2. ถ้าวงจรเป็น cathode follower ก็เอาแถบดำต่อจาก cathode เหมือนกันใช่ไหมครับ

[ธีรพัชร์ TJAM]

C Jensen, Jupiter จะมีมาร์คแถบสีดำด้านหนึ่งครับ แถบดำๆจะเป็นตัวบอกด้าน Outer Foil ครับ การใช้งาน Coupling จาก Plate ต้องเอาด้านที่มีแถบสีดำต่อครับ
เหตุผลเรื่องการป้องกันสัญญาณรบกวนครับ ถ้าไปใช้งานที่ต้องต่อด้านใดด้านหนึ่งลงกราวด์ ก็เอาด้านที่มีแถบสีดำลงกราวด์ครับ

  ผมเข้าใจว่า แถบดำต่อจาก plate ครับ
ลองต่อทั้ง2แบบ ต่อจาก plate เสียงดีกว่าครับ

[ลำน้ำ]

ที่ผมเข้าใจ มาจาก คุณ Analoglism  มันกลับกันนะครับ คือเอาแถบดำลง Ground

----------------------------------------------------------------------------------------------------
เขียนเพิ่มครับ (คิดแย้งกับตัวเองครับ)

หลักการที่ผมได้มาจาก คุณ Analoglism คือ ให้เอาแถบดำ ลง Ground เพื่อป้องกันสัญญาณรบกวน
ดูไปดูมา พิจารณา วงจรไปด้วย วงจรที่ให้มาเป็น Cathdoe Follower

ซึ่งด้านที่ต่อจาก Cathode จะมีความเป็น Ground มากกว่า อีกด้านนึ่ง เพราะส่วนมาก R Cathode จะประมาณ 5-20K
แต่อีกด้านจะเป็นระดับ 100K-470K

ดังนั้นจากความรู้ที่ได้ และ รูปวงจร ยังสอดคล้องกันครับ OK OK

รูปมายืนยัน สำหรับงาน Coupling

[Tui]

รูปมายืนยัน สำหรับงาน Coupling

[Tui]

ขอบคุณมากครับ สำหรับคำถาม และคำตอบ
สงสัยมานานเหมือนกัน (คิด)ว่าจะโพสถาม มาเจอคำถาม-ตอบ แบบนี้เคลียร์เลย

[Old Tube]



[TOM]

ความรู้ใหม่ที่คุณ Bang Doi บอก ...... แต้โชคดี  เพราะไม่ได้ใช้ C แบบนี้ .............

[narong2198]

ได้ข้อสรุปซักทีครับ    คราวนี้ผมจะได้เทส C. ได้อย่างถูกต้องและมั่นใจขึ้น

คราวนี้ ต้องรีบ Review ออกมาหลาย ๆ ตัวนะ

[marky]

ได้ข้อสรุปซักทีครับ    คราวนี้ผมจะได้เทส C. ได้อย่างถูกต้องและมั่นใจขึ้น

[narong2198]

น้องเจนผมเอาสีดำต่อกับเพลทครับ เสียงดีกว่าสีแดงเห็นๆ

แม่นแล้ว ในปรี EF184 ผมลองต่อเอาเข้าแดง เพื่อทดสอบ ปรากฏว่ามีจี่ ๆ เบา แต่พอเอากลับด้านเท่านั้นมันก็เงียบไป
เล่นเอง ฟังเอง มันไม่ค่อยมั่นใจ ได้คุณ bang doi และคุณ AnalogLism ออกมายืนยันอย่างนี้ สบายใจเสียทีว่าเราไม่เพี๊ยนน่ะครับ

[bb]

น้องเจนผมเอาสีดำต่อกับเพลทครับ เสียงดีกว่าสีแดงเห็นๆ

[AnalogLism]

ใช้หลักการเดียวกันได้ครับ  อันไหนไม่มีมาร์ค ถ้ามีสโคป ก็ลองเอาสโคปจับแล้วเอาไปจ่อแถวๆสาย AC หรือหม้อแปลงไฟฟ้า ด้านที่ต่อกับกราว์ด และสัญญาณฮัมเหนี่ยวนำมาน้อยสุดด้านนั้นเป็น Outer Foil ครับ

[bb]

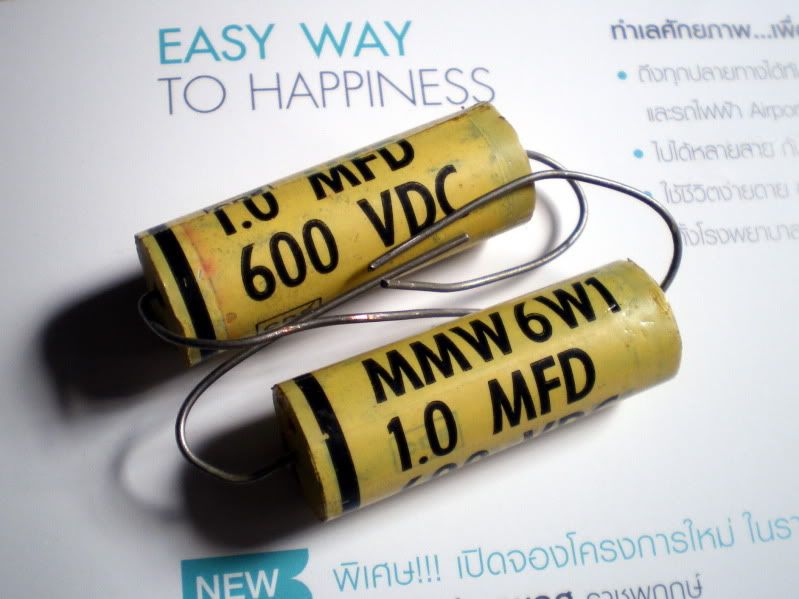

ไม่ทราบว่า C ดังในรูป
พอจะใช้หลัการเดียวกับ Jensen ได้หรือไม่ครับ



[/quoteไอ้ตัวแดงๆต้องเอามาให้ผมทดสอบทิศทางให้ครับถึงจะรู้

[MrHelix]

คล้าย มาร์คของหัวลูกศรหรือเปล่าครับ ------>


[narong2198]

ไม่ทราบว่า C ดังในรูป
พอจะใช้หลัการเดียวกับ Jensen ได้หรือไม่ครับ

[narong2198]

C Jensen, Jupiter จะมีมาร์คแถบสีดำด้านหนึ่งครับ แถบดำๆจะเป็นตัวบอกด้าน Outer Foil ครับ การใช้งาน Coupling จาก Plate ต้องเอาด้านที่มีแถบสีดำต่อครับ
เหตุผลเรื่องการป้องกันสัญญาณรบกวนครับ ถ้าไปใช้งานที่ต้องต่อด้านใดด้านหนึ่งลงกราวด์ ก็เอาด้านที่มีแถบสีดำลงกราวด์ครับ

ผมเองก็ใช้วิธีลองผิด ลองถูก ต่อฟังทั้งสองด้าน แต่ปรากฏว่า เสียงฟังออกแตกต่างกัน
ทีแรกต่อเข้าทางด้านแดง (ตามตัวอักษร) ก็ฟังว่าเสียงมันสงัดดี ตำแหน่งนักร้องชัดเจน แต่เวทีเสียงแคบ มันกระจุกอยู่ตรงกลาง  พอลองต่อเอาทางด้านแถบดำ (Outer Foil) ซึ่งย้อนตัวอักษร ฟังครั้งแรกเวทีเสียงมันกว้าง เสียงไม่สงัด ออกฟุ้ง แต่ก็ใจเย็นปล่อยทิ้งไว้ ฟังมันไปเรื่อย ๆ ประมาณสัก 10 ชม. กลับพบว่า เวทีเสียงที่กว้างนั้น กลับไม่ฟุ้ง ตำแหน่งนักร้องชัดเจน รายละเอียดปลายแหลมดีกว่าต่ออย่างแรก
ขอขอบคุณ ที่คุณ AnalogLism ที่ช่วยให้ข้อมูลครับ


ลองดูชัด ๆ อีกที ว่ามันมีแถบชี้บ่งไว้ชัดเจนครับ

[AnalogLism]

C Jensen, Jupiter จะมีมาร์คแถบสีดำด้านหนึ่งครับ แถบดำๆจะเป็นตัวบอกด้าน Outer Foil ครับ การใช้งาน Coupling จาก Plate ต้องเอาด้านที่มีแถบสีดำต่อครับ
เหตุผลเรื่องการป้องกันสัญญาณรบกวนครับ ถ้าไปใช้งานที่ต้องต่อด้านใดด้านหนึ่งลงกราวด์ ก็เอาด้านที่มีแถบสีดำลงกราวด์ครับ

[Eak-tubeamp]

C ดีๆ อย่าง jensen ไม่ให้ลองนะครับ

[narong2198]

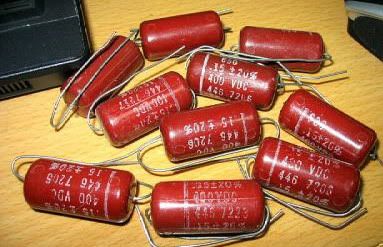

C russia pio ผมต่อเรียงตามตัวอักษรครับ ยังไม่เคยลองย้อนตัวอักษร ไม่รู้ว่าเสียงเป็นแบบไหน

อย่างนี้ต้องลองนะครับ

[Eak-tubeamp]

C russia pio ผมต่อเรียงตามตัวอักษรครับ ยังไม่เคยลองย้อนตัวอักษร ไม่รู้ว่าเสียงเป็นแบบไหน

[narong2198]

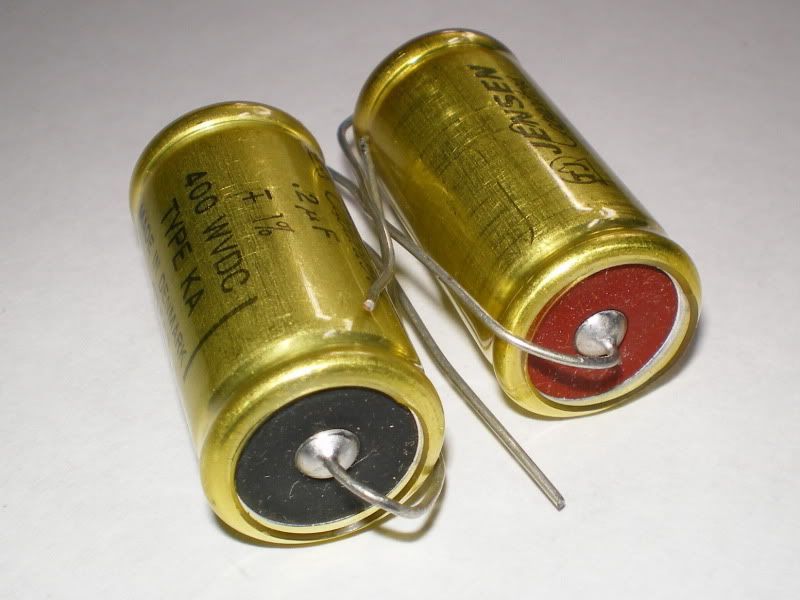

Jensen Capacitor จะมีสีกำกับที่ขั้วขาของ C แต่ละด้าน เป็นสีแดง กับดำ
หากต่อใช้งานโดยยึดหลักการเรียงตามตัวอักษรยี่ห้อ ก็จะต้องเอาสัญญาณเข้าทางด้านแดง (เรียงตามตัวอักษร) แล้วก็ด้านออกดำ
ที่นิยมต่อใช้งาน ควรเอาสัญญาณเข้าด้านไหน และออกด้านไหนกัน ขอแบ่งบันประสบการณ์บ้างครับ
