หัวข้อ: นอกเรื่องแต่เกี่ยวกับแอมป์(หรือเปล่า) mini CNC (Update)

[YOD]

ใช้โปรแกรมออกแบบเสร็จแล้ว เลือกULPที่วงกลมไว้ ถ้าไม่มีไฟล์pcb-gcode setup ให้ไปดาวโหลดมา ต่อไปก็ไม่ยากแล้วทดลองดูครับ

[ADA]

แกนสำเร็จรูปสามารถหาซื้อได้ที่ไหนครับ แบบที่มี encoder ด้วยก็ยิ่งดีครับ  อยากทำบ้างกำลังให้เพื่อนๆช่วยเขียนแบบ และหาอุปกรณครับ

[aphiphot]

เครื่องสวยดีจัง หมดงบไปเท่าไหร่ครับ

ประมาณ25,000บาทครับ

ถ้าทำPCBแนะนำใช้ Eagle ง่ายกว่ากันแยอะเลย

สามารถแปลงได้เลยหรือเปล่าครับ ยังไงช่วยแนะนำด้วยครับ

[YOD]

ถ้าทำPCBแนะนำใช้ Eagle ง่ายกว่ากันแยอะเลย

[happy_tube]

เครื่องสวยดีจัง หมดงบไปเท่าไหร่ครับ

[happy_tube]

และต่อไปนี้คือคำถามครับ(อีกแล้ว ) โปรแกรมDXPหรือProtelมันแปลงไฟล์เป็นG codeยังไงครับรบกวนผู้รู้ช่วยชี้แนะด้วยครับ

จาก Protel ให้แปลงเป็น Gerber ก่อนครับ รายละเอียดดูที่นี่ http://wara.com/article-242.html
ถ้าใช้ทำ PCB ผมแนะนำโปรแกรม CopperCAM ครับ แปลงเป็น G Code อีกทีครับ http://www.galaad.net/coppercam-eng.html

[aphiphot]

ทำให้เครื่องนึงสิครับ

เดี๋ยวเครื่องนี้เสร็จก่อนครับ ;Dเครื่องนี้กว่าจะได้ขนาดนี้เล่นเอาเกือบถอดใจครับ :cry2ได้รับแผ่นอลูมิเนียมแล้วนะครับ ขอบคุณมากครับ

[Mc]

ทำให้เครื่องนึงสิครับ

[aphiphot]

และต่อไปนี้คือคำถามครับ(อีกแล้ว ) โปรแกรมDXPหรือProtelมันแปลงไฟล์เป็นG codeยังไงครับรบกวนผู้รู้ช่วยชี้แนะด้วยครับ

[aphiphot]

ต่อครับ

[aphiphot]



[aphiphot]

ตอนนี้โปรแกรมลงแล้ว  รันแล้ว  ทดลองแล้วไม่มีปัญหา  ตัวเครื่องก็ประกอบเรียบร้อยแล้วเหลือแค่ประกอบทั้งสองส่วนคือฮาร์ดแวร์และซอร์ฟแวร์เข้าด้วยกันแล้วลองรันดูอีกทีครับ

[JAY]

งง ครับปรกติแล้วแกนหนึ่งจะใช้พินคอนโทรลจากคอมแค่สองเส้นคือ DIR คือทิศทางและ STEP หมุนเร็วหรือช้า ถ้าใช้ตัวนี้ต้องใช้โปรแกรมของมันหรือเปล่า

[aphiphot]

รบกวนสอบถามครับว่าตรงนี้ใช่มาจากคอมฯหรือเปล่าครับ

[aphiphot]

ขอสอบถามเพิ่มเติมหน่อยครับชุดควบคุมสเต็ปมอเตอร์แบบนี้ต่อสัญญาณจากPCอย่างไรครับ

น่าจะต่อเข้าตรง CW กับ CCW นะครับ manual ครับ

http://www.melec-inc.com/a20111/a20111f01r1.pdf

ขอบคุณมากครับ

[happy_tube]

อันนี้คลิปการทำงานกับ March 3 ครับ

http://www.youtube.com/watch?v=Br-fplt5VSQ&feature=player_embedded

[happy_tube]

ขอสอบถามเพิ่มเติมหน่อยครับชุดควบคุมสเต็ปมอเตอร์แบบนี้ต่อสัญญาณจากPCอย่างไรครับ

น่าจะต่อเข้าตรง CW กับ CCW นะครับ manual ครับ

http://www.melec-inc.com/a20111/a20111f01r1.pdf

[aphiphot]

อีกรูปครับ

[aphiphot]



[aphiphot]

และนี่เป็นสายพอร์ตพริ๊นเตอร์ครับไม่รูต้องต่อย่างไร

[aphiphot]

ที่ต่อสายไว้แล้วต่อไปมอเตอร์ครับ  สงสัยตรงด้านบนนี่ครับ

[aphiphot]

ขอสอบถามเพิ่มเติมหน่อยครับชุดควบคุมสเต็ปมอเตอร์แบบนี้ต่อสัญญาณจากPCอย่างไรครับ

[nookhook]

ยังไม่เห็นนะครับ แต่ ที่นี่มีครับ
http://www.htg2.net/index.php?topic=26606.msg376692#msg376692

[Aufklarung]

ข้างในนั้นมีใครเอา CNC มาทำเครื่องพันคอยล์บ้างหรือเปล่าครับ

[nookhook]

คือตอนนี้ผมกำลังจะทำเครื่องmini CNC โดยจะดัดแปลงให้สามารถเจาะแผ่นปริ๊นได้เนื่องจากคิดว่าหลักการทำงานน่าจะเหมือนกันคือมี 3 แกน ใช้แกน z เป็นแกนสำหรับจับสว่านเจาะ แต่ด้วยความที่ไม่มีความรูด้านนี้เลยรวมถึงโปรแกรมที่ใช้ก็ยังไม่มี  แต่ตอนนี้ซื้ออุปกรณ์มาเตรียมประกอบแล้วแต่ติดปัญหาเรื่องโปรแกรมที่ใช้ควบคุม CNC จึงต้องรบกวนสมาชิกผู้มีความชำนาญด้านนี้ด้วยครับ  เพราะถ้าเดือน พ.ย. นี้ไม่เสร็จหรือเสร็จไม่ทันส่งเข้าร่วมงานสิ่งประดิษฐ์ฯ ท่าน ผอ.กินหัวผมแน่ รบกวนเพื่อนสมาชิกด้วยครับ เรื่องโปรแกรมติดปัญหาอะไรPMคุยก็ได้ครับ  ขอบคุณล่วงหน้ามากๆครับ

แนะนำ Mach3 ครับ
เวอร์ชั่น 1.84 ขึ้นไป http://www.machsupport.com/downloads.php
คู่มือกับการแนะนำ http://www.cncroom.com/forum/index.php/topic,10.0.html
http://www.cncroom.com/forum/index.php/topic,8.0.html

สมัครสมาชิก แล้วโพสต์อะไรก็ได้ สามครั้งจะโหลดความรู้ต่างๆได้ครับ

[nookhook]

ถ้าแบบนี้ ก็คงปรับเปลี่ยนไม่ยากครับ

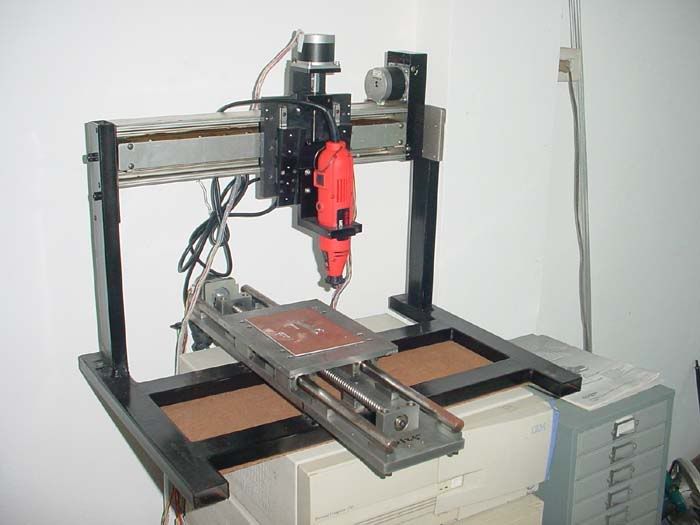

รูปนี้ของคนใต้หวันทำในไทย

[aphiphot]

ขอบคุณมากครับ แต่ตอนนี้ผมติดข้อจำกัดเรื่องเวลาครับเจ้านายกำลังจะบีบคอผมแล้วครับ เดี๋ยวให้เวอร์ชั่นแรกผ่านแล้วค่อยพัฒนาต่อครับ ;Dตอนนี้แกนzประกอบเสร็จแล้วครับยังไม่ได้ถ่ายรูปครับเดี๋ยวจะลองปรับตามที่คุณnookhook แนะนำดูอีกทีครับ

[nookhook]

สวัสดีครับ

ขออนุญาตินะครับ พอดีผมคิดว่า เสายึดแกน z อาจจะรับบ้ำหนัก แกนกับสปินเดิล ได้ไม่พอ คงต้องดามเพิ่ม ไม่ให้สท้าน มีแรงดึง และงัด เวลากัดงานทำให้ดอกกัดหักง่ายครับ

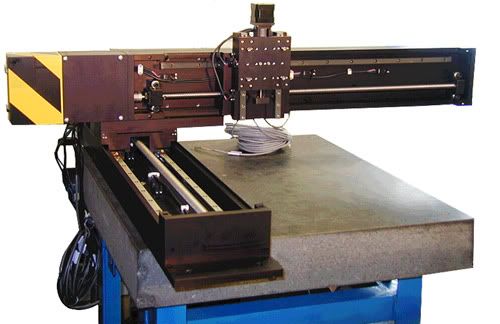

แกนสำเร็จแบบนี้แข็งแรงและสามารถประกอบเป็นเครื่องได้หลายแบบ จะได้พื้นที่กัดงานได้มากกว่าตามรูปนี้ครับ

ที่ต้องเพิ่มคือ ลิเนียร์สไลด์ แกน Y หนึ่งข้างครับ

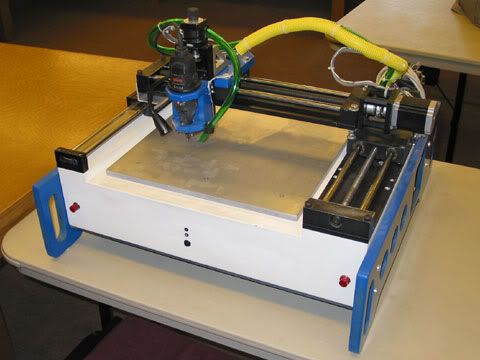

หรือแบบนี้ ก็ได้พื้นที่กัดงานมากขึ้นครับ

[aphiphot]

อ.ekkasit  ใช้แรงงานเด็กอีกแล้ว

เครื่องดูดีมากครับ ผมว่ามันดีเกินไปสำหรับแค่เป็นเครื่องกัด PCB นะครับ

เท่าทีลองคิดคอนเซ็บดูกะว่าจะใช้งานค่อนข้างหลากหลายครับ แต่ตอนนี้จะทำส่งเข้าประกวดสิ่งประดิษฐ์เพราะเอางบประมาณหมวดนี้มาใช้ครับ แต่ตอนประกวดจริงคงกัดพวงกุญแจหรือดลโก้จำพวกนี้ก่อนครับ เดี๋ยวคงต้องขอคำแนะนำจากคุณDIY Project Seekerแน่นอนครับเตรียมรับโทรศัพท์ได้เลย ;Dกะว่าประกอบร่างเสร็จเมื่อไหร่จะยกไปปรึกษาคุณJAYด้วยครับ

[MrHelix]

รอชมครับ รอชม

[Diy Project Seeker ©]

เครื่องดูดีมากครับ ผมว่ามันดีเกินไปสำหรับแค่เป็นเครื่องกัด PCB นะครับ

[bb]

อ.ekkasit  ใช้แรงงานเด็กอีกแล้ว

[aphiphot]



[aphiphot]



[aphiphot]

ความคืบหน้าครับ

[YOD]

ใช้โปรแกรมEagle เขียนวงจรแล้วgen G code ออกมาแล้วนำมาใช้กับเครื่องได้ครับ สะดวกดี

แล้วใช้กับProtelได้หรือเปล่าครับ

Potel ใช้ได้แต่ยุ้งยากมากกว่า Eagle

[aphiphot]

ใช้โปรแกรมEagle เขียนวงจรแล้วgen G code ออกมาแล้วนำมาใช้กับเครื่องได้ครับ สะดวกดี

แล้วใช้กับProtelได้หรือเปล่าครับ

[YOD]

ใช้โปรแกรมEagle เขียนวงจรแล้วgen G code ออกมาแล้วนำมาใช้กับเครื่องได้ครับ สะดวกดี

[อ้วน]

ตอนนี้ได้ของมาแล้วครับอาทิตย์หน้าว่าจะเริ่มประกอบ ใครรู้บ้างครับว่าที่ระยองตามร้านรับซื้อของเก่ามีอลูมิเนียมแผ่นหนาซัก 4 มิลขายหรือเปล่าครับจะเอามาใช้ในการประกอบเครื่องครับ

อาศัยเคยอยู่ระยองมาก่อน       ลองไปที่ รวมเศษ นะครับที่ตั้งอยู่บนเส้นทางระยอง-พัทยา หน้าจะมีครับ

[aphiphot]

ตอนนี้ได้ของมาแล้วครับอาทิตย์หน้าว่าจะเริ่มประกอบ ใครรู้บ้างครับว่าที่ระยองตามร้านรับซื้อของเก่ามีอลูมิเนียมแผ่นหนาซัก 4 มิลขายหรือเปล่าครับจะเอามาใช้ในการประกอบเครื่องครับ

[Diy Project Seeker ©]

ไปที่ www.linuxcnc.org แล้ว download Ubuntu 8.04&EMC2 Live CD ครับ แล้วเอามา burn ใส่แผ่น CD คุณสามารถนำแผ่น CD นี้มาบู๊ตใช้ได้เลยครับ ทดลองใช้ได้เลยโดยที่ไม่ต้องลงโปรแกรมใน Harddisk
Linux เป็นระบบปฎิบัติการครับ ไม่สามารถใช้กับ Windows ได้ครับ EMC2 เป็นโปรแกรมที่รันบน Linux อย่างเดียวครับ
ผมลง Linux และ EMC2 บนโน๊ตบุ๊คครับ เป็นรุ่นเก่ามาก ใช้ CPU Pentim II แรม 256M ใช้ได้ดีถึงทุกวันนี้ครับ
ไม่ทราบ driver ที่คุณ Ekkasit จะใช้คือรุ่นไหนครับ ใช้ parallel port สั่งงานใช่หรือเปล่าครับ ถ้าใช่ก็ต้องหาโน๊ตบุ๊คที่มี Parallel port มาใช้นะครับ

[aphiphot]

ตอนนี้ได้รับแจ้งจากบริษัทขนส่งสินค้าว่าของมาถึงแล้ว  รบกวนสอบถามคุณDIY Project Seekerว่าโปรแกรมEMC2ใช้รันบนLinuxได้อย่างเดียวใช่มั๊ยครับ หรือว่ารันบนWindowได้ด้วย อีกอย่างสามารถใช้ร่วมกับโน๊ตบุกได้หรือเปล่าครับ
ขอบคุณมากครับ

[Diy Project Seeker ©]

เรื่องการกัดลาย PCB จริงๆผมไม่มีประสปการณ์ครับ รู้แค่งูๆปลาๆ ช่วยได้จะช่วยครับ

[aphiphot]

เครื่อง Mini CNC 3 แกนส่วนใหญ่น่าจะกัด PCB ได้เลยครับ โปรแกรมที่ใช้ control มีหลายตัวแต่ผมแนะนำให้ใช้ Freeware คือของ www.linuxcnc.org ชื่อ EMC2 ครับ ส่วนการออกแบบวงจรก็ใช้โปรแกรมที่ใช้กันทั่วไปแต่ให้ save ไฟล์เป็น Gerber แล้วใช้โปรแกรมแปลงเป็น G-code อีกทีครับ ไม่น่ายาก

ไม่ทราบตอนนี้มีเครื่องหรือยังครับ สิ่งที่ยุ่งยากหน่อยในการกัด PCB น่าจะอยู่ที่แกน Z ครับ เพราะเรากัด PCB ลงไปแค่นิดเดียวพอเอาลายทองแดงออก นั่นหมายถึงพื้นที่ใช้วาง PCB ต้องเรียบมากๆ การยึด PCB ให้แน่นก็สำคัญมากเช่นกันครับ

ถ้ามีเครื่องอยู่แล้วก็หาโปรแกรมมาใช้ก็น่าจะใช้ได้เลยครับ หรือถ้ายังไม่มีเครื่องก็ต้องสร้างเครื่องก่อนหละครับ



ตัวเครื่องกำลังประกอบร่างครับ ของกำลังส่งมาเอาไว้เริ่มประกอบจะถ่ายรูปมาให้ดูครับ ยังไงคงต้องรบกวนขอคำชี้แนะด้วยครับ

[taoybb]

อืมน่าสนใจจัง

[ADA]

น่าสนใจครับ มารอดูด้วยคน

[Diy Project Seeker ©]

เครื่อง Mini CNC 3 แกนส่วนใหญ่น่าจะกัด PCB ได้เลยครับ โปรแกรมที่ใช้ control มีหลายตัวแต่ผมแนะนำให้ใช้ Freeware คือของ www.linuxcnc.org ชื่อ EMC2 ครับ ส่วนการออกแบบวงจรก็ใช้โปรแกรมที่ใช้กันทั่วไปแต่ให้ save ไฟล์เป็น Gerber แล้วใช้โปรแกรมแปลงเป็น G-code อีกทีครับ ไม่น่ายาก

ไม่ทราบตอนนี้มีเครื่องหรือยังครับ สิ่งที่ยุ่งยากหน่อยในการกัด PCB น่าจะอยู่ที่แกน Z ครับ เพราะเรากัด PCB ลงไปแค่นิดเดียวพอเอาลายทองแดงออก นั่นหมายถึงพื้นที่ใช้วาง PCB ต้องเรียบมากๆ การยึด PCB ให้แน่นก็สำคัญมากเช่นกันครับ

ถ้ามีเครื่องอยู่แล้วก็หาโปรแกรมมาใช้ก็น่าจะใช้ได้เลยครับ หรือถ้ายังไม่มีเครื่องก็ต้องสร้างเครื่องก่อนหละครับ



[aphiphot]

คือตอนนี้ผมกำลังจะทำเครื่องmini CNC แต่ด้วยความที่ไม่มีความรู้ด้านนี้เลย จึงต้องรบกวนสมาชิกผู้มีความชำนาญด้านนี้ด้วยครับ  เพราะถ้าเดือน พ.ย. นี้ไม่เสร็จหรือเสร็จไม่ทันส่งเข้าร่วมงานสิ่งประดิษฐ์ฯ ท่าน ผอ.กินหัวผมแน่ รบกวนเพื่อนสมาชิกด้วยครับ เรื่องโปรแกรมติดปัญหาอะไรPMคุยก็ได้ครับ  ขอบคุณล่วงหน้ามากๆครับ
