832a หลอดประหลาด เขาว่าเสียงไม่ดี เริ่มโครงการแล้ว

0 สมาชิก และ 1 บุคคลทั่วไป กำลังดูหัวข้อนี้

ออฟไลน์ tualek

  • ***
    • กระทู้: 169

ออฟไลน์ measan

  • *****
    • กระทู้: 902
    • เพศ:ชาย
  • D.I.Y in room ^^"
ท่าทางจะมาแรงเบอร์นี้ รูปร่างและหน้าตา ดูดีทีเดียว 8) 8)
http://www.htg2.net/index.php?topic=35554.0



งาน D.I.Y. มันน่ารักจริงๆ "Why So Serious" ดูซิน่ารักปะ อิอิ



ออฟไลน์ Aufklarung

  • Superstar..
  • ***
    • กระทู้: 3,052
    • เพศ:ชาย
  • das Heimwerken.
สั่งไปแล้วครับ ตามนั้น
แล้วถ้าเขาพันแบบ UL มาแล้วเราไม่ได้ใช้ มีผลอะไรหรือเปล่าครับ
ต้องกลับไปแจ้งเขาว่าไม่เอา UL หรือเปล่า
ไม่ต้องหรอกครับ ก็แค่เว้นสาย UL ไว้เฉยๆ หรือถ้าเบื่อหลอดนี้แล้วเอาไปใช้กับเบอร์อื่นก็สามารถกลับมาใช้ได้อีก  :bye1
die Aufklärung คือ รู้แจ้ง กระจ่างแจ้ง ให้ความสว่าง (enlightenment) ครับ
อ่านว่า Auf = เอาฟ์ klär  = แคลรร และ ung = อุง (บางทีออกเสียงคล้ายๆ วุง)  เอาฟ์แคล์รอุง ครับ
และเป็นชาว :D ชมรมคนรัก หลอดหัวจุก :D ด้วย
ข้อมูลส่วนตัวครับ http://www.htg2.net/index.php?topic=30585.0


ออฟไลน์ paputzaa

  • ****
    • กระทู้: 409
สั่งไปแล้วครับ ตามนั้น
แล้วถ้าเขาพันแบบ UL มาแล้วเราไม่ได้ใช้ มีผลอะไรหรือเปล่าครับ
ต้องกลับไปแจ้งเขาว่าไม่เอา UL หรือเปล่า


ออฟไลน์ Aufklarung

  • Superstar..
  • ***
    • กระทู้: 3,052
    • เพศ:ชาย
  • das Heimwerken.

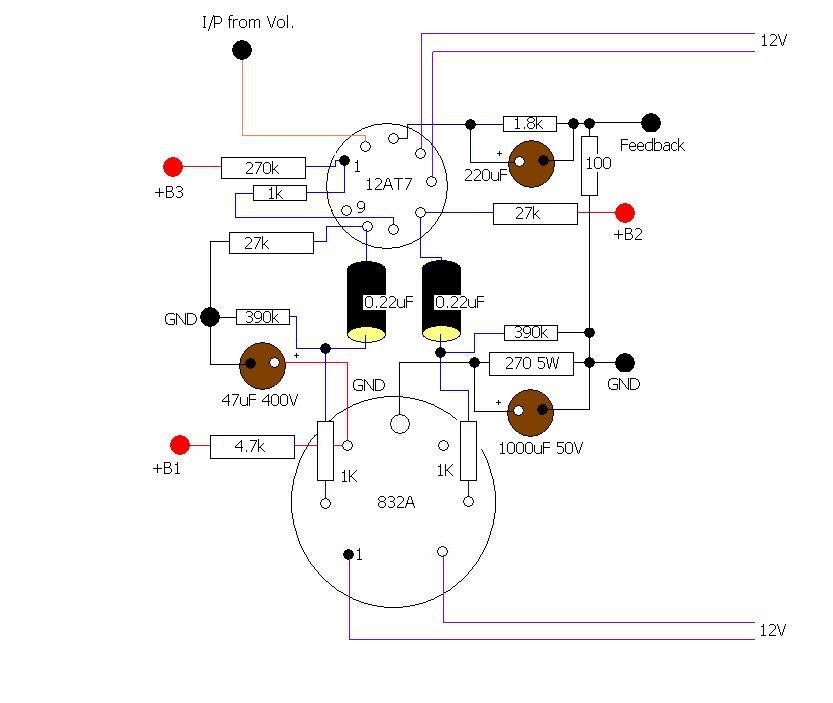

จากผังการวาดวงจร
ถ้าผมพันหม้อแปลง 12.3-0-12.3 ผมต้องเอา centertap ลงกราวนด์ ใช่ไหมครับ
(มือใหม่ อยากลอกการบ้าน ครับ)
12.3V หรือครับ ใช้กับส่วนใหนของวงจรครับ และใช้วงจรใหนหรือ  :bye1

จะสั่ง OPT แจ้งแสงทองว่าเอา 10W Impedance 8.5K Output 4/8/16 และ
พันแบบ Ultra Linear นี่ถูกต้องหรือเปล่าครับ จะสั่งแล้วครับ
ถ้าจะใช้กับวงจรเดียวกันบอกเขาว่า 8.5K Push Pull เลยครับ ไม่ต้องมี UL เพราะหลอดนี้ต่อ UL ไม่ได้ครับ สกรีนกริดของมันผูกติดกันไว้ไม่ได้แยกครับ เลยต่อแบบ UL ไม่ได้  :bye1
die Aufklärung คือ รู้แจ้ง กระจ่างแจ้ง ให้ความสว่าง (enlightenment) ครับ
อ่านว่า Auf = เอาฟ์ klär  = แคลรร และ ung = อุง (บางทีออกเสียงคล้ายๆ วุง)  เอาฟ์แคล์รอุง ครับ
และเป็นชาว :D ชมรมคนรัก หลอดหัวจุก :D ด้วย
ข้อมูลส่วนตัวครับ http://www.htg2.net/index.php?topic=30585.0


ออฟไลน์ paputzaa

  • ****
    • กระทู้: 409
จะสั่ง OPT แจ้งแสงทองว่าเอา 10W Impedance 8.5K Output 4/8/16 และ
พันแบบ Ultra Linear นี่ถูกต้องหรือเปล่าครับ จะสั่งแล้วครับ


ออฟไลน์ tualek

  • ***
    • กระทู้: 169
จากผังการวาดวงจร
ถ้าผมพันหม้อแปลง 12.3-0-12.3 ผมต้องเอา centertap ลงกราวนด์ ใช่ไหมครับ
(มือใหม่ อยากลอกการบ้าน ครับ)


ออฟไลน์ BLUEKITE

  • *****
    • กระทู้: 578
    • เพศ:ชาย
 :bowdown :bowdown :bowdown..ต้องขออภัยในความไม่ถูกต้องของผมครับ.. :please :please
...ผมอ่านเช่นนั้นจริงๆไม่ได้มีเจตนาอื่นใดครับ..(YOD )  :sorry :sorry :sorry
..ขอบคุณสำหรับการให้อภัยในครั้งนี้ครับ  :doh :doh :doh


ออฟไลน์ pcman

  • ****
    • กระทู้: 416
  • หูเหล็ก หูเหล็ก
ผมว่าหลอดมันน่ารักครับ
ฟังเพลงสมัยใหม่สนุกเชียว กับ 6 วัตต์ของมัน
แยกแหล่งจ่ายไฟดูครับ เสียงดีเชียว
หม้อแปลง เอาท์พุท จากแสงทองครับ
เบอร์โทรอยู่ด้านบน
คน เรา ต่างเพี้ยนไปกันคนละอย่าง
อย่างผมและคุณ ฟัง เพลง ดังหูแทบแตก
เหตุ เพราะมันสะใจ หูใครหูมัน
หูเหล็ก หูเหล็ก


ออฟไลน์ paputzaa

  • ****
    • กระทู้: 409
ทำให้เพื่อนอีกตัวนึงแล้ว
รบกวนถาม หม้อแปลง Output ว่าซื้อที่ไหน และขอเบอร์โทรกับราคาด้วยครับ


ออฟไลน์ Aufklarung

  • Superstar..
  • ***
    • กระทู้: 3,052
    • เพศ:ชาย
  • das Heimwerken.
ทำให้เพื่อนอีกตัวนึงแล้ว
ที่จริงก็ได้แรงบันดาลใจจากคุณ pcman และคุณ YOD ล่ะครับ ถึงเป็นโครงการนี้  ;D
die Aufklärung คือ รู้แจ้ง กระจ่างแจ้ง ให้ความสว่าง (enlightenment) ครับ
อ่านว่า Auf = เอาฟ์ klär  = แคลรร และ ung = อุง (บางทีออกเสียงคล้ายๆ วุง)  เอาฟ์แคล์รอุง ครับ
และเป็นชาว :D ชมรมคนรัก หลอดหัวจุก :D ด้วย
ข้อมูลส่วนตัวครับ http://www.htg2.net/index.php?topic=30585.0


ออฟไลน์ pcman

  • ****
    • กระทู้: 416
  • หูเหล็ก หูเหล็ก
ทำให้เพื่อนอีกตัวนึงแล้ว
คน เรา ต่างเพี้ยนไปกันคนละอย่าง
อย่างผมและคุณ ฟัง เพลง ดังหูแทบแตก
เหตุ เพราะมันสะใจ หูใครหูมัน
หูเหล็ก หูเหล็ก


ออฟไลน์ yoss

  • Super Star.
  • **
    • กระทู้: 2,170
     :bowdown :bowdown :bowdownท่านอังกาลุงครับผมว่าหลอดตัวนี้มันน่ารักดีผมเคยฟังที่ร้านมาสเตอร์คอมฯ(ร้านคุณยศเคยเสนอให้ตุณยศทำชุดอะหลั๋ยออกมาขายอยู่นะครับ)ที่บ้านหม้อผมว่าเสียงดีนะครับ..
  .ถ้าเสียงไม่ดียกให้ผมก็ได้ครับไม่รังเกียจครับ5555555 (( (( ((
ร้านใครทำมัยชื่อไม่คุ้นเลย :D  เค้าเปลียนเจัาของแล้วหรือ :giveup

ผมก็ว่างั้นแหละ ผมไปเปิดร้านเมื่อไหร่ก็ไม่รู้..... ;D ;D ;D


ออฟไลน์ Aufklarung

  • Superstar..
  • ***
    • กระทู้: 3,052
    • เพศ:ชาย
  • das Heimwerken.
ผมมือใหม่กำลังจะลองทำเหมือนกัน OPT Spec อย่างไร
ราคาและหาซื้อได้ที่ไหนครับ
วงจรดูที่นี่ครับ http://www.htg2.net/index.php?topic=15881.msg156632#msg156632
OPT spec ตามวงจรคือ 8.5K P-P : 8R 10W - 15W แล้วแต่ขนาดที่ร้านจะรับพันครับ สั่งที่แสงทอง TRON หรือจากเพื่อนสมาชิกก็ได้มีหลายท่าน
ราคาก็แล้วแต่ที่สั่งครับ  :bye1
die Aufklärung คือ รู้แจ้ง กระจ่างแจ้ง ให้ความสว่าง (enlightenment) ครับ
อ่านว่า Auf = เอาฟ์ klär  = แคลรร และ ung = อุง (บางทีออกเสียงคล้ายๆ วุง)  เอาฟ์แคล์รอุง ครับ
และเป็นชาว :D ชมรมคนรัก หลอดหัวจุก :D ด้วย
ข้อมูลส่วนตัวครับ http://www.htg2.net/index.php?topic=30585.0


ออฟไลน์ YOD

  • MTC
  • *****
    • กระทู้: 603
    • เพศ:ชาย
     :bowdown :bowdown :bowdownท่านอังกาลุงครับผมว่าหลอดตัวนี้มันน่ารักดีผมเคยฟังที่ร้านมาสเตอร์คอมฯ(ร้านคุณยศเคยเสนอให้ตุณยศทำชุดอะหลั๋ยออกมาขายอยู่นะครับ)ที่บ้านหม้อผมว่าเสียงดีนะครับ..
  .ถ้าเสียงไม่ดียกให้ผมก็ได้ครับไม่รังเกียจครับ5555555 (( (( ((
ร้านใครทำมัยชื่อไม่คุ้นเลย :D  เค้าเปลียนเจัาของแล้วหรือ :giveup


ออฟไลน์ paputzaa

  • ****
    • กระทู้: 409
ผมมือใหม่กำลังจะลองทำเหมือนกัน OPT Spec อย่างไร
ราคาและหาซื้อได้ที่ไหนครับ


ออฟไลน์ bb

  • Superstar..
  • ***
    • กระทู้: 3,674
    • เพศ:ชาย
ผมว่าหลอดมันเหมือนราชานิโคจังไอ้สองตัวเขียวๆเหลืองตรงกลางน่ะครับ ;D ;D


     2f 2f 2f 2f 2f 2f 2f 2f 2f


ออฟไลน์ Emmy's Daddy

  • Super Star
  • *
    • กระทู้: 1,899
    • เพศ:ชาย

ออฟไลน์ jp74

  • Super Star
  • *
    • กระทู้: 1,603
    • เพศ:ชาย
เหมือนจริงด้วยคับ   ;D  ;D  ;D  2f   2f   2f

ผมว่าหลอดมันเหมือนราชานิโคจังไอ้สองตัวเขียวๆเหลืองตรงกลางน่ะครับ ;D ;D


ออฟไลน์ yoss

  • Super Star.
  • **
    • กระทู้: 2,170
ผมว่าหลอดมันเหมือนราชานิโคจังไอ้สองตัวเขียวๆเหลืองตรงกลางน่ะครับ ;D ;D


ออฟไลน์ BLUEKITE

  • *****
    • กระทู้: 578
    • เพศ:ชาย
    O0 O0เชิญท่าน Aufklarung ทำก่อนครับ. :secret.ถ้าท่านบอกว่าเสียงจะขออนุญาต copy&paste แฮ่ๆๆ..ช่วงนี้เรียนหนังสือต้องอาศัย copy&paste เป็นหลัก..มีหลอด+เอาท์พุท10K-PPอยู่แล้วครับขาดหม้อแปลงไฟกับไฟที่จะทำครับ ;D ;D 2f 2f


ออฟไลน์ Aufklarung

  • Superstar..
  • ***
    • กระทู้: 3,052
    • เพศ:ชาย
  • das Heimwerken.
ขยันจริงๆ ผลิตไม่หยุดเลย  ผมก็อยากทำ แต่งบไม่ผ่านการอนุมัต ต้องรอสร้างผลงานก่อน  เพราะปีนี้เบิกล่วงหน้าไปเยอะ ต่อแต่นี้คงต้องทำงานใช้ตลอดชีวิต ครับ  :) ยิ้มสู้เข้าไว้ ชีวิตราบเรียบเกินไป ไร้สีสัน ไม่นานก็จะเฉา สู้ว้อยส์  ;)
ที่ทำงานบรรยากาศแปลกๆครับ เงินเดือนไม่ขึ้น มีแต่ข่าวลือ เลยเครียดๆอยู่นิดหน่อยครับ  :help

d_d d_d
 เครียด แต่ต้น ปี เลยเหรอ พี่  :drive1 :drive1
 อย่า ลืม ของที่ ฝาก ไว้กะ ผม อะ เดี๋ยว รอนาน
 ผม ขี้เกียจ จะโทษ กันไม่ได้นะ :whistling :whistling
งั้นทำแบบเดิมแต่เจาะอุปกรณ์หน้า+หลัง ไว้ก็ได้ครับ เล็กลงกว่าเดิมก็ได้เพราะเริ่มไม่มีที่วาง  :D

เคยทำ 2 ตัวครับแต่คนละวงจรกับกระทู้นี้ ผมว่าเสียงดีเข้าท่านะครับถ้าฟังแบบไม่ซีเรียสมากก็โอครับ อีกอย่างตอนนั้นหลอดถูกด้วย
ได้จากร้านเฮียปักเหมือนกันครับ ผมยังซื้อเก็บไว้หลายคู่เลย
รูปครับ ตัวที่ 1.
สวยมากๆครับ  O0 O0

     :bowdown :bowdown :bowdownท่านอังกาลุงครับผมว่าหลอดตัวนี้มันน่ารักดีผมเคยฟังที่ร้านมาสเตอร์คอมฯ(ร้านคุณยศเคยเสนอให้ตุณยศทำชุดอะหลั๋ยออกมาขายอยู่นะครับ)ที่บ้านหม้อผมว่าเสียงดีนะครับ..
  .ถ้าเสียงไม่ดียกให้ผมก็ได้ครับไม่รังเกียจครับ5555555 (( (( ((
ตอนนี้ได้แต่ดูไปก่อน เสียงดีหรือเปล่าต้องรอทำเสร็จก่อนครับ  :D

นึกว่าพี่จะเอามาทำseซะอีก  ผมทำแล้วครับวงจรนี้ แล้วขายทานเรียบร้อย ไม่ใช่ไม่ชอบนะครับขายหาทุนไปทำตัวอื่น) ทำเสร็จแล้ว ลองเอามาเปิดหนังดูนะครับพี่ สุดยอดเลย O0ขยันมีผลงานจริงๆ ไม่มีที่เก็บเอามาทิ้งที่พัทยาตอนสิ้นเดือนก็ได้นะครับซักเครื่องสองเครื่อง ;D
พอดีได้หม้อ PP มาครับ เลยเปลี่ยนมาทำ PP บ้าง  :)

เคยคิดจะทำเบอร์นี้เหมือนกันครับ หลอดหน้าตาน่ารักดี ทำให้น่าจะออกแบบแท่นได้สนุกเลย ผมคิดโปรเจคอะไรไว้เยอะ แต่ทำงานช้า... :wiggle
ก็ของพี่แต่ละตัวนี่งามขนาดนั้นจะใช้เวลาน้อยๆได้ไงครับ  O0 O0
die Aufklärung คือ รู้แจ้ง กระจ่างแจ้ง ให้ความสว่าง (enlightenment) ครับ
อ่านว่า Auf = เอาฟ์ klär  = แคลรร และ ung = อุง (บางทีออกเสียงคล้ายๆ วุง)  เอาฟ์แคล์รอุง ครับ
และเป็นชาว :D ชมรมคนรัก หลอดหัวจุก :D ด้วย
ข้อมูลส่วนตัวครับ http://www.htg2.net/index.php?topic=30585.0


ออฟไลน์ xthaix

  • Superstar...
  • ****
    • กระทู้: 4,924
    • เพศ:ชาย
  • *** ความกลมกลืนของสิ่งที่แตกต่าง ***
เคยคิดจะทำเบอร์นี้เหมือนกันครับ หลอดหน้าตาน่ารักดี ทำให้น่าจะออกแบบแท่นได้สนุกเลย ผมคิดโปรเจคอะไรไว้เยอะ แต่ทำงานช้า... :wiggle


ออฟไลน์ art

  • Superstar..
  • ***
    • กระทู้: 3,651
    • เพศ:ชาย
  • อยากกลับมาเล่นหลอด...อีกครั้งแล้ว ^^
    ขยันจริงๆ  O0 O0 O0....น่าทำ pre 832a...ด้วยนะครับน้า  ;D ;D ;D
**ไร้สาระโดยสิ้นเชิง.....บันเทิงลูกเดียว**

ติดต่อผมที่นี่ครับ ^^

http://www.htg2.net/index.php?topic=22903.0


ออฟไลน์ Aonamp

  • ใช้หลักเศรฐศาสตร์แบบพอเพี่ยงเพื่อชีวิตที่มั่นคง
  • Super Star.
  • **
    • กระทู้: 2,601
    • เพศ:ชาย
  • เพื่อชาติ ศาสนา พระมหากษัตริย์ และ ราชนาวี
นึกว่าพี่จะเอามาทำseซะอีก  ผมทำแล้วครับวงจรนี้ แล้วขายทานเรียบร้อย ไม่ใช่ไม่ชอบนะครับขายหาทุนไปทำตัวอื่น) ทำเสร็จแล้ว ลองเอามาเปิดหนังดูนะครับพี่ สุดยอดเลย O0ขยันมีผลงานจริงๆ ไม่มีที่เก็บเอามาทิ้งที่พัทยาตอนสิ้นเดือนก็ได้นะครับซักเครื่องสองเครื่อง ;D
อยากมี อยากได้ อยากทำ แต่แค่ขำๆแบบพอเพียง
 ( ข้อความทุกข้อความเป้นความเห้นส่วนตัวและขอรับผิดชอบต่อข้อความที่ได้พิมพ์หรือเขียนไว้ครับ)     ข้อมูลส่วนตัว      http://www.htg2.net/index.php?topic=33682.0


ออฟไลน์ BLUEKITE

  • *****
    • กระทู้: 578
    • เพศ:ชาย
     :bowdown :bowdown :bowdownท่านอังกาลุงครับผมว่าหลอดตัวนี้มันน่ารักดีผมเคยฟังที่ร้านมาสเตอร์คอมฯ(ร้านคุณยศเคยเสนอให้ตุณยศทำชุดอะหลั๋ยออกมาขายอยู่นะครับ)ที่บ้านหม้อผมว่าเสียงดีนะครับ..
  .ถ้าเสียงไม่ดียกให้ผมก็ได้ครับไม่รังเกียจครับ5555555 (( (( ((


ออฟไลน์ SS-Tiger

  • ***
    • กระทู้: 208
โดยส่วนตัวผมชอบหลอดเบอร์นี้ เพราะทำ Push Pull แล้วมันประหยัดหลอดดี กับการเจาะรู Socket หลอด Power แค่ 2 รู เอง
หลังจากทำ 832A แล้วมาทำ EL34 PP เจาะรูกันเหนื่อยเลยครับ (4 รู ยังไม่รวม ภาคหน้า)
ใครมีเบอร์นี้อยู่ในมือลองรีบทำตามน้าเขาไปเลยครับ........เชียร์ครับ  O0
ข้อมูลส่วนตัว :
http://www.htg2.net/index.php?topic=51426.0



ออฟไลน์ SS-Tiger

  • ***
    • กระทู้: 208
เคยทำ 2 ตัวครับแต่คนละวงจรกับกระทู้นี้ ผมว่าเสียงดีเข้าท่านะครับถ้าฟังแบบไม่ซีเรียสมากก็โอครับ อีกอย่างตอนนั้นหลอดถูกด้วย
ได้จากร้านเฮียปักเหมือนกันครับ ผมยังซื้อเก็บไว้หลายคู่เลย
รูปครับ ตัวที่ 1.
ข้อมูลส่วนตัว :
http://www.htg2.net/index.php?topic=51426.0


ออฟไลน์ ปาท่องโก๋

  • รักหลอด ตอนแ่ก่
  • Superstar..
  • ***
    • กระทู้: 3,127
    • เพศ:ชาย
 d_d d_d
 เครียด แต่ต้น ปี เลยเหรอ พี่  :drive1 :drive1
 อย่า ลืม ของที่ ฝาก ไว้กะ ผม อะ เดี๋ยว รอนาน
 ผม ขี้เกียจ จะโทษ กันไม่ได้นะ :whistling :whistling
ไม่มีอะไรที่ทำไม่ได้ แต่ที่ทำไม่ได้ เพราะไม่ทำ
http://www.htg2.net/index.php?topic=34935


ออฟไลน์ Create_Lek

  • Superstar..
  • ***
    • กระทู้: 3,927
    • เพศ:ชาย
  • DHT Crazy Club 2A3 45 PX-4 W205D
 ขยันจริงๆ ผลิตไม่หยุดเลย  ผมก็อยากทำ แต่งบไม่ผ่านการอนุมัต ต้องรอสร้างผลงานก่อน  เพราะปีนี้เบิกล่วงหน้าไปเยอะ ต่อแต่นี้คงต้องทำงานใช้ตลอดชีวิต ครับ  :) ยิ้มสู้เข้าไว้ ชีวิตราบเรียบเกินไป ไร้สีสัน ไม่นานก็จะเฉา สู้ว้อยส์  ;)
If you tell the truth,
you don’t have to remember anything.


ออฟไลน์ Aufklarung

  • Superstar..
  • ***
    • กระทู้: 3,052
    • เพศ:ชาย
  • das Heimwerken.
ช่วงที่เบื่อๆ เครียดๆ ก็ไปปลูกต้นไม้ประดับระเบียงห้องครับ ใช้เวลากับสองสมาชิกใหม่จาก JJ ไม่รู้จะรอดหรือเปล่า แต่อยากให้โตๆครับ  :bye1
die Aufklärung คือ รู้แจ้ง กระจ่างแจ้ง ให้ความสว่าง (enlightenment) ครับ
อ่านว่า Auf = เอาฟ์ klär  = แคลรร และ ung = อุง (บางทีออกเสียงคล้ายๆ วุง)  เอาฟ์แคล์รอุง ครับ
และเป็นชาว :D ชมรมคนรัก หลอดหัวจุก :D ด้วย
ข้อมูลส่วนตัวครับ http://www.htg2.net/index.php?topic=30585.0


ออฟไลน์ Aufklarung

  • Superstar..
  • ***
    • กระทู้: 3,052
    • เพศ:ชาย
  • das Heimwerken.
:secret
 พี่ ไม่เอา น็อตตัวเมีย รองข้างใต้ อีกตัว ก่อนถึงแท่น อะ สำหรับ 832 A
 เจ้าเอเลี่ยน นี่ร้อนไม่ใช่เล่นนะ  :headphone :headphone
 แต่ ผมว่า น่าจะเสียงดี นะ ปี๊บ ๆ  :drive1 :drive1
ยังไม่เคยใช้เลยครับ เลยยังไม่รู้ว่าร้อนขนาดใหน  ;D เดี๋ยวก่อนบัดกรีจะลองดูอีกทีครับ

:showoff :showoff เข้ามาเชียร์ครับ  :)
d_d

ผมก็ ใช้ PCB  แบบนี้ แหล่ะ   ไม่ต้อง เสียตังค์  ซื้อ แผ่น เลส
ผมก็ลอกจากหลายๆกระทู้ที่ค้นเจอใน htg นี่ละครับ เห็นมีคนเคยใช้ทำแล้ว ง่ายดีด้วยครับ  :bye1
die Aufklärung คือ รู้แจ้ง กระจ่างแจ้ง ให้ความสว่าง (enlightenment) ครับ
อ่านว่า Auf = เอาฟ์ klär  = แคลรร และ ung = อุง (บางทีออกเสียงคล้ายๆ วุง)  เอาฟ์แคล์รอุง ครับ
และเป็นชาว :D ชมรมคนรัก หลอดหัวจุก :D ด้วย
ข้อมูลส่วนตัวครับ http://www.htg2.net/index.php?topic=30585.0


ออฟไลน์ Eak-tubeamp

  • วันนี้ไม่เริ่ม ก็ไม่มีวันสำเร็จ
  • Superstar...
  • ****
    • กระทู้: 4,849
    • เพศ:ชาย
  • ....ด้วยใจรัก....
ล่าสุด  เพิ่งจะ  ประ  กอบหม้อ  แปลงลง  ไปครับ   และ  กำ  ลังวาง  แผนการ  เดินสายอยู่   ใหนๆ  ก็ช้า  แล้วก็ค่อยๆ  ทำ   ไปก็  แล้วกัน

สภาพด้านล่างครับ ถึง  เป็น PCB   เวลา  เสริมตัวยึด  เข้า  ไปบริ  เวณหม้อ PT   แล้วก็  แข็ง  ใช้  ได้ครับ ถ้า  ไม่ตั้ง  ใจกด  แบบ  แรงๆ  หรือทุบ
ก็คง  ไม่ยุบง่ายๆ

ผมก็ ใช้ PCB  แบบนี้ แหล่ะ   ไม่ต้อง เสียตังค์  ซื้อ แผ่น เลส
tel 083-3887864


ข้อมูลส่วนตัว  http://www.htg2.net/index.php?topic=44962.0



ออฟไลน์ ปาท่องโก๋

  • รักหลอด ตอนแ่ก่
  • Superstar..
  • ***
    • กระทู้: 3,127
    • เพศ:ชาย
 :secret
 พี่ ไม่เอา น็อตตัวเมีย รองข้างใต้ อีกตัว ก่อนถึงแท่น อะ สำหรับ 832 A
 เจ้าเอเลี่ยน นี่ร้อนไม่ใช่เล่นนะ  :headphone :headphone
 แต่ ผมว่า น่าจะเสียงดี นะ ปี๊บ ๆ  :drive1 :drive1
ไม่มีอะไรที่ทำไม่ได้ แต่ที่ทำไม่ได้ เพราะไม่ทำ
http://www.htg2.net/index.php?topic=34935


ออฟไลน์ Aufklarung

  • Superstar..
  • ***
    • กระทู้: 3,052
    • เพศ:ชาย
  • das Heimwerken.
เสียงดีนะครับเคยฟังมาแล้ว  ฝรั่งก็มีเล่นนะครับ ...........
ครับ อยากลองฟังดูเหมือนกันเลยกลายเป็นแท่นนี้ครับ  :D

ถ้าแผ่นปริ้นมันอ่อนไป ไม่ไหวก็บอกขนาดมา เดี๋ยวจัดให้....มองๆ แล้วมันจะเหมือนจะไม่แข็ง
ขอบคุณครับ  Y]

ตอนใส่หลอดต้องระมัดระวัง อย่าเผลอกดลงไปแรง ๆ กลัวหักน่ะครับ
ทดลองดูแล้วครับ ถ้าไม่ตั้งใจทุบแรงๆ หรือกดแบบใส่น้ำหนักเต็มที่ น่าจะหักยากครับ พวกโครงสร้างการยึด socket และตัว L
ที่เสริมเข้าไปเพิ่มคตวามแข็งให้อีกเยอะ
die Aufklärung คือ รู้แจ้ง กระจ่างแจ้ง ให้ความสว่าง (enlightenment) ครับ
อ่านว่า Auf = เอาฟ์ klär  = แคลรร และ ung = อุง (บางทีออกเสียงคล้ายๆ วุง)  เอาฟ์แคล์รอุง ครับ
และเป็นชาว :D ชมรมคนรัก หลอดหัวจุก :D ด้วย
ข้อมูลส่วนตัวครับ http://www.htg2.net/index.php?topic=30585.0


ออฟไลน์ Aufklarung

  • Superstar..
  • ***
    • กระทู้: 3,052
    • เพศ:ชาย
  • das Heimwerken.
ตอนนี้ยังมีแค่ผังวางอุปกรณ์แบบคร่าวๆครับ ยังไม่ได้ค้นหาอุปกรณ์ที่จะใช้เลย หาไว้แต่หลอด ค่อยๆทำไปเรื่อยๆครับ :bye1
die Aufklärung คือ รู้แจ้ง กระจ่างแจ้ง ให้ความสว่าง (enlightenment) ครับ
อ่านว่า Auf = เอาฟ์ klär  = แคลรร และ ung = อุง (บางทีออกเสียงคล้ายๆ วุง)  เอาฟ์แคล์รอุง ครับ
และเป็นชาว :D ชมรมคนรัก หลอดหัวจุก :D ด้วย
ข้อมูลส่วนตัวครับ http://www.htg2.net/index.php?topic=30585.0


ออฟไลน์ Aufklarung

  • Superstar..
  • ***
    • กระทู้: 3,052
    • เพศ:ชาย
  • das Heimwerken.
ล่าสุดเพิ่งจะประกอบหม้อแปลงลงไปครับ และกำลังวางแผนการเดินสายอยู่ ใหนๆก็ช้าแล้วก็ค่อยๆทำไปก็แล้วกัน

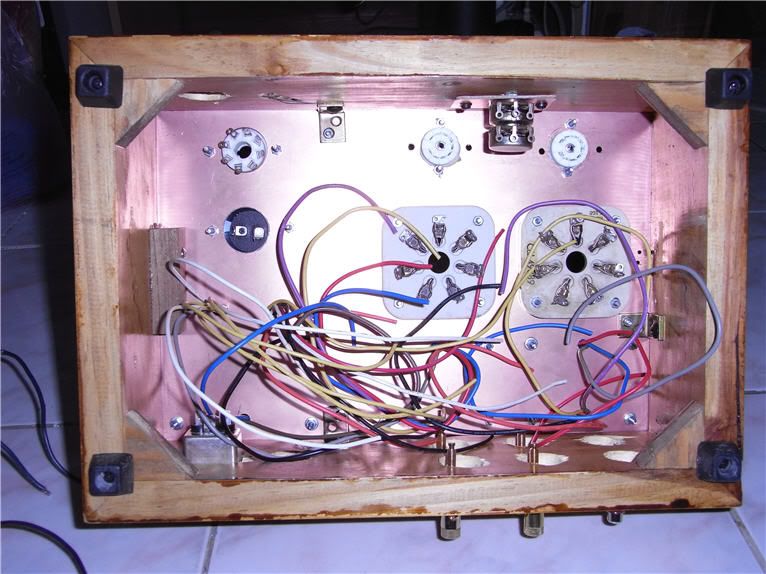

สภาพด้านล่างครับ ถึงเป็น PCB เวลาเสริมตัวยึดเข้าไปบริเวณหม้อ PT แล้วก็แข็งใช้ได้ครับ ถ้าไม่ตั้งใจกดแบบแรงๆหรือทุบ
ก็คงไม่ยุบง่ายๆ
die Aufklärung คือ รู้แจ้ง กระจ่างแจ้ง ให้ความสว่าง (enlightenment) ครับ
อ่านว่า Auf = เอาฟ์ klär  = แคลรร และ ung = อุง (บางทีออกเสียงคล้ายๆ วุง)  เอาฟ์แคล์รอุง ครับ
และเป็นชาว :D ชมรมคนรัก หลอดหัวจุก :D ด้วย
ข้อมูลส่วนตัวครับ http://www.htg2.net/index.php?topic=30585.0


ออฟไลน์ Aufklarung

  • Superstar..
  • ***
    • กระทู้: 3,052
    • เพศ:ชาย
  • das Heimwerken.

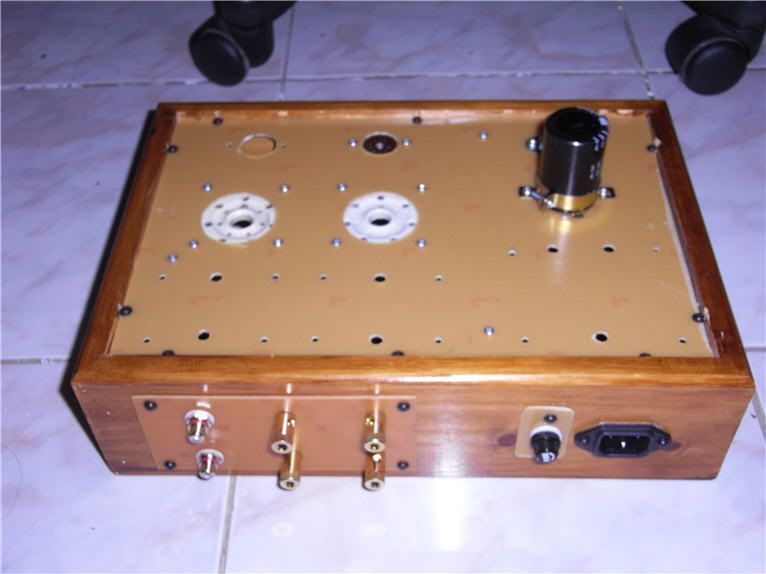

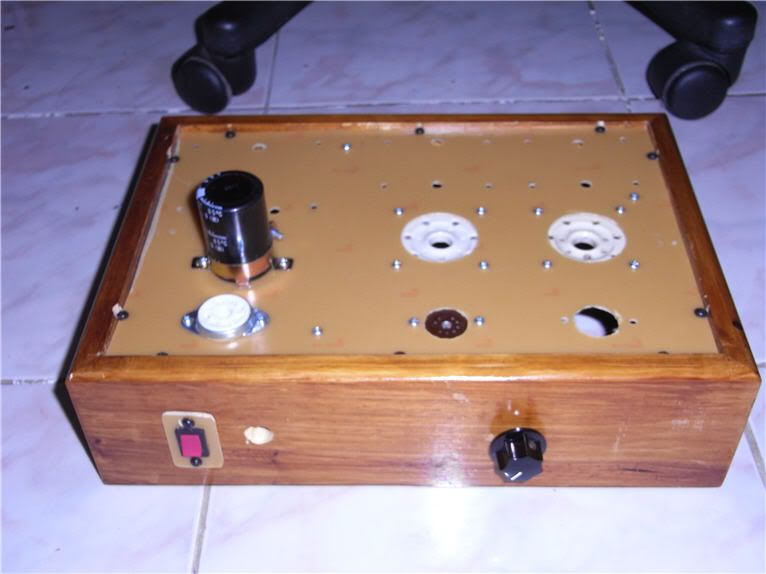

ใส่อุปกรณ์หน้า+หลังแล้วครับ


die Aufklärung คือ รู้แจ้ง กระจ่างแจ้ง ให้ความสว่าง (enlightenment) ครับ
อ่านว่า Auf = เอาฟ์ klär  = แคลรร และ ung = อุง (บางทีออกเสียงคล้ายๆ วุง)  เอาฟ์แคล์รอุง ครับ
และเป็นชาว :D ชมรมคนรัก หลอดหัวจุก :D ด้วย
ข้อมูลส่วนตัวครับ http://www.htg2.net/index.php?topic=30585.0


ออฟไลน์ Aufklarung

  • Superstar..
  • ***
    • กระทู้: 3,052
    • เพศ:ชาย
  • das Heimwerken.

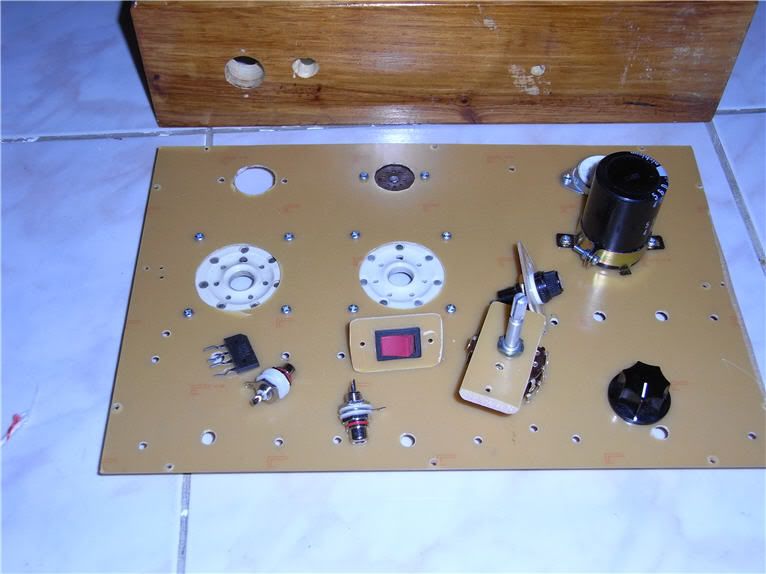

คราวนี้ก็มาจัดการกับอุปกรณหน้าหลัง ปกติเห็นใช้แผ่นอลูฯกัน แต่ท่าทางจะทำในห้องนอนผมไม่ใหว สำคัญสุดตรงที่ไม่มีปากกาจับงานนี่ล่ะ เจาะแล้วชอบเละ
เลยใช้เศษ PCB ที่เหลือๆมาทำครับ กล้อมแกล้มใช้ไปก่อน ถ้าผลออกมาดีค่อยไปทำแท่นอลูฯ อีกที ส่วนฐานแท่นนี้ก็เก็บไว้ทดลองวงจร SE เล็กๆได้อีก  :bye1

แต่ถึงเป็น PCB ก็ยังลำบากน่าดู เพราะความเปราะของมัน + กับฝีมือที่ไม่ค่อยมี  :giveup แต่ก็ยังออกมาได้ครับ โปรดสังเกต PCB มีรอยแตกจากการหักไม่ดี
และที่สำคัญ มันเบี้ยวสุดๆ เอาพอใช้ได้ไปก่อนละกัน  :giveup
die Aufklärung คือ รู้แจ้ง กระจ่างแจ้ง ให้ความสว่าง (enlightenment) ครับ
อ่านว่า Auf = เอาฟ์ klär  = แคลรร และ ung = อุง (บางทีออกเสียงคล้ายๆ วุง)  เอาฟ์แคล์รอุง ครับ
และเป็นชาว :D ชมรมคนรัก หลอดหัวจุก :D ด้วย
ข้อมูลส่วนตัวครับ http://www.htg2.net/index.php?topic=30585.0


ออฟไลน์ narong2198

  • เริ่มวันนี้..ยังไม่สาย
  • Super Star
  • *
    • กระทู้: 1,958
    • เพศ:ชาย
  • DIY ติดแล้วเลิกยากจัง
ตอนใส่หลอดต้องระมัดระวัง อย่าเผลอกดลงไปแรง ๆ กลัวหักน่ะครับ
ข้อมูลส่วนตัว
Click ตรงนี้ครับ


ออฟไลน์ Aufklarung

  • Superstar..
  • ***
    • กระทู้: 3,052
    • เพศ:ชาย
  • das Heimwerken.
ความยากของการใช้ PCB ฟีนอลิกคือ มันเปราะมาก ผมกรีด 2 ด้านเพื่อจะหักออกจากกันแต่กรีดไม่ลึกพอ ผลคือแตกครับ ตัดยากกว่า epoxy มาก
(กรณีที่มีที่ทำจำกัดแบบผมนะ) ผงจากการตะไบหรือเลื่อยมีขนาดเล็กและฟุ้งกระจายมากพอๆกับขี้เลื่อยเลย และที่สำคัญใช้กับ knockout punch
ได้ค่อนข้างลำบากเพราะความเปราะจัทำให้รูแตกบิ่นก่อนจะเจาะสำเร็จ ต้องอาศัยเจาะลงไปได้นิดหน่อยแล้วเปลี่ยนทิศฟันกัดของ punch เอาครับ
แต่ง่ายที่สุดคือใช้โฮลซอ กรณที่มีโฮลซอจะสะดวกมากๆ

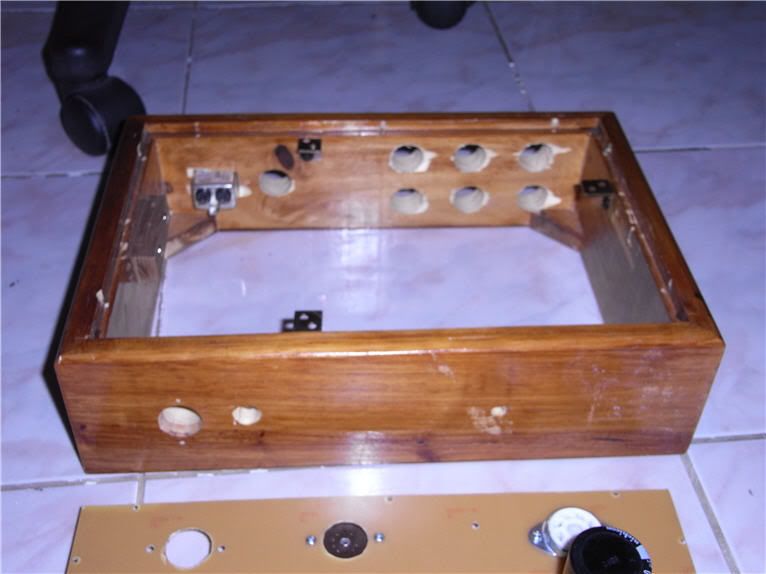

อีกปัญหาคือแท่นไม้ เนื่องจากพื้นที่จำกัดมากๆ เลยต้องเอา volume switch และ jack ต่างๆไว้บนไม้ งานเข้าเลยครับ เพราะต้องใช้ใบพายเจาะ
ซึ่งไม่เคยใช้มาก่อน ทุลักทุเลมากๆ ทั้งเบี้ยวทั้งฝุ่นเยอะ (เป็นไม้ลังเก่า) ได้ออกมาแบบนี้ครับ เละน่าดู
die Aufklärung คือ รู้แจ้ง กระจ่างแจ้ง ให้ความสว่าง (enlightenment) ครับ
อ่านว่า Auf = เอาฟ์ klär  = แคลรร และ ung = อุง (บางทีออกเสียงคล้ายๆ วุง)  เอาฟ์แคล์รอุง ครับ
และเป็นชาว :D ชมรมคนรัก หลอดหัวจุก :D ด้วย
ข้อมูลส่วนตัวครับ http://www.htg2.net/index.php?topic=30585.0


ออนไลน์ Davit

  • Super Star
  • *
    • กระทู้: 1,239
    • เพศ:ชาย
ถ้าแผ่นปริ้นมันอ่อนไป ไม่ไหวก็บอกขนาดมา เดี๋ยวจัดให้....มองๆ แล้วมันจะเหมือนจะไม่แข็ง


ออฟไลน์ TOM

  • Superstar...
  • ****
    • กระทู้: 4,169
    • เพศ:ชาย
  • Less is More
เสียงดีนะครับเคยฟังมาแล้ว  ฝรั่งก็มีเล่นนะครับ ...........
<a href="http://www.htg2.net/index.php?topic=45230.0/" target="_blank" > ข้อมูลนาย TOM (ฒอม)  ต้อม [/url]


ออฟไลน์ Aufklarung

  • Superstar..
  • ***
    • กระทู้: 3,052
    • เพศ:ชาย
  • das Heimwerken.
มีหลอดเบอร์นี้เก็บอยู่นานแล้ว สมัยเฮียปักลดราคาเมื่อหลายปีก่อน ไม่ได้เอามาทำอะไรสักที เมื่ออาทิตย์ก่อนเอามาโยนเล่นดูเห็นสวยดี
ได้ยินมานานว่าเจ้านี่เสียงไม่ค่อยดี อย่ากระนั้นเลย เอามาทำแอมป์ลองฟังดูดีกว่า จะดีไม่ดีเดี๋ยวรู้กัน :showoff

แต่ว่าช่วงนี้ไม่รู้เป็นอะไร รู้สึกเหนื่อยๆกับหลายๆสิ่ง เลยไม่ได้ทำตัวนี้อย่างรีบร้อนเหมือนกับหลายๆตัวที่ผ่านมา แถมเป้าหมายคือเำพื่อทดลองเฉยๆ
เลยเน้นเอาง่ายๆ อุปกรณ์ต้องมีอยู่แล้ว หรือ ถ้าซื้อก็เอาถูกๆ R 5% หรือ กระเบื้องเป็นหลัก หม้อแปลง OPT และ PT ก็เอาของที่ซื้อจาก htg
แท่นก็เอาแท่นไม้ที่ได้มานานแล้ว แผ่นบนก็ใช้ PCB ทำเอา  :giveup

หน้าตาก็ออกมาประมาณนี้ ในรูปยังไม่ได้ทำอะไรนอกจากเตรียมเพลทด้านบน

วงจรก็เอามาจากกระทู้นี้ครับ http://www.htg2.net/index.php?topic=15881.0 เพิ่มเติมแค่วงจร soft start เท่านั้น
die Aufklärung คือ รู้แจ้ง กระจ่างแจ้ง ให้ความสว่าง (enlightenment) ครับ
อ่านว่า Auf = เอาฟ์ klär  = แคลรร และ ung = อุง (บางทีออกเสียงคล้ายๆ วุง)  เอาฟ์แคล์รอุง ครับ
และเป็นชาว :D ชมรมคนรัก หลอดหัวจุก :D ด้วย
ข้อมูลส่วนตัวครับ http://www.htg2.net/index.php?topic=30585.0
