หัวข้อ: .... ZAPH L18

[100db]

ฝีมือทำภาพ จัดแสงเทพมากครับ
ลำโพงก็สวย เสียงเป็นอย่างไรเล่าให้ฟังหน่อยน๊ะครับ

http://www.rpst.mobi/article/competition/460-2.html
ลองดูชื่อใต้ภาพที่ได้รับรางวัลที่ 1 ครับ

ประจานกันเห็นๆ

[Superpong]

แบบน้าเป้ง ต้องนั่งแท่น ที่ปรึกษา แล้ว  เฮ่ๆๆ

งานนี้ให้ท่านบอลดีกว่า
หาโอกาสแวะไปฟัง Jensen อยู่เนี่ย มหาโปรเจคจริงๆ 555

[wat12(คุ้ม)]

ทำเป็นถล่มตัว...แล้วลำโพงตัวนี้เอาชื่อใครมาตั้ง
210.205.6.35/modules/board/download.php?seq=52590

น้าลำน้ำ เจ้าของกระทู้นี้แหล่ะที่เป็นคนแนะนำให้ผมรู้จัก Mr.Troels หนึ่งในตำนานคน DIY ลำโพง

ช่วงนี้ถนัดแต่ของเล็กๆครับ ใหญ่ๆไม่ค่อยมีเรี่ยวมีแรง
ว่าแต่ยังมีไฟล์นั้นเก็บไว้อีกเหรอเนี่ย 5555 จริงๆมันมีเวอร์ชั่นลับๆที่ใช้ทวีตเตอร์จู๋แมวด้วยนะ
สงสัยเสียงคงไม่โดนใจ Troels แกเลยไม่เอาขึ้นหน้าเว็ป

แบบน้าเป้ง ต้องนั่งแท่น ที่ปรึกษา แล้ว  เฮ่ๆๆ

[Superpong]

ถ่ายรูปสวยครับ

ขอบคุณครับ

ฝีมือทำภาพ จัดแสงเทพมากครับ
ลำโพงก็สวย เสียงเป็นอย่างไรเล่าให้ฟังหน่อยน๊ะครับ

ขอบคุณครับ

เบิร์นไปถึงไหนแล้วครับ

สัก 30-40 ชั่วโมง ครับ โทนัลบาล๊านซ์ผ่านสบาย เกรนเสียงละเอียด เสียงกลางติดหวานประปราย ให้รายละเอียดเล็กๆน้อยๆได้ดี
คิดว่าลำโพงตัวนี้น่าจะอยู่ในแนว music lover มากกว่าแนวซีเรียสจริงจัง แต่ถึงกระนั้นบุคคลิกก็ยังค่อนข้างไวต่อแอมป์และกับตำแหน่งลำโพง ลองสลับสับเปลี่ยนระหว่างแอมป์โซลิด, แอมป์หลอด, ปรี ความเป็นตัวตนของมันก็เปลี่ยนไปแบบสัมผัสได้เลย โดยรวมคุ้มเกินค่าตัวครับ ถ้าหาลำโพง commercial สไตล์แบบนี้ คงต้องจ่ายตังค์อีกหลาย

[pomegat]

ฝีมือทำภาพ จัดแสงเทพมากครับ
ลำโพงก็สวย เสียงเป็นอย่างไรเล่าให้ฟังหน่อยน๊ะครับ

[100db]

เบิร์นไปถึงไหนแล้วครับ

[แม็กซ์...ลูกขุนสรรค์]

ถ่ายรูปสวยครับ

[Superpong]

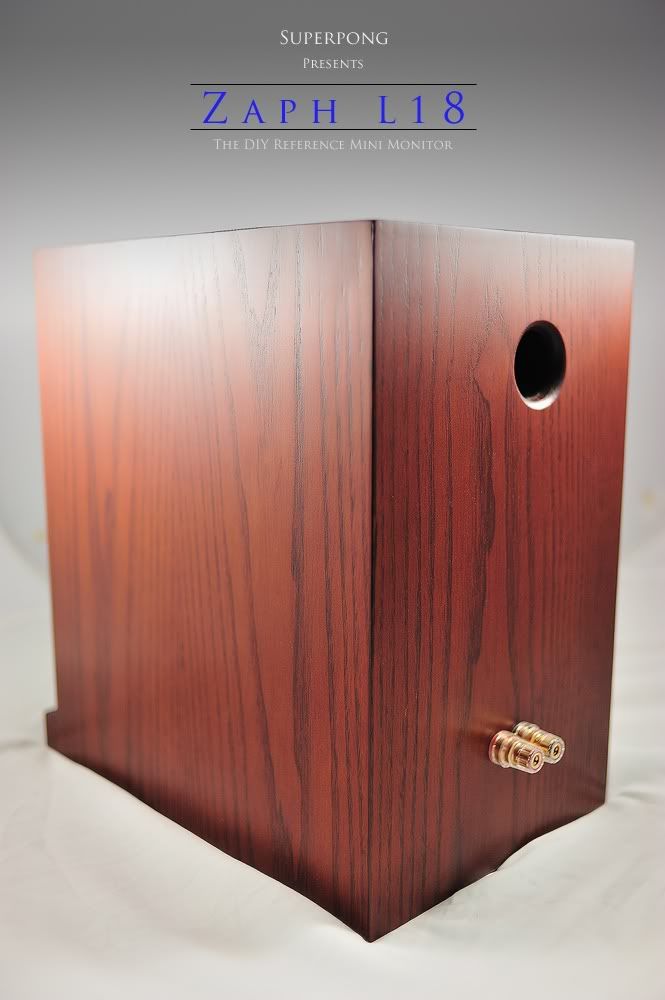

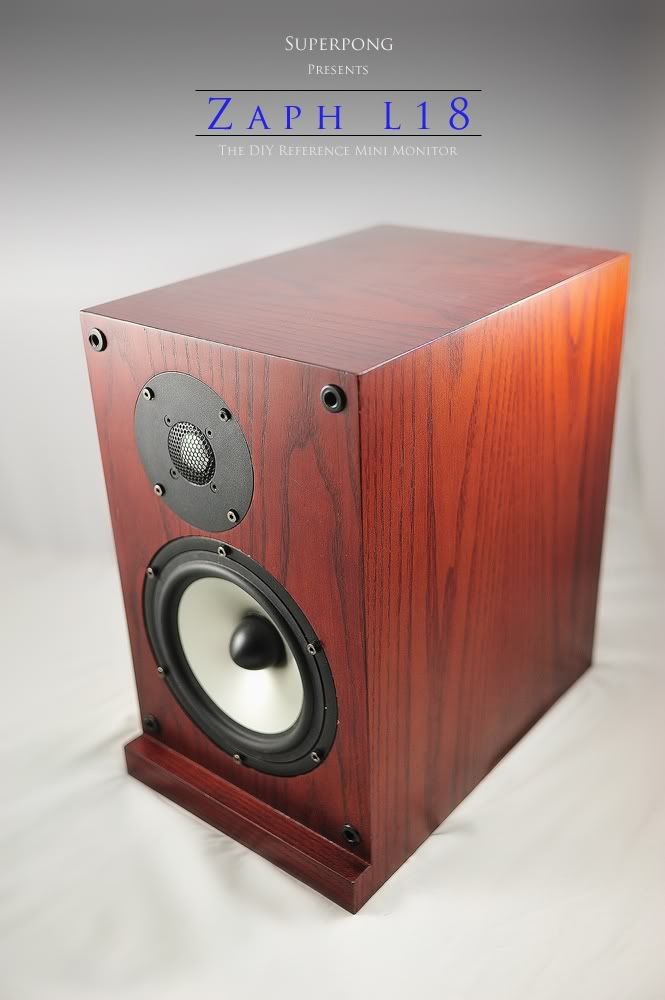

เสร็จล่ะ...

ฟังไปสักพัก รู้สึกว่าตู้มันโดน damp จน dead ต้องถอดดอกออกมา เอาใยขาวออกไปครึ่งนึง

สภาพเสียงโดยรวมๆในช่วง 15 ชมแรก first impression มีแววดีทีเดียว ดุลเสียงน่าฟัง เนื้อเสียงอิ่มเอิบ เครื่องเป่าทองเหลืองเริ่มมี airy ใช้ได้
เสียงกลางน่าจะเป็นพระเอก ฟังเพลงร้องหวานๆนี่น่าจะเข้าทางเลย ขอรันอินนวดไปเรื่อยๆก่อนครับ


[Superpong]

ต่ออีกนิด..ใกล้จบล่ะครับ

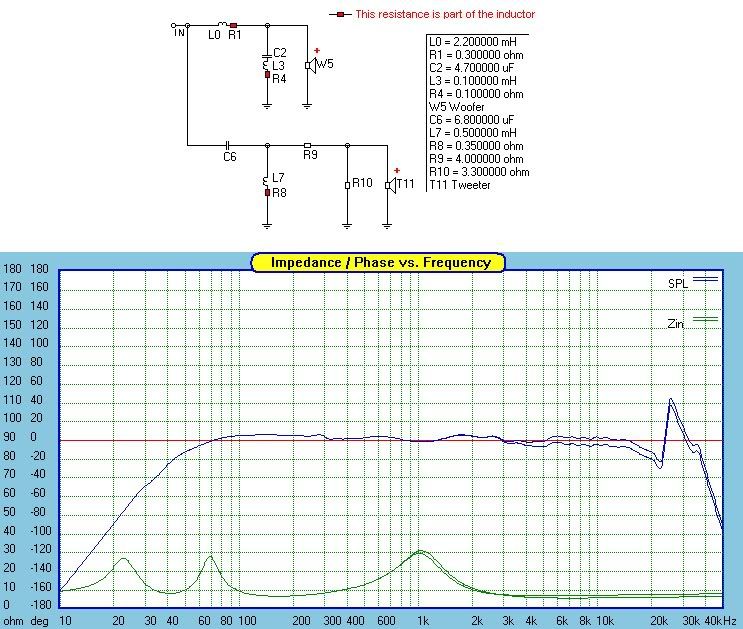

ครอสลำโพงตัวนี้ John Krutke คน design ออกแบบจุดตัดที่ประมาณ 4Khz ให้วงจรครอสตอบสนอง electronics roll-off โดยใช้แค่ออเดอร์แรก,ออเดอร์สอง, notch ที่ 7Khz, และชดเชย baffle cabinet compensation ตามสมควร แต่ได้ acoustics roll-off แบบ Linkwitz Riley ที่ 4th order กำราบไดรเวอร์ทั้งสองตัวให้ทำงานร่วมกันได้ดี

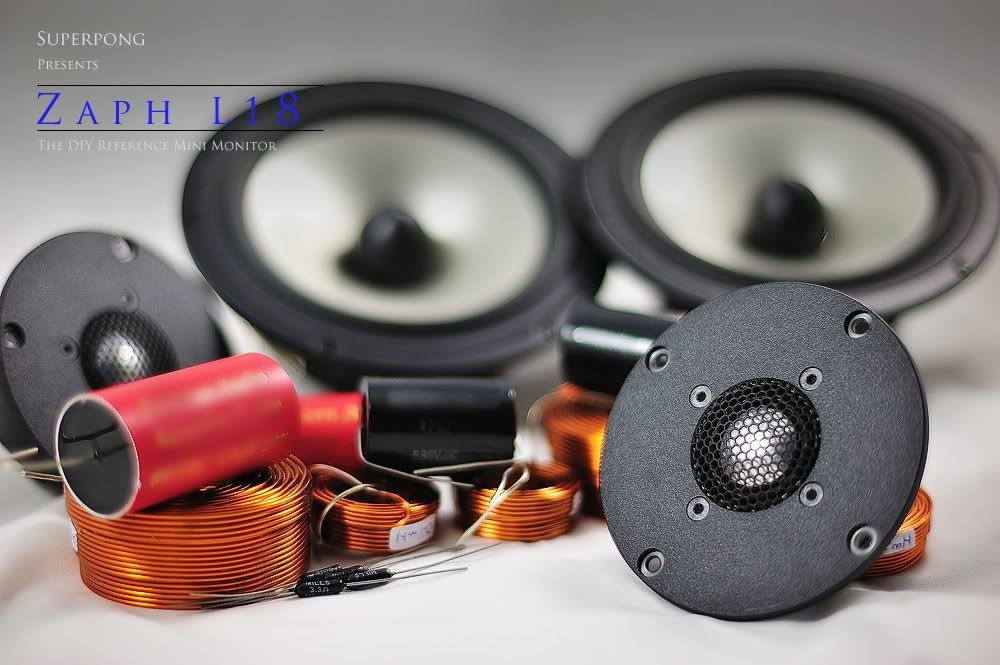

สมาชิกครบทีมแล้ว...พร้อมลงมือประกอบล่ะ

[Superpong]

ขอสอบถามหน่อยครับ   ดอกกับครอส   หาซื้อได้ที่ไหนครับ

ดอก group buy ร่วมกับเพื่อนใน htg2 ครับ (madisound.com) เฉลี่ยค่าส่งกัน
ส่วนครอสจาก siam-audiophile ครับ

[tualek]

ขอสอบถามหน่อยครับ   ดอกกับครอส   หาซื้อได้ที่ไหนครับ

[Superpong]

ผมใช้แผ่น bitumen หรือแผ่นยางมะตอยหนา 1.5mm

ไปซื้อที่ไหนครับ  หรือไปขอแบ่ง ตอนที่เค้าทำถนน มา

แถวบ้านเรียกแผ่นแดมป์อ่ะครับ คุ้นยัง

บ้านหม้อแผ่นละสามร้อยกว่าบาทครับ (แล้วแต่ยี่ห้อ) ถ้าเน้นๆก็ปะซักสองชั้นเลย 555 แข็งเป็นหิน

[100db]

ผมใช้แผ่น bitumen หรือแผ่นยางมะตอยหนา 1.5mm

ไปซื้อที่ไหนครับ  หรือไปขอแบ่ง ตอนที่เค้าทำถนน มา

แถวบ้านเรียกแผ่นแดมป์อ่ะครับ คุ้นยัง

[Superpong]

พี่ครับตอนนี้จ่ยไปเม่าไรแล้ว อนาคตอาจจะเดินตามรอยเพราะยังประทับใจเซียสไม่ลืม

จบที่ 17K ครับ - woofers, tweeters, ค่าอุปกรณ์ครอส (Jantzen), binding post (CMC), damping materials, และตู้ (ทำผิวไม้จริง เนื้อไม้ ash) ครับผม

[แม็กซ์...ลูกขุนสรรค์]

พี่ครับตอนนี้จ่ยไปเม่าไรแล้ว อนาคตอาจจะเดินตามรอยเพราะยังประทับใจเซียสไม่ลืม

[Superpong]

ภาพสวยดีคร้าบ.....   ว่าแต่รูน๊อตนี่ ใช้เกลียวปล่อย
หรือฝังหมุด ดีกว่าครับ.....

ขอบคุณครับ ถนัดเกลียวปล่อยมากกว่าน่ะครับ ใช้ดอกสว่านเล็กๆเจาะนำร่องก่อนเท่าๆกับความยาวของน็อต เนื้อไม้จะได้ไม่ช้ำ ถอดเข้าถอดออกได้

[Martra]

ภาพสวยดีคร้าบ.....   ว่าแต่รูน๊อตนี่ ใช้เกลียวปล่อย
หรือฝังหมุด ดีกว่าครับ.....

[100db]

ขอบคุณครับ งานไม้จ้างเค้าครับ ฝีมืองานไม้ผมห่วยสุดๆ

เข้าใจครับ เข้าใจ เพราะผมก็เป็นเหมือนกัน 555

พยายามทุมสุดๆสำหรับงานไม้...ลืมไปว่าทั้งบ้านมีแต่สว่านเจาะรูกับเลื่อยฉลุ

นี่ก็เหมือนกันอีกละ...
จิ๊กซอว์ถ้าปรับหน้าแปลนให้มันเอียงมันก็ตัดเอียงแบบเราเตอร์ได้น๊ะ
ตู้ TL ที่กำลังลองอยู่นี่ตอนแรกช่างลืมทำ chamfer ดอกมิดมาให้ก็เอาจิ๊กซอว์ตัดเอาหลังประกอบเป็นตู้แล้วนี่แหล่ะ
ปัญหาคือ....ฝีมืออ่ะ ทำเป็น แต่ทำให้สวยน่ะไม่มีปัญญา

[แม็กซ์...ลูกขุนสรรค์]

'งานขั้นเทพ'

[Superpong]

ขอบคุณครับ งานไม้จ้างเค้าครับ ฝีมืองานไม้ผมห่วยสุดๆ

เข้าใจครับ เข้าใจ เพราะผมก็เป็นเหมือนกัน 555

พยายามทุมสุดๆสำหรับงานไม้...ลืมไปว่าทั้งบ้านมีแต่สว่านเจาะรูกับเลื่อยฉลุ

[Superpong]

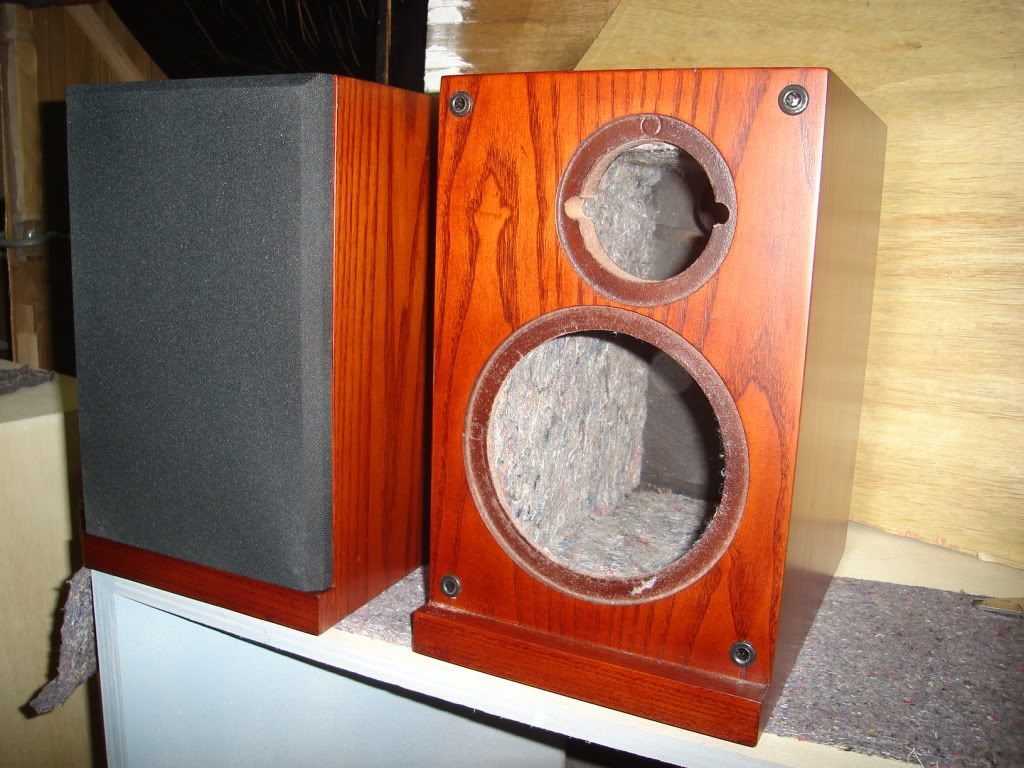

damp ภายในเสร็จเรียบร้อย รออุปกรณ์ครอสโอเวอร์ที่กำลังเดินทางมา

[Superpong]

ผมใช้แผ่น bitumen หรือแผ่นยางมะตอยหนา 1.5mm

ไปซื้อที่ไหนครับ  หรือไปขอแบ่ง ตอนที่เค้าทำถนน มา

  ตามร้านประดับยนต์ครับ น้าลำฯ บ้านหม้อก็น่าจะมี

[ลำน้ำ]

ผมใช้แผ่น bitumen หรือแผ่นยางมะตอยหนา 1.5mm

ไปซื้อที่ไหนครับ  หรือไปขอแบ่ง ตอนที่เค้าทำถนน มา

[100db]

ขอบคุณครับ งานไม้จ้างเค้าครับ ฝีมืองานไม้ผมห่วยสุดๆ

เข้าใจครับ เข้าใจ เพราะผมก็เป็นเหมือนกัน 555

[Superpong]

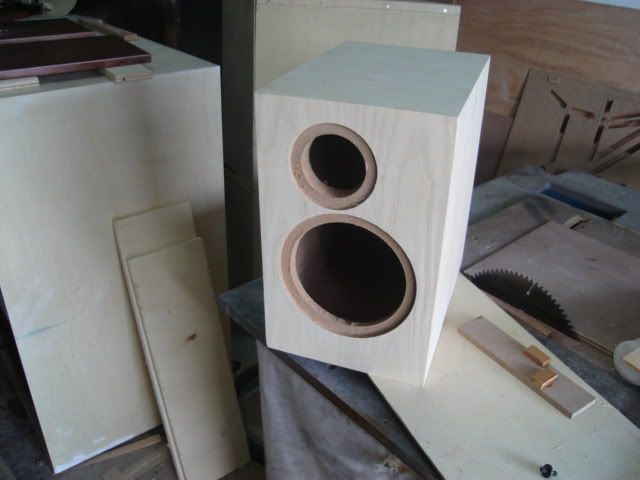

ตู้ทำเองเหรอครับ   ขนาดยังไม่ทำสียังสวยขนาดนี้   ถ้าเสร็จแล้วจะสวยขนาดไหนหนอ    อยากได้บ้างจังเลย

ขอบคุณครับ งานไม้จ้างเค้าครับ ฝีมืองานไม้ผมห่วยสุดๆ

ต่ออีกนิดครับ คืบหน้าไปอีกหน่อย ทำผิวไม้จริงลายไม้ ash ลงแล็กเกอร์กึ่งมันกึ่งด้าน
damping materials ภายใน ผมใช้แผ่น bitumen หรือแผ่นยางมะตอยหนา 1.5mm ปิดทับอีกทีด้วยผ้าห่มสีเทาหนา 1cm

[tualek]

ตู้ทำเองเหรอครับ   ขนาดยังไม่ทำสียังสวยขนาดนี้   ถ้าเสร็จแล้วจะสวยขนาดไหนหนอ    อยากได้บ้างจังเลย

[Superpong]

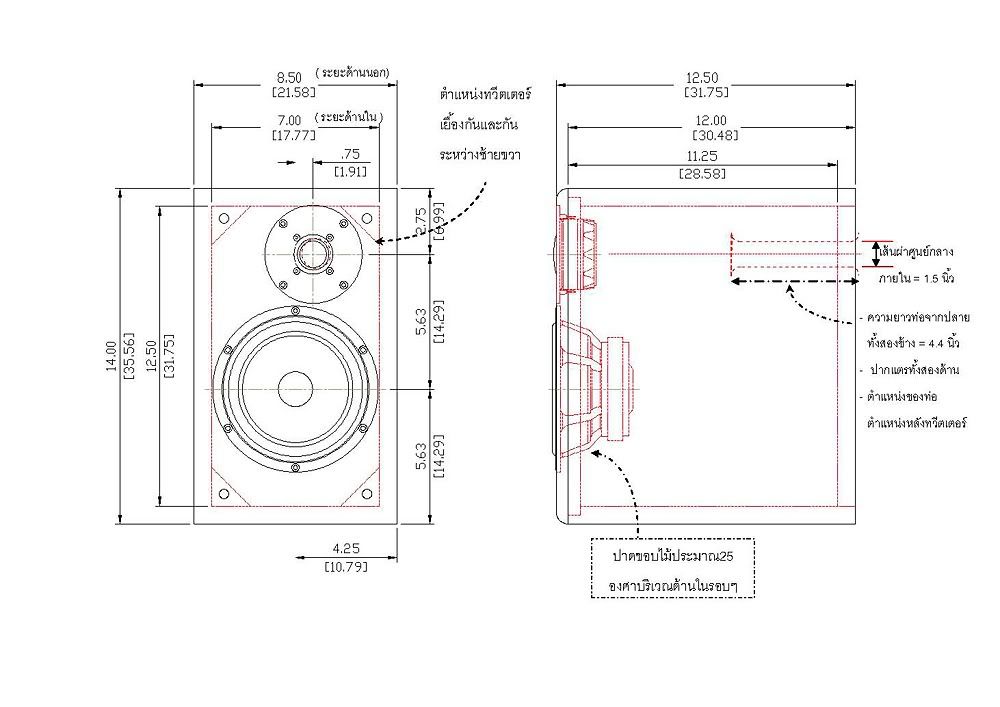

ตู้ครับ ใช้ตู้เปิดตามแบบ ปริมาตรราวๆ 0.5 cu.ft ไม้ MDF 19mm จูนท่อพอร์ตไว้ราวๆ 40-45hz ทำ Chamfering ด้านในสำหรับดอกวูฟเฟอร์

[Superpong]

ผมเองชอบกรวยกระดาษอาบน้ำยาสมัยเก่าๆช่วงชักลึกๆของเซียส เมื่อก่อนชอบแต่ไม่มีปัญญาซื้อ โดยเฉพาะโครงงานโปรเอ ตัวเล็กเสียงโตมาก

เออ ใช่ๆๆ สมัยก่อนผมชอบมาก เสียงสะอาด ฟังสบาย เสียงร้องเป็นเอกลักษณ์เฉพาะตัวไม่เหมือนใคร แต่มันไม่ค่อยทนนะผมว่า รู้สึกว่าน้ำยาที่เคลือบหน้ากรวยมันเสื่อมเร็วยังไงก็ไม่รู้ เดาว่าอาจจะเกี่ยวกับสภาพอากาศบ้านเราด้วยมั้ง

[Superpong]

ทำเป็นถล่มตัว...แล้วลำโพงตัวนี้เอาชื่อใครมาตั้ง
210.205.6.35/modules/board/download.php?seq=52590

น้าลำน้ำ เจ้าของกระทู้นี้แหล่ะที่เป็นคนแนะนำให้ผมรู้จัก Mr.Troels หนึ่งในตำนานคน DIY ลำโพง

ช่วงนี้ถนัดแต่ของเล็กๆครับ ใหญ่ๆไม่ค่อยมีเรี่ยวมีแรง
ว่าแต่ยังมีไฟล์นั้นเก็บไว้อีกเหรอเนี่ย 5555 จริงๆมันมีเวอร์ชั่นลับๆที่ใช้ทวีตเตอร์จู๋แมวด้วยนะ
สงสัยเสียงคงไม่โดนใจ Troels แกเลยไม่เอาขึ้นหน้าเว็ป

[Old Tube]



[แม็กซ์...ลูกขุนสรรค์]

ทำเป็นถล่มตัว...แล้วลำโพงตัวนี้เอาชื่อใครมาตั้ง
210.205.6.35/modules/board/download.php?seq=52590

น้าลำน้ำ เจ้าของกระทู้นี้แหล่ะที่เป็นคนแนะนำให้ผมรู้จัก Mr.Troels หนึ่งในตำนานคน DIY ลำโพง



[100db]

ทำเป็นถล่มตัว...แล้วลำโพงตัวนี้เอาชื่อใครมาตั้ง
210.205.6.35/modules/board/download.php?seq=52590

น้าลำน้ำ เจ้าของกระทู้นี้แหล่ะที่เป็นคนแนะนำให้ผมรู้จัก Mr.Troels หนึ่งในตำนานคน DIY ลำโพง

[แม็กซ์...ลูกขุนสรรค์]

ผมเองชอบกรวยกระดาษอาบน้ำยาสมัยเก่าๆช่วงชักลึกๆของเซียส เมื่อก่อนชอบแต่ไม่มีปัญญาซื้อ โดยเฉพาะโครงงานโปรเอ ตัวเล็กเสียงโตมาก

[Superpong]

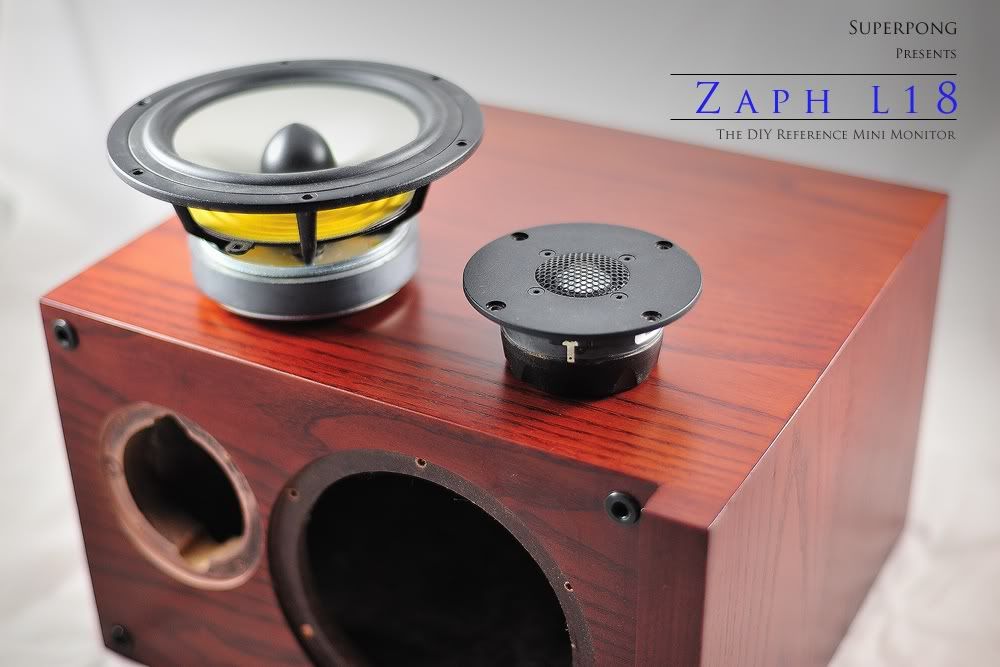

Zaph L18 Loudspeaker design - Drivers

Zaph L18 เป็นระบบสองทาง ตู้เปิด ใช้ Seas 27TBFCG (H1212) และ Seas L18RNX/P (H1224)  ตัว L18/1224 เป็นวูฟเฟอร์ขนาดประมาณ 7 นิ้ว กรวยอลูมิเนียม ขอบยาง ทั้งนี้ H1224 เป็นตัวอัพเกรดที่มาจากเวอร์ชั่นเก่า (H1085 H1142) ตัว H1224 ให้ breakup ขยับขึ้นไปหลาย Khz ทำให้การนำ H1224 มาใช้กับระบบสองทางเป็นงานที่ง่ายขึ้นมาก คือได้ทั้งมิดเบสจากตัวขับ7นิ้วโดยที่ยังรักษาความเที่ยงตรงในการตอบสนองในย่าน midrange ได้ดี แต่กระนั้น H1224 ก็ยังมี peak ที่แถวๆ 7-8 khz ปริมาณพอสมควรซึ่งต้องมี notch ตรงนี้ด้วย

ส่วนทวีตเตอร์ H1212 เป็นทวีตเตอร์ best buy อีกตัวของ Seas เป็นโดมอลูมิเนียม+แม็กนีเซียม แม่เหล็กเหลว และมี rear chamber ด้านหลังเพื่อช่วยในเรื่องของ free air resonance ที่ต่ำมากๆ ลงตัวพอดี สบายๆกับระบบสองทาง

[แม็กซ์...ลูกขุนสรรค์]

รังสิตคลองหกแช่มาเดือนกว่าครับ ยังไม่หมดน้ำเลย

[Superpong]

เตรียมงบเท่าไรครับ

ไม่เกิน 20K ครับ


ช่วงเย็นแวะไปดูระดับน้ำที่คลองเปรมประชากรตัดกับคลองบางซื่อใกล้ๆบ้าน ยังปลอดภัยอยู่ รอดไปอีกวัน

[แม็กซ์...ลูกขุนสรรค์]

เตรียมงบเท่าไรครับ

[Superpong]

อยู่ในงบนี่เท่าไหร่ครับ...

EL34PP สงสัยเสียงดี

กะไว้ 20K ครับ  แอมป์เสียงดีมาก หลังเบิร์นแล้วไปอีกไกลเลย

คู่แข่ง  น้าบอล มาแว้ว    ของ น้าพงศ์ นี่เอง

555 ต้องยอมแพ้ น้าบอล ประธานชมรมคนชอบต่อลำโพง ครับ หลังๆแต่ละตัว ระดับเฮฟวี่

เบสของเซียสไม่เคยเป็นรองใคร ละมุนหู

จริงครับ เบสฟังสบายมากครับ

[แม็กซ์...ลูกขุนสรรค์]

เบสของเซียสไม่เคยเป็นรองใคร ละมุนหู

[ลำน้ำ]

คู่แข่ง  น้าบอล มาแว้ว    ของ น้าพงศ์ นี่เอง

[Mc]

อยู่ในงบนี่เท่าไหร่ครับ...

EL34PP สงสัยเสียงดี

[Superpong]

ระหว่างที่รอพบกับน้องน้ำที่ได้กระชับพื้นที่เข้ามาในกรุงเทพเรื่อยๆ เกิดกิเลศอยากได้ลำโพงสองทางแบบวางขาตั้งสักคู่ เอามาคู่กับแอมป์หลอด EL34PP ตัวเก่งของผม

โปรเจคนี้ตั้งเป้าหมายไว้ประมาณนี้

• ขับง่าย ไม่กินวัตต์
• พาสซีพครอสโอเวอร์ไม่ซับซ้อน จะได้ลงทุนใช้ของดีๆได้ เอาแบบทีเดียวจบไปเลย จะได้ไม่ต้องรื้อตู้มาอัพเกรดทีหลัง
• แบบตู้เรียบง่าย
• ราคาไดรเวอร์ไม่แพงมาก
• และสุดท้าย อันนี้สำคัญสุด ต้องเป็น Proven project คือมีคนทำมาแล้วและประสบความสำเร็จ อย่างน้อยต้องมี positive feedbacks มากๆหน่อย

จากโจทย์เล็งไปที่ตัวขับของ SEAS เพราะสุ้มเสียงจากที่เคยฟัง ลำโพงกรวยโลหะของ SEAS หลายๆคู่ที่ขับด้วยหลอด มันช่างละมุนละไม มีเสน่ห์อย่างบอกไม่ถูก น่าฟังจริงๆ (อันนี้ความชอบส่วนตัว 555) แต่ทั้งนี้ก็ต้องดูเป็นตัวๆไป ตระกูล Prestige นี่ใช้ได้ ส่วนตระกูล Excel นี่เหนือชั้น เสียงดีมากๆ แต่ก็กินวัตต์สาหัสสากรรจ์พอตัว ผมลองหาข้อมูลในเน็ทไปเรื่อยๆ เพื่อดูว่าโปรเจคลำโพงสองทางของ Seas มีอะไรบ้างที่น่าสนใจ ที่สำคัญต้องตอบโจทย์ข้างต้นครบถ้วน ไล่อ่านในเน็ทไปเรื่อยๆ ในที่สุดก็ไปสะดุดเอาตัวนี้เข้า

ZAPH L18 ----> http://www.zaphaudio.com/audio-speaker17.html

สอบถามอากู๋เพื่อหาข้อมูลเพิ่มเติมเกี่ยวกับโปรเจคนี้ ปรากฏว่า เออ เข้าท่าแฮะ น่าสนใจทีเดียว Feedbacks ดีเยี่ยมซะด้วย

จากนั้นก็คำนวณราคา drivers, อุปกรณ์ crossover,  อุปกรณ์อื่นๆ, และค่าตู้ ก็ยังโอเค คือยังอยู่ในงบ งั้นก็ลุยเลย.......เอาอันนี้ล่ะฟร่ะ

เดี๋ยวมาต่อครับ เอาไดรเวอร์ไปดูเรียกน้ำย่อยกันก่อน

Seas 27TBFCG (H1212) และ Seas L18RNX/P (H1224)
