หัวข้อ: เรียนถาม mr.Tube เรื่อง PCB kwak clock II ครับ

[happy diy]

ทำเสร็จแล้วได้ผลยังไง เล่าสู่กันฟังบ้างนะครับ

ขอบคุณครับกำลังสั่งของอยู่ครับ  คาดว่าสัปดาห์หน้าของคงมาถึงครับ

นึกได้แล้วว่าเป็น NPN ครับ เพราะฉะนั้น BC547 ใช้ได้เลยครับ Match ขาให้ถูกละกันครับ อันที่จริงลำพัง TL431 ก็เพียงพอกับกระแสที่วงจรต้องการครับ จะ Bypass ยังได้เลยครับ  Wink

โอ้ว.......เย้    ขอบคุณอีกครั้งครับ

[Mr. Tube]

Tr 2 ใช้ BC547C ได้มั้ยครับ -> จำไม่ได้ว่าออกแบบไว้เป็น NPN หรือ PNP ครับ ลองไล่วงจรดูครับ ถ้าเป็น NPN ก็ใช้ได้ครับ ผมไม่มีแผ่น PCB อยู่กับตัว ไม่สามารถไล่ให้ได้ครับ

นึกได้แล้วว่าเป็น NPN ครับ เพราะฉะนั้น BC547 ใช้ได้เลยครับ Match ขาให้ถูกละกันครับ อันที่จริงลำพัง TL431 ก็เพียงพอกับกระแสที่วงจรต้องการครับ จะ Bypass ยังได้เลยครับ

[Mr. Tube]

ทำเสร็จแล้วได้ผลยังไง เล่าสู่กันฟังบ้างนะครับ

[happy diy]

รับทราบครับ

ขอบพระคุณ  mr.tube มากครับ

[Mr. Tube]

C หมายเลข 1,2 ผมใช้  47-100uf/10v ได้มั้ยครับ -> ได้ครับ แต่จ่ายไฟเข้าไม่เกิน 10V นะครับ
           C หมายเลข 3 ใช้ค่า 10uf/10v ได้มั้ยครับ -> ได้ครับ
           C หมายเลข 6 ใช่ค่า 0.1uf  ไดัมั้ยครับ -> ได้ครับ
           R หมายเลข 5 และ 7 ใช้ค่าเท่าไหร่ครับ -> 5 ขึ้นกับแหล่งจ่ายครับ ปกติผมใช้ 8V ก็ใช้ 5 = 47-82 ohm ครับ ถ้าใช้แหล่งจ่ายต่างจากนี้ก็ต้องคำนวณดูครับ ดูใน datasheet ของ TL431 ครับ ส่วน 7 ใช้ 1k ครับ
           หมายเลข 4 คือ FB ถูกต้องมั้ยครับ -> ใช่ครับ
           หมายเลข 8 เป็น jumper หรือเปล่าครับ -> เป็น R 1k ครับ
           Tr 2 ใช้ BC547C ได้มั้ยครับ -> จำไม่ได้ว่าออกแบบไว้เป็น NPN หรือ PNP ครับ ลองไล่วงจรดูครับ ถ้าเป็น NPN ก็ใช้ได้ครับ ผมไม่มีแผ่น PCB อยู่กับตัว ไม่สามารถไล่ให้ได้ครับ
           Tr 3 ใช่ TL431 หรือเปล่าครับ -> ใช่ครับ

[happy diy]

เนื่องจากผมได้รับ pcb kwak clock II จาก mr. tube มา  ผมดูวงจรและได้ค่าอุปกรณ์ตาม layout ในส่วนของ clock แล้วครับ  แต่ยังสงสัยค่าของอุปกรณ์ในส่วน shunt regulator เลยขอรบกวนถามดังนี้ครับ

ซีรีย์เกาหลี ฝากรูป

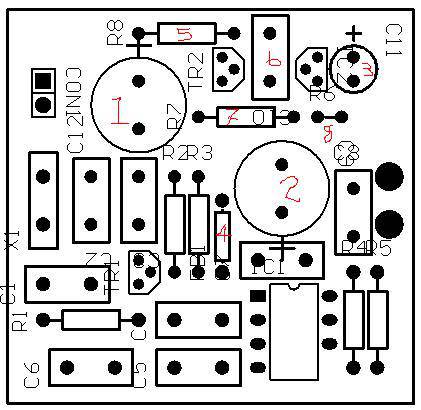

จากรูป ที่ผมเขียนหมายเลขกำกับไว้
           C หมายเลข 1,2 ผมใช้  47-100uf/10v ได้มั้ยครับ
           C หมายเลข 3 ใช้ค่า 10uf/10v ได้มั้ยครับ
           C หมายเลข 6 ใช่ค่า 0.1uf  ไดัมั้ยครับ
           R หมายเลข 5 และ 7 ใช้ค่าเท่าไหร่ครับ
           หมายเลข 4 คือ FB ถูกต้องมั้ยครับ
           หมายเลข 8 เป็น jumper หรือเปล่าครับ
           Tr 2 ใช้ BC547C ได้มั้ยครับ
           Tr 3 ใช่ TL431 หรือเปล่าครับ

รบกวนขอคำแนะนำด้วยครับ
ขอบคุณครับ
