หัวข้อ: ์Network Streaming DAC Mr. Tube

[Mr. Tube]

ผมใช้ Moode กับ Pi Zero อยู่ ไม่มีปัญหาน๊อกครับ แต่เป็น Version ตั้งแต่ปี 19 ครับ เดี่ยวผมวาง Link ไว้ให้ใน PM นะครับ ลอง Load ไปใช้ดูครับ


**ผมส่ง PM ไม่ได้ ขึ้น Err Forbidden เลยส่งไป hotmail ให้แทนนะครับ**

[aphiphot]

มีใครเจอปัญหาใช้ Moode audio OS แล้ว pi ร้อนจนแฮงค์มั้ยครับ ผมเจอปัญหานี้ติดฮีทซิงค์และพัดลมระบายก็แก้ไม่ได้ครับเยต้องกลับมาใช้ Volumio OS เหมือนเดิมครับ

[aphiphot]

ซื้อ tip122&127 มาเปลี่ยนเรียบร้อยแล้วครับ ที่ทรานซิสเตอร์พังน่าจะเกิดจากตอนที่ผมใช้มิเตอร์วัดไฟที่จุด Aux for mini fan แล้วปลายโพรบไปแตะชอร์ตขั้วทั้งสองขั้วชอร์ตกันเข้าแว๊ปนึงทำให้ไฟดับทั้งบอร์ดสักพักประมาณ5นาทีจึงติดขึ้นมาใหม่ผมก็เลยไม่ได้เอะใจอะไร สรุปฟังได้แล้วครับกำลังจะใส่บอร์ด pi zero และลงกล่องโดยจะใส่สวิตช์เลือกสัญญาณสองแหล่งคือ 1.usb to i2s และ 2.pi zeroครับ เมื่อวานลองกับ pi zero แล้วเหมือนรวนๆคงเป็นเพราะทรานซิสเตอร์ซัพพลายเริ่มมีปัญหา กำลังคิดจะทำเฉพาะบอร์ด DI ไปใช้กับ TDA1541 ที่คุณ Mr.tube เคยออกแบบให้กรุ๊ปบายกันเมื่อก่อน เริ่มไม่ค่อยคล่องเพราะหยุด diy ไปนานครับ รอภาค2จาก Mr.tube ครับ 😃😃😃

[aphiphot]

ดูในเวปนัฐพงษ์ยังมีขาย ตัวละ 52 บาท ลองดูครับ

ขอบคุณมากครับ🙏🙏😄

[paputzaa]

ดูในเวปนัฐพงษ์ยังมีขาย ตัวละ 52 บาท ลองดูครับ

[aphiphot]

สอบถามเพื่อนสมาชิกครับว่า mc14517 ตอนนี้หาซื้อได้ที่ไหนครับ
ขอบคุณมากครับ

[aphiphot]

หลอดLED 2 หลอดนี้ทำหน้าที่อะไรเหรอครับ มันติดๆดับๆครับไม่ใช่กระพริบนะครับ

เป็นตัวคุมแรงดันตกคร่อม LM7805 กับ 08 ให้คงที่ครับ = 1.25+Vf ของ LED ครับ โดยมากก็ประมาณ 2.0V ครับ แสดงว่าจะมีแรงดันตกคร่อม LM78XX = 3.25V ครับ ถ้าตับแสดงว่า แรงดันจาก Rectifier ก่อนเข้า LM317 ตกครับ หรือไม่ก็ LM317 ตัวหน้ามีปัญหาครับ ลองวัดแรงดันจ่ายเข้า LM317 ดูก่อนครับ

เทคนิคนี้สุดยอดเลยครับล้าสุดเมื่อสักครู่เปิดยูทูปหาวิธีวัดดาริงตันทรานซิสเตอร์และลองวัดดูใหม่สรุปtip122เสียตัวเดียวครับ

[aphiphot]

ช่วงบ่ายๆฟังๆอยู่ไฟดับทั้งบอร์ดเลยไล่วงจรและวัดไฟดูไฟไม่มีมาจ่ายให้LM317จัดการถอดทรานซิสเตอร์มาวัดดูปรากฏว่าเสียทั้งคู่ครับ(TIP122&127) รอสั่งอะไหล่ก่อนครับ

ได้ติด Heat Sink ไว้ไม๊ครับ อาจจะร้อนจนเสียครับ ถ้าไม่ได้ติด Sink เลยครับ ใช้อันเล็กๆ ก็ได้ครับ

ติดครับแต่น่าจะประจวบเหมาะพอดีจะเสียครับ สั่งอะไหล่ไปแล้วครับได้ฟังแค่2วันครับชมแล้วusb to i2sต่อลองฟังดูก่อนครับพอวันนี้เอาบอร์ด pi zero ต่อปรากฎว่าไฟหลอด led ดับและ pi รวนๆครับเลยถอดออกต่อusb to i2sกลับเข้าไปแป๊บเดียวไฟดับทั้งบอร์ดครับเลยไล่เช็คไฟมาจอตัวต้นเหตุที่ทรานซิสเตอร์ครับ ว่าแต่เสียงฟังเพลินดีมากครับชอบครับ😄😄😄

[Mr. Tube]

ช่วงบ่ายๆฟังๆอยู่ไฟดับทั้งบอร์ดเลยไล่วงจรและวัดไฟดูไฟไม่มีมาจ่ายให้LM317จัดการถอดทรานซิสเตอร์มาวัดดูปรากฏว่าเสียทั้งคู่ครับ(TIP122&127) รอสั่งอะไหล่ก่อนครับ

ได้ติด Heat Sink ไว้ไม๊ครับ อาจจะร้อนจนเสียครับ ถ้าไม่ได้ติด Sink เลยครับ ใช้อันเล็กๆ ก็ได้ครับ

[Mr. Tube]

หลอดLED 2 หลอดนี้ทำหน้าที่อะไรเหรอครับ มันติดๆดับๆครับไม่ใช่กระพริบนะครับ

เป็นตัวคุมแรงดันตกคร่อม LM7805 กับ 08 ให้คงที่ครับ = 1.25+Vf ของ LED ครับ โดยมากก็ประมาณ 2.0V ครับ แสดงว่าจะมีแรงดันตกคร่อม LM78XX = 3.25V ครับ ถ้าตับแสดงว่า แรงดันจาก Rectifier ก่อนเข้า LM317 ตกครับ หรือไม่ก็ LM317 ตัวหน้ามีปัญหาครับ ลองวัดแรงดันจ่ายเข้า LM317 ดูก่อนครับ

[aphiphot]

ช่วงบ่ายๆฟังๆอยู่ไฟดับทั้งบอร์ดเลยไล่วงจรและวัดไฟดูไฟไม่มีมาจ่ายให้LM317จัดการถอดทรานซิสเตอร์มาวัดดูปรากฏว่าเสียทั้งคู่ครับ(TIP122&127) รอสั่งอะไหล่ก่อนครับ

[aphiphot]

หลอดLED 2 หลอดนี้ทำหน้าที่อะไรเหรอครับ มันติดๆดับๆครับไม่ใช่กระพริบนะครับ

[ออดิโอแมน]

แจ่มครับ LED ตัวเดียว เจาะรูแล้ว ไม่มีตัวยึด


บ้านเรามีแต่ LED ตัวใหญ่ ตัวจิ๋วๆ แสงไม่จ้า หาไม่มีครับ

[Diy Project Seeker ©]

ผมมีเทคนิค (ที่อาจจะเป็นการเอามะพร้าวห้าวมาขายสวน) การนำผลการแสดงการทำงานของหลอด LED ที่อยู่บนแผงของ RPi ไม่ว่าจะเป็นรุ่นไหน มี LED กี่ตำแหน่งก็ตาม มาแสดงที่แผงหน้าของกล่องเคสที่เราจับโครงงานเราใส่ ให้มันเรียบร้อย


เห็นคนทำอุปกรณ์ Music Streaming Box จาก RPi ขายผ่านตา มีการพยายามบัดกรีขาเพื่อเชื่อมสายไฟไปที่หลอด LED ที่ยึดบนแผงหน้า ซึ่งมันดูลำบากมาก


ผมเลยสั่ง สายไฟเบอร์ออฟติก ขนาด 2 มม ความยาว 1 เมตร มาลอง





ตัดให้ความยาวพอดีๆ แล้วยึดสายกับแผง RPi และแผงหน้าด้วยปืนกาว











และเมื่อเปิดสวิทช์ ก็จะเห็นสายไฟเบอร์ออฟติก นำแสงจาก LED บนแผง มาแสดงที่แผงหน้าแบบง่ายๆ เลย





เผื่อใครยังไม่ทราบ จะได้ลองทำดู ต้นทุนถูกมาก และทำได้ง่ายมากครับ

สุดยอดเลยครับ

[Diy Project Seeker ©]

ภาค 2  ใกล้คลอดยังครับ อยากทำบ้างจังเลย

ยังอยู่ระหว่างออกแบบอยู่ครับ คงอีกพักใหญ่ครับ พอเล่าให้ฟังคร่าวๆ ได้ครับ


Pi Zero 2 W
Jitter Cleaner down to 200fS
20 Bit R2R DAC (option 24 bit) up to 176fs
Fully Balance or Single End or Dual Differential
Ultra low noise supply


ตอนนี้ติดที่ Jitter Cleaner อยู่ครับ กำลังหา IC ที่ใช้ง่ายๆ อยู่ครับ แต่ยังไงรอบนี้ก็เลี่ยง SMD ไม่ได้ครับ บอกไว้เลยว่า SMD เพียบครับ ทำไม่ง่ายเหมือนตัวแรกนะครับ

มีงานมาให้เสียเงินทำอีกแล้ว    ผมซื้อกล้องขยายต่อกับมือถือมารอทำงาน SMD แล้วครับ รอลุยอย่างเดียวครับ

[Smart]

SMD แค่ได้ยินชื่อก็ปวดตาแล้วครับ แต่รอติดตามครับ

[Mr. Tube]

ภาค 2  ใกล้คลอดยังครับ อยากทำบ้างจังเลย

ยังอยู่ระหว่างออกแบบอยู่ครับ คงอีกพักใหญ่ครับ พอเล่าให้ฟังคร่าวๆ ได้ครับ


Pi Zero 2 W
Jitter Cleaner down to 200fS
20 Bit R2R DAC (option 24 bit) up to 176fs
Fully Balance or Single End or Dual Differential
Ultra low noise supply


ตอนนี้ติดที่ Jitter Cleaner อยู่ครับ กำลังหา IC ที่ใช้ง่ายๆ อยู่ครับ แต่ยังไงรอบนี้ก็เลี่ยง SMD ไม่ได้ครับ บอกไว้เลยว่า SMD เพียบครับ ทำไม่ง่ายเหมือนตัวแรกนะครับ

[Mr. Tube]

Good Idea ครับ

[Smart]

ผมมีเทคนิค (ที่อาจจะเป็นการเอามะพร้าวห้าวมาขายสวน) การนำผลการแสดงการทำงานของหลอด LED ที่อยู่บนแผงของ RPi ไม่ว่าจะเป็นรุ่นไหน มี LED กี่ตำแหน่งก็ตาม มาแสดงที่แผงหน้าของกล่องเคสที่เราจับโครงงานเราใส่ ให้มันเรียบร้อย


เห็นคนทำอุปกรณ์ Music Streaming Box จาก RPi ขายผ่านตา มีการพยายามบัดกรีขาเพื่อเชื่อมสายไฟไปที่หลอด LED ที่ยึดบนแผงหน้า ซึ่งมันดูลำบากมาก


ผมเลยสั่ง สายไฟเบอร์ออฟติก ขนาด 2 มม ความยาว 1 เมตร มาลอง





ตัดให้ความยาวพอดีๆ แล้วยึดสายกับแผง RPi และแผงหน้าด้วยปืนกาว











และเมื่อเปิดสวิทช์ ก็จะเห็นสายไฟเบอร์ออฟติก นำแสงจาก LED บนแผง มาแสดงที่แผงหน้าแบบง่ายๆ เลย





เผื่อใครยังไม่ทราบ จะได้ลองทำดู ต้นทุนถูกมาก และทำได้ง่ายมากครับ

[Smart]

ถอด Micro SD Card ออกมาลง image file ใหม่ แล้วตั้งค่าทุกอย่างอีกครั้ง สามารถใช้งานได้แล้วครับ ไม่มีการจดจำ folder เพลงเดิมอีกต่อไป


และสามารถอ่าน USB Flash Drive (256GB) ได้ ใน format exFAT ด้วย คิดว่าคงเรียบร้อยแล้วครับ

[REUSE]

ภาค 2  ใกล้คลอดยังครับ อยากทำบ้างจังเลย

[REUSE]

อีกหนึ่งโครงงานที่ยังค้างเติ่งอยู่
     พันธุ์ศักดิ์

รีบทำนะครับ ภาค 2 กำลังตามมาไกลๆ แล้วครับ

ไม้ได้เข้ามานาน ลองเข้ามา 2-3 วัน งงๆ  ต้องอ่านข้อความจากล่างขึ้นบน  Mr. Tube  ภาค 2 ใกล้คลอดยังครับ ยากทำบ้างจังเลย

[Malako]

ผมก็เคยเป็น ต้องลง Volumio ใน Micro SD ใหม่โดยใช้ BalenaEtcher


ตอนนี้ Volumio 3.233 ออกเมื่อ 24.02.2022 ซึ่งผมรู้สึกว่าให้รายละเอียดเสียงดีขึ้นเยอะ
ฟังจากไฟล์ WAVE ก๊อปลง Flash drive 32 กิ๊ก Format แบบ FAT32 ด้วย Windows 10 ครับ
มีวันหนึ่ง โฟลเดอร์เพลงหายไปเกือบหมดเหลือเพียง 3 โฟลเดอร์ ปิดเครื่องดึง Flash drive เสียบเข้าออกสองสามครั้ง เปิดใหม่โฟลเดอร์กลับมาครบครับ

[Mr. Tube]

เอ แบบนี้ผมไม่มีประสบการณ์ครับ คุณ smart ใช้ Vol3 ด้วยรึเปล่าครับ ผมยังใช้ Vol2 อยู่ครับ


ถ้า Fing scan ไม่เจอ ลองดูว่า hotspot มันทำงานรึเปล่าครับ ถ้าปิด hotspot ไว้ด้วย คงต้องลง Vol ใหม่ครับ

[Smart]

ลองเข้าไปใน setting ของ Volumio แล้วจะ reconfig network ใหม่ ทีนี้ หายไปเลย สแกนหาด้วยแอพ Fing ก็ไม่เจอ คือหายไปเลย


กลายเป็นว่าถอยหลังไปอีก 1 ก้าว

[Smart]

ลอง Format เป็น FAT32 ด้วย Rufus เรียบร้อย ลงเพลงไป 4-5 โฟลเดอร์



เสียบ USB Flash Drive เข้า Rpi Zero W แล้วเปิดเครื่อง ไฟเขียวกระพริบเริ่มทำงาน


พอเข้าโปรแกรม volumio ได้ ก็ไปที่ Settings -> Sources -> Scan ให้มันสแกนหาโฟลเดอร์ใหม่


ผลคือ มันยังจำ Folder ที่ผมเคยต่อ HDD Storage ได้ (แต่ไม่มีรายชื่อเพลง)





ก็เลยพยายามลบ Folder ออก





แต่มันก็ฟ้องแบบนี้ตลอด



พอสแกน + อัพเดตใหม่ บางทีโฟลเดอร์พวกนี้ก็หายไป แต่สรุปคือ ยังเพิ่มเพลงใหม่เข้าไปไม่ได้ครับ


แบบนี้ต้องแก้ไขยังไงต่อครับ เหมือนว่าจะเป็นที่ Volumio เอง (มีการอัพเดต firmware 1 ครั้ง)

[Smart]

SSD ผมเป็น exFAT และใช้ได้กับ Pi3 และ Pi Zero ครับ ลอง Google หา Format Tool ตัวอื่น ที่ไม่ใช่ของ Win10 มาลองดูครับ หรือ google guiformat ดูครับ

ขอบคุณครับผม

[Mr. Tube]

SSD ผมเป็น exFAT และใช้ได้กับ Pi3 และ Pi Zero ครับ ลอง Google หา Format Tool ตัวอื่น ที่ไม่ใช่ของ Win10 มาลองดูครับ หรือ google guiformat ดูครับ

[Smart]

มันมีให้เลือก Format เป็น exFAT กับ NTFS (Windows10) ที่ลองแล้วและไม่อ่านคือ exFAT ครับ

[Smart]

ทำได้ครับ ลอง Check ดูว่า Thumbdrive Format เป็น FAT รึเปล่าครับ ถ้าเป็น NTFS Pi จะอ่านไม่ได้ครับ ต้องติดตั้งอะไรเพิ่มนี่แหล่ะครับ จำไม่ได้แล้ว ผมเลือก Format เป็น FAT ก็ใช้งานได้ครับ เมื่อก่อนใช้ Thumb 128GB ตอนนี้ใช้ SSD 1TB อยู่ครับ

ขอบคุณครับ ลองแล้วจะกลับมารายงานครับ

[Mr. Tube]

ทำได้ครับ ลอง Check ดูว่า Thumbdrive Format เป็น FAT รึเปล่าครับ ถ้าเป็น NTFS Pi จะอ่านไม่ได้ครับ ต้องติดตั้งอะไรเพิ่มนี่แหล่ะครับ จำไม่ได้แล้ว ผมเลือก Format เป็น FAT ก็ใช้งานได้ครับ เมื่อก่อนใช้ Thumb 128GB ตอนนี้ใช้ SSD 1TB อยู่ครับ

[Smart]

รบกวนสอบถามเพิ่มครับ

เราสามารถต่อ USB Thumdrive (256GB) ที่ลงเพลงเกือบเต็ม เสียบที่ช่องต่อ USB ผ่านทาง adaptor ได้มั้ยครับ ลองทำแล้ว และให้ volumio scan / update แต่ไม่มีอะไรเกิดขึ้น

มันยังจำได้เฉพาะเพลงที่อยู่ใน micro USB ที่อยู่ใน RPi Zero (internal)


ก่อนหน้าเคยลองต่อ HDD Storage (มีไฟจ่ายในตัว) เข้ามา มันสามารถมองเห็นเพลง แต่การใช้งานยุ่งยาก เลยไม่ต่อใช้งานอีก

[Mr. Tube]

ขอบคุณครับคุณ Noppadon วงจรน่าสนใจดีครับ R I/V ย้ายไป Ref กับ Gnd ซึ่งน่าจะดีกว่าวงจรเดิมที่ Ref กับไฟบวกครับ ผมกำลังคิดต่อว่า ถ้าเปลี่ยน R 1k เป็น Current Sink ปรับค่าได้ แล้วเอาไป Ref กับไฟลบ เราอาจจะปรับจุด Output ให้เป็น 0.00V แล้วไม่ต้องใช้ C Coupling ได้ครับ ไว้มีโอกาสจะลองดูบ้างครับ ขอบคุณครับ

[Noppadon]

ไม่นึกว่า I/V จะใช้ได้ เสียงฟังได้ปกติดีใช่ไม๊ครับ เทียบกับ TDA1543 แล้ว เสียงต่างกันยังไงบ้างครับ

ภาค i/v  ผมได้รับคำแนะะนำจาก Mr.Tube แล้วมาดัดแปลงจากวงจรนี้ครับ ใช้ tr เบอร์2sa970 แทน ส่วนภาค jfet ใช้ N channel  แบบเดียวกับ ที่ คุณMr.Tube ออกแบบไว้ ส่วนไฟที่จ่ายให้ภาค i/v ผมปรับไปใช้ 9v  เรื่องเสียงผมว่า TDA 1387 ทุ้มบางกว่า TDA1543 แต่รายละเอียดของเสียงดีกว่า ครับ ภาคi/v ผมทำแค่ให้มีเสียงออกแล้วเสียงไม่แตกก่อน ไว้คำแนะนำจากเพื่อนสมาชิกจะนำไปแก้ไขต่อครับ

[Mr. Tube]

ไม่นึกว่า I/V จะใช้ได้ เสียงฟังได้ปกติดีใช่ไม๊ครับ เทียบกับ TDA1543 แล้ว เสียงต่างกันยังไงบ้างครับ

[Noppadon]

Network music streamer กับ TDA1387

[Reactor]

ไม่ได้เปิด  hotspot ไว้ครับ  ต้องลงใหม่ครับ
ขอบคุณครับ

[Mr. Tube]

สอบถามโปรแกรม volumio. คือว่า เปลียนผู้ให้บริการ internetบ้าน รายใหม่ เครื่องเล่น streamer มันเกาะอยู่กับ เร้าเตอร์อันเก่า แต่โทรศัพท์ที่ใช้เปิดเครื่องstreamer มันเกาะกับเร้าเตอร์ เจ้าใหม่ มันหากันไม่เจอ   ผมจะถอด SD card มาเขียนโปรแกรมติดตั้ง Volumio ตัวใหม่เพื่อให้หากันเจอ  หรือใครมีวิธีอื่นแนะนำไหมครับ

ได้เปิด Hotspot ไว้รึเปล่าครับ ถ้าเปิดไว้เวลามันหา Router ไม่เจอ มันจะแสดงตัวเป็น Volumio ให้เราใช้มือถือจับกับ Volumio แล้วเข้าไป Setting ให้มันเกาะกับ Router ใหม่ครับ แต่ถ้าไม่ได้เปิด Hotspot ไว้ คงต้องลงใหม่ครับ

[Reactor]

สอบถามโปรแกรม volumio. คือว่า เปลียนผู้ให้บริการ internetบ้าน รายใหม่ เครื่องเล่น streamer มันเกาะอยู่กับ เร้าเตอร์อันเก่า แต่โทรศัพท์ที่ใช้เปิดเครื่องstreamer มันเกาะกับเร้าเตอร์ เจ้าใหม่ มันหากันไม่เจอ   ผมจะถอด SD card มาเขียนโปรแกรมติดตั้ง Volumio ตัวใหม่เพื่อให้หากันเจอ  หรือใครมีวิธีอื่นแนะนำไหมครับ

[Smart]

https://th.cytron.io/c-raspberry-pi-zero/p-raspberry-pi-zero-2-w

ขอบคุณครับผม

[Diy Project Seeker ©]

เปลี่ยนเป็น PI zero 2wch แล้วboot ไว้ขึ้นฮิ

ฝากรีวิวเสียงด้วยครับ  ต่างจากเดิมไหมครับ

เสียงนั้นฟังไม่ออกครับ  แต่ที่แน่นๆ เร็วจากเดิมมากๆ ไม่ง้อ pi 4 แล้ว

สั่ง Pi Zero 2W จากที่ไหนครับ

https://th.cytron.io/c-raspberry-pi-zero/p-raspberry-pi-zero-2-w

[Diy Project Seeker ©]

อัพเดท part list และราคา ณ วันที่ 28 มค.65 ครับ

ในรายการอุปกรณ์ก่อนหน้า มีจำนวนไม่ครบ และขาดบางรายการครับ



[Smart]

เปลี่ยนเป็น PI zero 2wch แล้วboot ไว้ขึ้นฮิ

ฝากรีวิวเสียงด้วยครับ  ต่างจากเดิมไหมครับ

เสียงนั้นฟังไม่ออกครับ  แต่ที่แน่นๆ เร็วจากเดิมมากๆ ไม่ง้อ pi 4 แล้ว

สั่ง Pi Zero 2W จากที่ไหนครับ

[Wera_A]

เปลี่ยนเป็น PI zero 2wch แล้วboot ไว้ขึ้นฮิ

ฝากรีวิวเสียงด้วยครับ  ต่างจากเดิมไหมครับ

เสียงนั้นฟังไม่ออกครับ  แต่ที่แน่นๆ เร็วจากเดิมมากๆ ไม่ง้อ pi 4 แล้ว

[Smart]

อัพเดท part list และราคา ณ วันที่ 28 มค.65 ครับ

ในรายการอุปกรณ์ก่อนหน้า มีจำนวนไม่ครบ และขาดบางรายการครับ

[Reactor]

เปลี่ยนเป็น PI zero 2wch แล้วboot ไว้ขึ้นฮิ

ฝากรีวิวเสียงด้วยครับ  ต่างจากเดิมไหมครับ

[Wera_A]

เปลี่ยนเป็น PI zero 2wch แล้วboot ไว้ขึ้นฮิ

[Mr. Tube]

อย่าลืมปรับ selector ด้วยนะครับ mark บนบอร์ดมันพิทพ์สลับที่กันอยู่ครับ

[Diy Project Seeker ©]

ขอบคุณมากครับ

[Mr. Tube]

รบกวนคุณอาร์ต Mr. Tube อีกทีครับ กรณีจะใช้ RP4 ต่อสายเข้าไปที่ EXT I2S ต้องต่อสายไหนจาก RP เข้า SD/WS/BK/G ครับ

SD -> 40 (DOUT)
WS -> 35 (LRCK)
BK -> 12 (BCK)
G -> 6,9,14,20,25,30,34,39 ขาใดขาหนึ่งได้ (กรณีที่ไม่ได้ใช้ไฟจาก Board นะครับ ถ้าใช้ไฟจาก Board และต่อสาย Gnd ที่ขั้วจ่ายไฟแล้ว ก็ไม่ต้องต่อ G ก็ได้ครับ)


เทียบเลขขา GPIO จากรูปนี้นะครับ

[Diy Project Seeker ©]

รบกวนคุณอาร์ต Mr. Tube อีกทีครับ กรณีจะใช้ RP4 ต่อสายเข้าไปที่ EXT I2S ต้องต่อสายไหนจาก RP เข้า SD/WS/BK/G ครับ

[Diy Project Seeker ©]



[Smart]

ขอบคุณครับผม

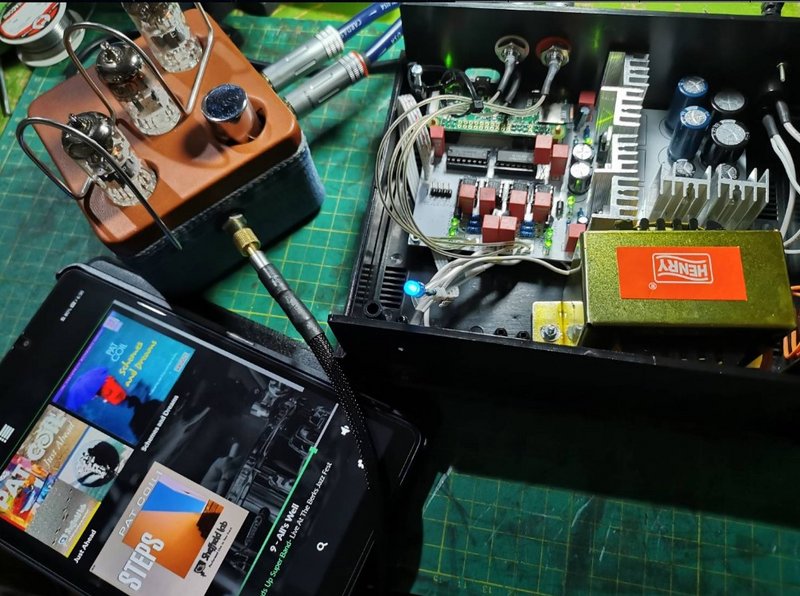

เปลี่ยน heatsink เรียบร้อยครับ








ใหญ่สุดที่จะยัดลงกล่องได้ละครับ

[Malako]

แอมป์สวยมากครับ

ขอบคุณครับพี่ ว่าจะหุ้มกล่อง music streaming DAC ให้ดูคล้ายๆ กะนครับ

ดีใจด้วยครับ

[Smart]

แอมป์สวยมากครับ

ขอบคุณครับพี่ ว่าจะหุ้มกล่อง music streaming DAC ให้ดูคล้ายๆ กะนครับ

[Diy Project Seeker ©]

การ Post รูป มีข้อจำกัด 500kb ต่อรูปครับ ลอง Resize ดูก่อนครับ


Heatsink เปลี่ยนเฉพาะของ LM317 ก็ได้ครับ พวก 78XX ไม่น่าจะร้อนมาก

ครับผม พรุ่งนี้ได้ไปบ้านหม้ออีกรอบละ


ขอบคุณมากอีกครั้งครับ

แอมป์สวยมากครับ

[Smart]

การ Post รูป มีข้อจำกัด 500kb ต่อรูปครับ ลอง Resize ดูก่อนครับ


Heatsink เปลี่ยนเฉพาะของ LM317 ก็ได้ครับ พวก 78XX ไม่น่าจะร้อนมาก

ครับผม พรุ่งนี้ได้ไปบ้านหม้ออีกรอบละ


ขอบคุณมากอีกครั้งครับ

[Mr. Tube]

การ Post รูป มีข้อจำกัด 500kb ต่อรูปครับ ลอง Resize ดูก่อนครับ


Heatsink เปลี่ยนเฉพาะของ LM317 ก็ได้ครับ พวก 78XX ไม่น่าจะร้อนมาก

[Smart]

ถ้าวาง Board ตามแนวนอน ให้ Pi อยู่บน และ Output อยู่ล่าง ชุดบนจะเป็น Reg 5V ครับ (ใช้ 7805) และชุดล่างจะเป็น Reg 8V (ใช้ 7808 เลขท้าย 2 ตัวเป็นตัวบอก Volt Output ครับ)

ขอบคุณครับ

แก้ไขจุดเชื่อมต่อ และการตั้งค่าครบทุกจุดแล้ว ได้ฟังเพลงแล้วครับ

เสียงดีมากกกกก ดีใจสุด


แต่เอานิ้วแตะ heatsink ผมว่ามันร้อนมากไป คงต้องเปลี่ยนครับ

หมายเหตุ ผมโพสรูปไม่ได้สักที

[Mr. Tube]

ฝั่ง 5V กับ 8V นี่ดูยังไงครับ

ถ้าวาง Board ตามแนวนอน ให้ Pi อยู่บน และ Output อยู่ล่าง ชุดบนจะเป็น Reg 5V ครับ (ใช้ 7805) และชุดล่างจะเป็น Reg 8V (ใช้ 7808 เลขท้าย 2 ตัวเป็นตัวบอก Volt Output ครับ)
