หัวข้อ: ak4395 dac อีกเบอร์ที่อยากให้ลองครับ

[tewmax]

ลองใช้โปรแกรม media jukebox

[tewmax]

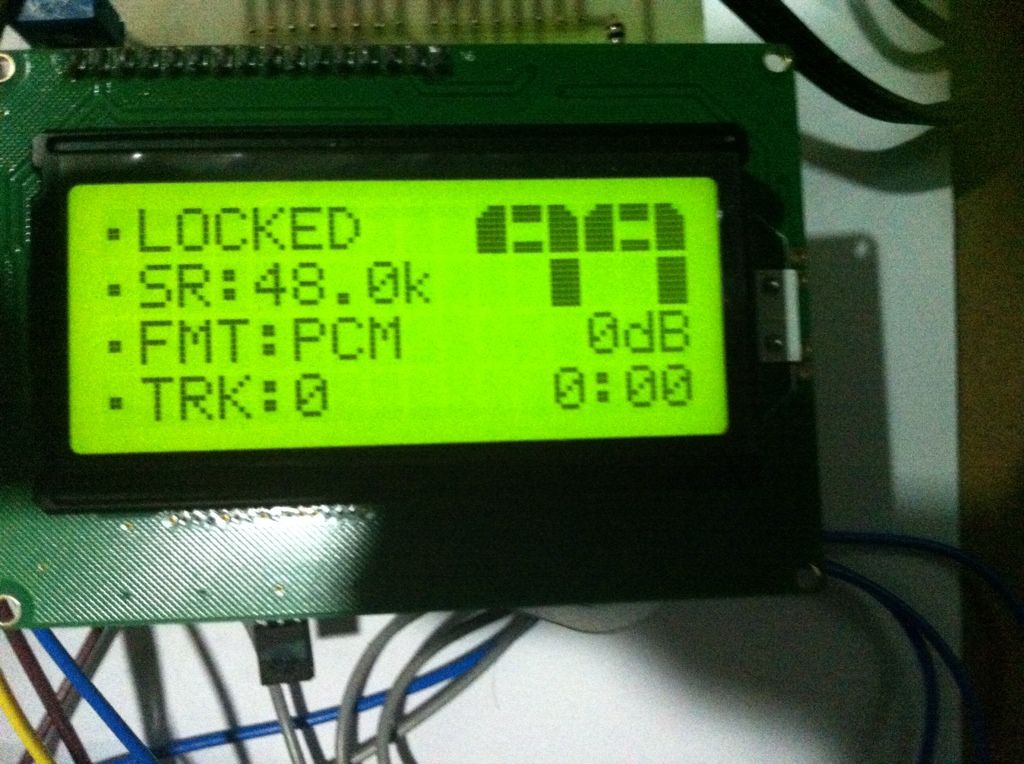

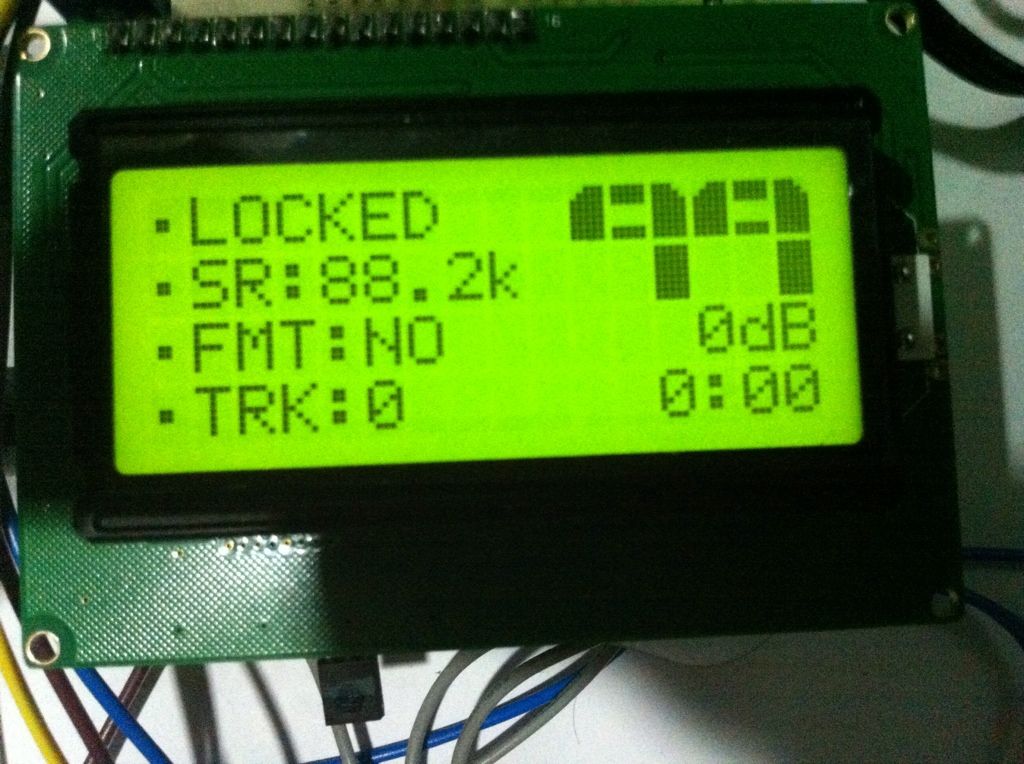

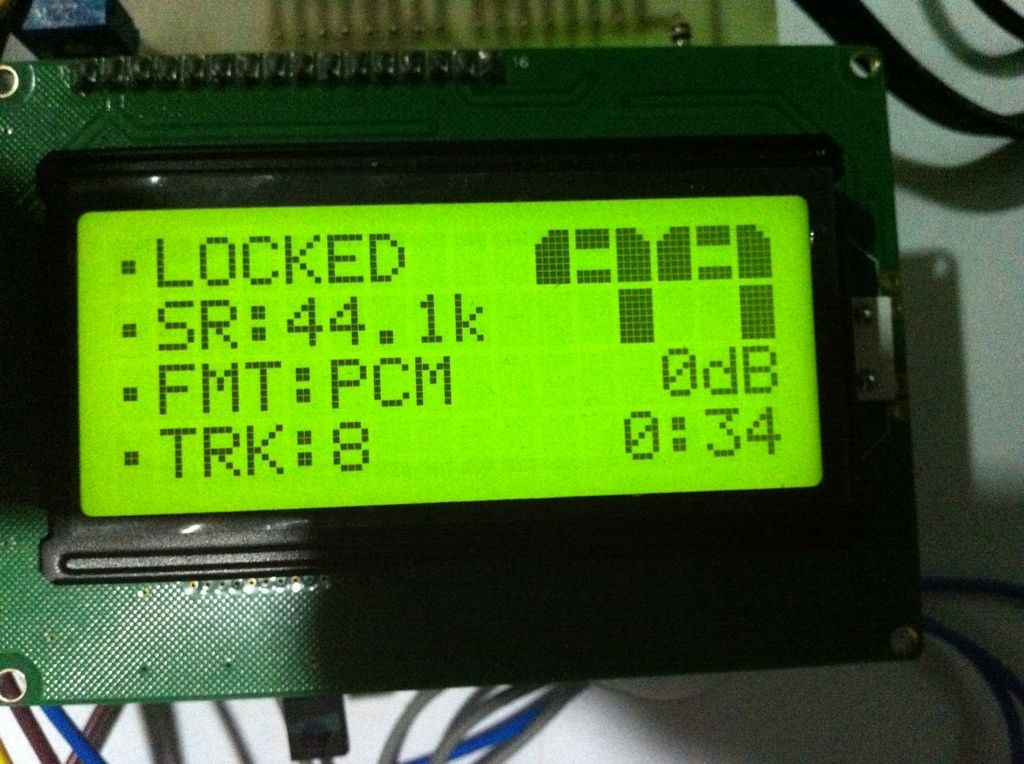

ลองเพิ่มเติม sample rate,format detect

[อวยพร]

สุดยอดเลยครับ....

[wat12(คุ้ม)]

เล่นแต่hw modeมาตลอด

น้ามายั่วให้คันอยากเล่นของอ่อนมั่งแล้วซี

[tewmax]

ใช้คอนโทรลเลอร์เบอร์อะไรครับ  แต่ว่างจองเลยดีกว่า

ผมทิ้งตัวอื่นไม่จะ PIC , MCS-51 มาเล่น Arduino อย่างเดียวแล้วครับ

[tewmax]

จองครับ

เมื่อไรจะมีGB บ้างครับ

GB ยืนยันเหมือนเดิมไม่มีครับหนุกๆครับ

[aphiphot]

ใช้คอนโทรลเลอร์เบอร์อะไรครับ  แต่ว่างจองเลยดีกว่า

[เขียวหวาน]

จองครับ

เมื่อไรจะมีGB บ้างครับ

[tewmax]

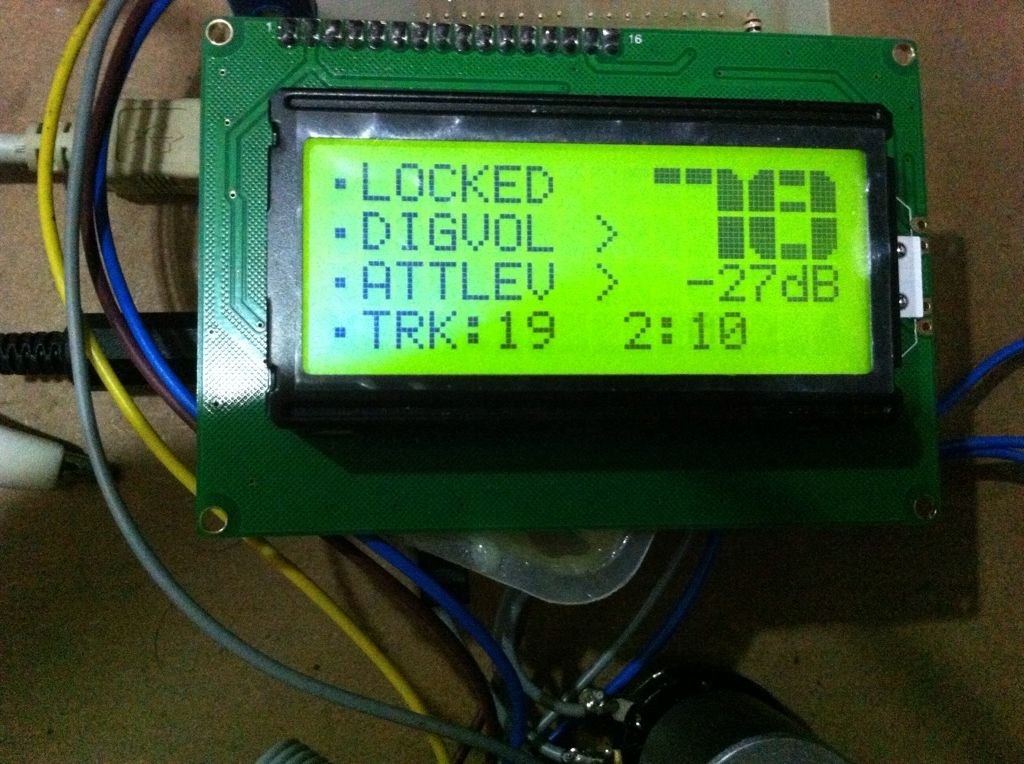

ปรับ Digital volume ตัวใหญ่เปอร์เซ็นต์เอาดูตอนอยู่ไกลๆ
ตัวเล็กบอก dB 0.5dB/step  256 step = 127dB(ตาม datasheet AK4395)

[tewmax]

test

<a href="http://www.youtube.com/v/xI0PDYvc1n8" target="_blank" rel="noopener noreferrer" class="bbc_link bbc_flash_disabled new_win">http://www.youtube.com/v/xI0PDYvc1n8</a>

[tewmax]

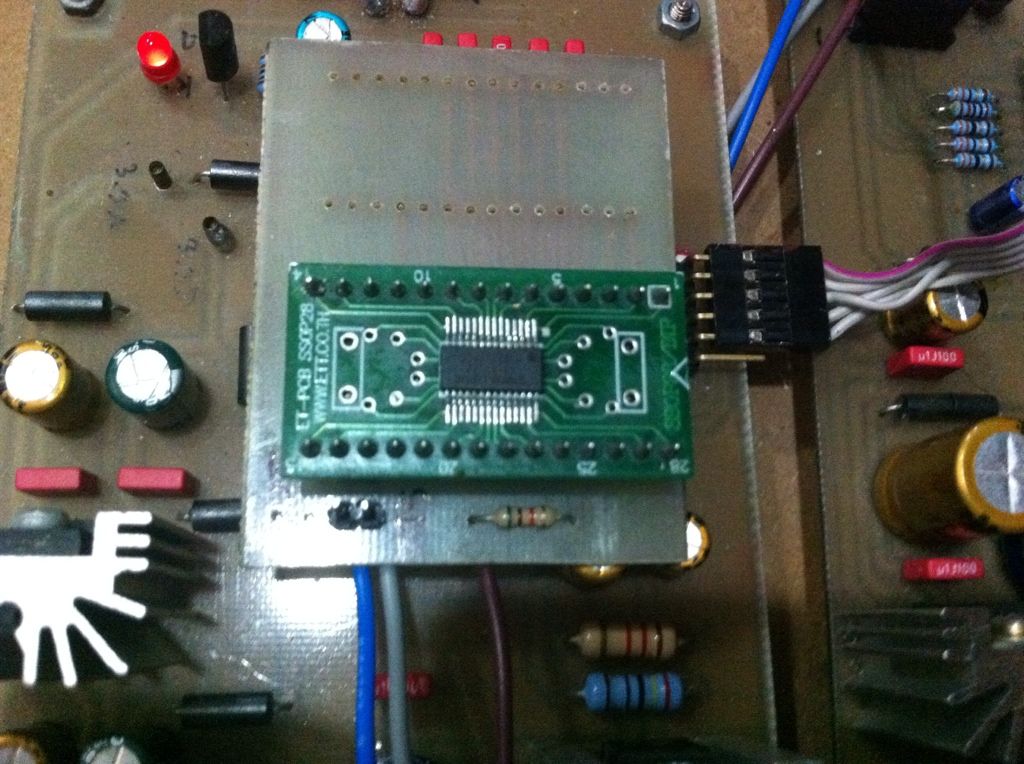

cs8416 ต้องทำ adaptor เพิ่ม

[tewmax]

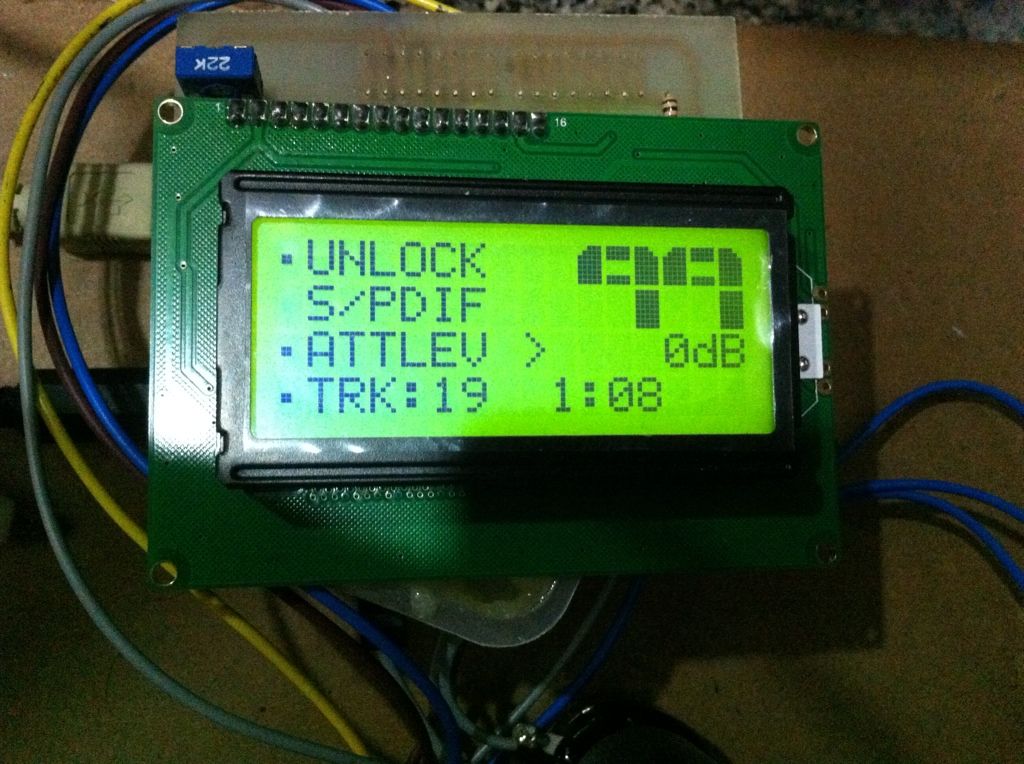

อ่านการ  lock สัญญาณใน register ของ CS8416 และอ่าน track และเวลาแต่ละเพลง

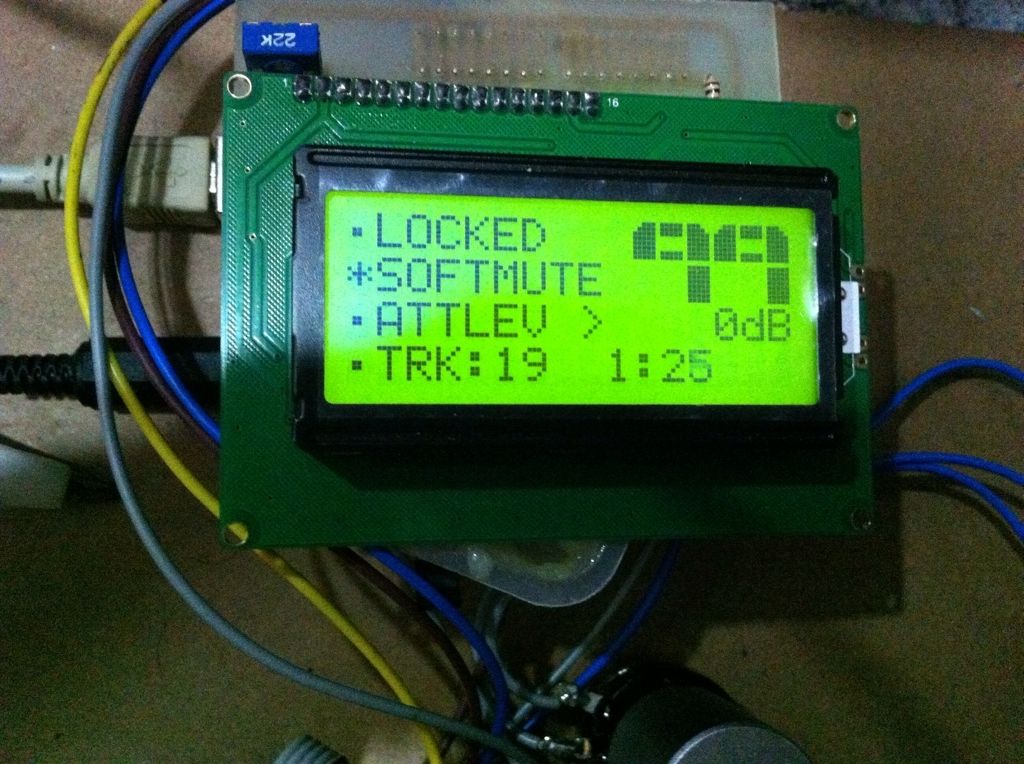

ควบคุบ digital volume และ สั่ง mute ที่ register AK4395

[tewmax]

หลังจากทำมาแล้วหลายปีก็ได้โอกาสเอาทำใหม่เสียที จริงๆแล้วตั้งใจจะทำตั้งนานแล้วแต่ไม่มีเวลา การเปลียนครั้งนี้ถือว่ารื้อทั้งระบบก็ว่าได้เพราะทำเป็น software mode ทั้งหมด ก็มีแก้ไขลาย pcb นิดหน่อยรื้อที่เป็น  setting hardware ออกทั้ง cs8416 และ AK4395 โดยใช้ microcontrollerในการควบคุม CS8416 ใช้ I2C ในการ interface เข้าไปเขียน Register ต่างๆ ส่วน AK4395 ใช้ SPI ในการ interface เขียน register ซึ่ง chip มีความสามารถอีกเยอะที่เราไม่ได้ใช้ใน hardware mode




ชื่อตั้งไปงั้นๆเพราะมันดีกว่า dac หลายๆตัวที่ผมมี

[aphiphot]

cs8416 หาซื้อได้จากที่ไหนมั่งครับ

ลองดูที่คุณยอด Mastercomponent ดูครับ

[Flures]

cs8416 หาซื้อได้จากที่ไหนมั่งครับ

[aphiphot]

ลองเช็คตามนี้ครับ เมื่อป้อนสัญญาณ digital เข้าที่ input แล้ว  LED  จะติดทันทีครับ ถ้าวัดไฟที่ JP1
1. ขา  data = 0.8v กรณีป้อนสัญญาณเข้า ถ้าไม่ป้อนจะเท่ากับ 0 v
2. ขา bck,mck,lrck = 1.6V. ตลอดไม่ว่าจะป้อนหรือไม่ป้อนสัญญาณ
หรือจะลองวัดที่ขา 14 ของ CS8416 ขณะมีสัญญาณ = 0 V ไม่มีสัญญาณป้อนเข้า = 3.3v ครับ


ใช้งานได้แล้วครับ สาเหตุน่าจะมาจากตัวcs8416 ผมใช้แบบsoic พอเปลี่ยนมาใช้แบบSSOPใช้งานได้ปกติ ตอนนี้เอาไปใช้กับTDA1541Aอยู่ครับ ของเดิมฟังแบบDualแต่ตอนนี้ขอลองแบบSingleบ้าง ;DขอบคุณคุณtewmaxมากครับสำหรับแบบPCB

[dust55]

ตอนนี้ราคา ak4395 ดูเหมือนจะถูกลงน่ะ

[katip]

สอบถามครับ  ไม่ทราบว่าซื้อ AK4395 ได้จากที่ไหนครับ

ที่นี่ครับ
http://www.es.co.th/search.asp?Word=ak4395&PC=034038&Mode=1&tb=034038&stk=&pb=&view=&pic=checked

ขอบคุณครับ

[aphiphot]

ลองเช็คตามนี้ครับ เมื่อป้อนสัญญาณ digital เข้าที่ input แล้ว  LED  จะติดทันทีครับ ถ้าวัดไฟที่ JP1
1. ขา  data = 0.8v กรณีป้อนสัญญาณเข้า ถ้าไม่ป้อนจะเท่ากับ 0 v
2. ขา bck,mck,lrck = 1.6V. ตลอดไม่ว่าจะป้อนหรือไม่ป้อนสัญญาณ
หรือจะลองวัดที่ขา 14 ของ CS8416 ขณะมีสัญญาณ = 0 V ไม่มีสัญญาณป้อนเข้า = 3.3v ครับ


ขอบคุณมากครับเดี๋ยวเย็นนี้กลับไปลองดูครับ

[tewmax]

สอบถามครับ  ไม่ทราบว่าซื้อ AK4395 ได้จากที่ไหนครับ

ที่นี่ครับ
http://www.es.co.th/search.asp?Word=ak4395&PC=034038&Mode=1&tb=034038&stk=&pb=&view=&pic=checked

[tewmax]

ลองเช็คตามนี้ครับ เมื่อป้อนสัญญาณ digital เข้าที่ input แล้ว  LED  จะติดทันทีครับ ถ้าวัดไฟที่ JP1
1. ขา  data = 0.8v กรณีป้อนสัญญาณเข้า ถ้าไม่ป้อนจะเท่ากับ 0 v
2. ขา bck,mck,lrck = 1.6V. ตลอดไม่ว่าจะป้อนหรือไม่ป้อนสัญญาณ
หรือจะลองวัดที่ขา 14 ของ CS8416 ขณะมีสัญญาณ = 0 V ไม่มีสัญญาณป้อนเข้า = 3.3v ครับ


[katip]

สอบถามครับ  ไม่ทราบว่าซื้อ AK4395 ได้จากที่ไหนครับ

[aphiphot]

ตอนแรกที่มีปัญหาเพราะมีตะกั่วช๊อตอยู่ตรงนี้ครับ

[aphiphot]

ลืมบอกไปครับผมทำเฉพาะบอร์ดcs8416ครับ ลองเช็คไฟจุดต่งๆปกติครับ ได้ประมาณ3.3V จุดบัดกรีบนอะแดปเตอร์8416เช็คแล้วขา8น่าจะมีปัญหาบัดกรีไม่ค่อยติดทำการขูดและบัดกรีใหม่แล้วครับ ลองเอากล้องส่องพระส่องดูรอยบัดกรีและลองย้ำดูใหม่แล้ว เดี๋ยวเย็นนี้ลองใหม่ครับ

[aphiphot]

อย่างแรก เช็คไฟออกจากเรกูเลตทั้งหมดว่าถูกต้องหรือไม่เป็นอันดับแรก
อย่างที่สอง ดูจุดบัดกรีตัว AK4395 กับปริ้นท์อะแดปเตอร์ว่าเรียบร้อยดีหรือไม่
และการต่อขามาลงซ็อกเก็ต เสียบแล้วต้องแน่นหนาไม่หลวมหลุดครับ เพราะจุดนี้ มีคนตกม้าตายกันเยอะเหมือนกัน
สุดท้าย ต่อ C input แทนการใช้ pulse trans. ดูว่าทำงานได้รึเปล่าก่อนน่ะครับ เพราะ pulse tran ถ้าใช้แกนผิดแบบ หรือรอบไม่เหมาะสมก็จะโหลดต้นทางและสัญญาณข้ามมาที่ secondary จะลดลงจนล็อคไม่ติดได้เหมือนกัน...

ว่าแต่ ถ้ามีรูปประกอบจะนึกภาพได้ง่ายขึ้น รวมถึงหลายๆท่านจะช่วยกันดูได้น่ะครับ

[audiomania]

อย่างแรก เช็คไฟออกจากเรกูเลตทั้งหมดว่าถูกต้องหรือไม่เป็นอันดับแรก
อย่างที่สอง ดูจุดบัดกรีตัว AK4395 กับปริ้นท์อะแดปเตอร์ว่าเรียบร้อยดีหรือไม่
และการต่อขามาลงซ็อกเก็ต เสียบแล้วต้องแน่นหนาไม่หลวมหลุดครับ เพราะจุดนี้ มีคนตกม้าตายกันเยอะเหมือนกัน
สุดท้าย ต่อ C input แทนการใช้ pulse trans. ดูว่าทำงานได้รึเปล่าก่อนน่ะครับ เพราะ pulse tran ถ้าใช้แกนผิดแบบ หรือรอบไม่เหมาะสมก็จะโหลดต้นทางและสัญญาณข้ามมาที่ secondary จะลดลงจนล็อคไม่ติดได้เหมือนกัน...

ว่าแต่ ถ้ามีรูปประกอบจะนึกภาพได้ง่ายขึ้น รวมถึงหลายๆท่านจะช่วยกันดูได้น่ะครับ

[aphiphot]

ตรงน็อตยึดฮีตซิงค์ 317 มีรองแหวนไฟเบอร์ หรือฉนวนไหมครับ
ถ้าไม่รองมีสิทธิ์โดนกราวด์ ซึ่งเผอิญขากลางของ 317 คือ+v out ครับ ต้องมีฉนวนคั่นด้วย

แต่ถ้าเป็นตัวถังพลาสติก ก็ให้เช็คเรื่องลายครับ ว่ามีช็อตตรงไหนหรือเปล่า เพราะถ้า 317 ร้อนเกินเหตุ แสดงว่าเอาต์พุตต้องมีลัดวงจรแน่ๆครับ

ขอบคุณมากครับ  เจอตัวปัญหาแล้วครับ ลายตรงเฟอร์ไรท์บีทผมบัดกรีแล้วมีเศษตะกั่วลัดวงจรลงกราวด์ครับแก้ไขแล้วใช้ได้แล้วครับ แต่ตอนนี้ไฟล็อคสัญญาณติดแล้วดับไม่ติดค้าง อ้อผมใช้พัลส์ทรานฟอร์เมอร์แทนC inputครับ ไม่รู้ต่อถูกหรือเปล่า

ลองหมดทุวิธีไม่ล็อคสัญญาณ  ไม่มีเสียง สรุปICน่าจะเจ๊ง  :cry2ใครพอจะทราบวิธีเช็คบ้างครับ

[aphiphot]

ตรงน็อตยึดฮีตซิงค์ 317 มีรองแหวนไฟเบอร์ หรือฉนวนไหมครับ
ถ้าไม่รองมีสิทธิ์โดนกราวด์ ซึ่งเผอิญขากลางของ 317 คือ+v out ครับ ต้องมีฉนวนคั่นด้วย

แต่ถ้าเป็นตัวถังพลาสติก ก็ให้เช็คเรื่องลายครับ ว่ามีช็อตตรงไหนหรือเปล่า เพราะถ้า 317 ร้อนเกินเหตุ แสดงว่าเอาต์พุตต้องมีลัดวงจรแน่ๆครับ

ขอบคุณมากครับ  เจอตัวปัญหาแล้วครับ ลายตรงเฟอร์ไรท์บีทผมบัดกรีแล้วมีเศษตะกั่วลัดวงจรลงกราวด์ครับแก้ไขแล้วใช้ได้แล้วครับ แต่ตอนนี้ไฟล็อคสัญญาณติดแล้วดับไม่ติดค้าง อ้อผมใช้พัลส์ทรานฟอร์เมอร์แทนC inputครับ ไม่รู้ต่อถูกหรือเปล่า

[audiomania]

ตรงน็อตยึดฮีตซิงค์ 317 มีรองแหวนไฟเบอร์ หรือฉนวนไหมครับ
ถ้าไม่รองมีสิทธิ์โดนกราวด์ ซึ่งเผอิญขากลางของ 317 คือ+v out ครับ ต้องมีฉนวนคั่นด้วย

แต่ถ้าเป็นตัวถังพลาสติก ก็ให้เช็คเรื่องลายครับ ว่ามีช็อตตรงไหนหรือเปล่า เพราะถ้า 317 ร้อนเกินเหตุ แสดงว่าเอาต์พุตต้องมีลัดวงจรแน่ๆครับ

[aphiphot]

ขุดกระทู้หน่อยนะครับ พอดีผมทำบอร์ดcs8416ตามวงจรนี้ ลงอุปกรณ์เรียบร้อยแล้ว แต่เจอปัญหาดังนี้ครับ ไปที่ตามจริงต้องจ่ายออกจากLM317ปรากฏว่าไม่ออกครับ  เปลี่ยนICแล้วก็ไม่ออก  ไล่วงจรดูโดยเทียบกับวงจรอื่นๆก็ตรงกันไม่มีผิด ลองปลดเฟอไรท์บีทแล้ววัดก็ไม่ออก งมมา6ชั่วโมงแล้วก็ไม่มีไฟออกแถม317ร้อนมากๆทุกตัวเป็นแบบนี้หมด จนปัญญาแล้วครับ :cry2รบกวนหน่อยครับใครรู้วิธีแก้ปัญหาช่วยหน่อยครับ

[ท่านโย]

ถ้าสัญญาณมาจาก USB, S/PDIF หรือ COAX มันต้องผ่านอะไรบ้าง
ถึงจะออกมาเป็น สัญญาณเสียง  knock
ก็ต้องผ่าน เจ้า DAC เบอร์ต่าง ๆที่ พี่ ๆแนะนำกันในนี้หละครับ ท่านโย แล้วหลังจาก DAC ก็ไปเข้า ปรี + แอมป์ + ลำโพง /อินทรีเกตแอมป์ + ลำโพง ครับ

ไปอ่านอันนี้มา เข้าใจแล้วครับ ขอบคุณฮ่ะ

เนื้อหาดีมากครับลองเข้าไปดูครับ
http://th.wordpress.com/tag/digital-audio/

ตอนแรกนึกว่ามี แค่ DAC อย่างเดียวก็เล่นได้เลย มันต้องมี Interface ที่ใช้แปลงสัญญาณที่ encoded มาไปเป็นสัญญาณ Digital พวก I2C หรือ SPI แล้วค่อยโยนให้ DAC ต่อไป

[Artafact]

  ถ้าสัญญาณมาจาก USB, S/PDIF หรือ COAX มันต้องผ่านอะไรบ้าง
ถึงจะออกมาเป็น สัญญาณเสียง  knock
ก็ต้องผ่าน เจ้า DAC เบอร์ต่าง ๆที่ พี่ ๆแนะนำกันในนี้หละครับ ท่านโย แล้วหลังจาก DAC ก็ไปเข้า ปรี + แอมป์ + ลำโพง /อินทรีเกตแอมป์ + ลำโพง ครับ

[ท่านโย]

จะว่าไป ยังไม่รู้เรื่อง ภาพรวมเกี่ยวกับ DAC เลยครับ
อย่าง ถ้าสัญญาณมาจาก USB, S/PDIF หรือ COAX มันต้องผ่านอะไรบ้าง
ถึงจะออกมาเป็น สัญญาณเสียง

[Artafact]

  ที่มีอยู่นั้น ก็ ระดับเทพ แล้วครับ โดยเฉพาะ cs4398 เห็น พี่ ๆหลายท่านบอกว่าเป็นที่สุดของ dac เลยครับ

[Pong170106]

คงไม่ขวนขวายหาฟังขนาดนั้นหรอกครับ ฟัง   PCM1793 กับ Super Pro 707  Cs3498  กับ   Noninv GC  ไปพลางๆก่อนล่ะกันครับ

[Artafact]

  ไปขอฟังจากท่านเจ้าของโครงงาน อ.tewmax หรือ พี่ ๆที่ทำโครงการนี้สำเร็จใน บ้าน HTG2 นี้ผมว่าน่าจะมีอยู่ทั่วประเทศนะครับ เลยครับฟังด้วยตนเองตอบคำถามได้ดีกว่านะครับ

[Pong170106]

แนวเสียงเป็นอย่างไรครับเมื่อเทียบกับเบอร์อื่น

[Goda Takeshi]

สนับสนุน AKM อีกคนครับ ผมชอบเสียงของเขามากกว่า ตระกูล WM ครับ AKM จำได้ว่าออกแบบโดยญี่ปุ่น

[Artafact]

  ยินดีกับทุกท่านด้วยนะครับที่ได้ใช้4395

[Artafact]

rexdiy จะทำ akm4399 นะครับ .... ส่วน บอรด์เล็กๆที่วงกลมสีฟ้าไว้ นั้นเป็น ปริ้นซ์สำเร็จรูป ยี่ห้อ ETT ครับ กทม.คงหาซื้อได้ไม่ยากครับ
ผมเองก็มีโอกาสได้ฟังจาก พี่ ๆที่เชียงใหม่ครับ เบอร์นี้ 4395 อ้อ มีบางท่านใช้ 4396 ด้วยเพราะเสียบแทนกันได้เลย แต่เห็นว่าแพงกว่านิดนึงนะครับ
บอรด์สีฟ้าทำแค่ 15 แผ่นมีเจ้าของหมดทุกแผ่นนานแล้วครับ

[dust55]

ผมแค่มาเห็นด้วยกับหัวข้อกระทู้และอยากสนับสนุนให้ลองฟังDACเบอร์นี้กันครับ
[/quote]

oops! ขออภัย มิได้ตั้งใจกล่าวหาผู้ใดครับ
ผมคิดว่าทุกคนก็ตั้งใจทำงานดีไอวายของตัวเอง ของtewmaxก็ดี ของเล็กก็ดี
เพียงแต่คิดว่าบอร์ดของเล็กคงจะไม่มีแล้วมั้ง
เพราะได้ข่าวแว่วๆว่าจะทำ AK4398 wow!

สำหรับผมAK4395ก็พอแล้วครับ เบอร์นี้ดีจริงราคาถูกด้วย

[WIM]

รูปบอร์ดสีน้ำเงิน นี่มันของเล็ก ณ เชียงใหม่ ไม่ใช่เหรอ
พีซีบีของtewmax ก็ดีแล้วนี่ ใช้cs8416ด้วย

ผมแค่มาเห็นด้วยกับหัวข้อกระทู้และอยากสนับสนุนให้ลองฟังDACเบอร์นี้กันครับ

[dust55]

รูปบอร์ดสีน้ำเงิน นี่มันของเล็ก ณ เชียงใหม่ ไม่ใช่เหรอ
พีซีบีของtewmax ก็ดีแล้วนี่ ใช้cs8416ด้วย

[nong]

แผ่นนี้หาซื้อจากที่ไหนครับ  cs8416 ตัวนี้ใส่ได้ไหมครับ http://www.es.co.th/detail.asp?Prod=33300119

[WIM]

เท่าที่ฟังมาเบอร์นี้ถูกหูผมสุดเเล้วครับ ตอนนี้ใช้เบอร์นี้อยู่

[dust55]

ผมก็ทำแดคของคุณtewmax ครับ มีปัญหาคล้ายๆกับที่ว่ามาบ้าง เข้าใจว่า พวกน๊อยส์ที่เข้ามามันทำให้เกิดการรีเซ็ทรึเปล่า
แต่ผมก็ไม่ซีเรียสอะไรครับ ขี้เกียจแกะออกมาแก้แล้ว ถ้าสัญญาณหาย ก็แค่เดินไปปิดแล้วเปิดใหม่แค่นั้นเอง

AK4395 ตอนนี้ราคาตัวละไม่ถึงร้อยบาท น่าเสียดายที่หมู่ดีไอวายบ้านเราไม่ใคร่เล่นกัน ทั้งถูกและดี O0พีซีบีก็มีพร้อม..เฮ้อ

[tewmax]

มี Feed back กลับมาหนึ่งท่านคือ Mr.F ทำแล้วมีอาการเสียงซ่าเวลาเราเปิด-ปิดไฟ หรือเสียบปลั๊กหรือถอดปลั๊กบริเวณใกล้ๆจะมีสัญญาณรบกวนทำให้  dac แฮ็งค์ Mr.F ได้แก้ไขโดยต่อ ขา 8 ของ  AK4395 ลง ground (เดิมลอยไว้เฉยๆ) แล้วอาการที่ว่าก็หายขาดจึงแจ้งไว้ให้ทราบเผื่อท่านอื่นๆทำแล้วเกิดอาการดังกล่าว ต้องขอขอบคุณ Mr.F ด้วยครับ

[tewmax]

ผมขออนุญาตเอาลาย pcb มาลองทำนะครับพี่

ยินดีครับ

[katip]

ผมขออนุญาตเอาลาย pcb มาลองทำนะครับพี่

[magneto]

วงจรผมออกแบบมาให้ใช้สัญญาณ cs8416 จากแผง dac PCM1794 ของ Mr.Q โดยทำขาเสียบให้ตรงกัน

รบกวนถามนิดนะครับว่าทำไม ขา 25 ของไอซี AK4395 จึงใช้จัมเปอร์ต่อ น่าจะมีเหตุผลที่ไม่ต่อตรงใช่ไหมครับ ขานี้ไว่เซ็ตอะไรหรือปล่าวครับ ผมไม่ทราบจริงๆ รบกวนด้วยนะคับ

ขา 25 เป็นขาเลือกว่า mode  ว่าจะเลือกแบบ parallel  หรือ  serial (ใช้กับ้ microcontroller ) จริงๆแล้วที่ออกแบบไว้จะต่อโดยตรงที่ High  เลยก็ไดครับ้ หรือลอยไว้เฉยๆก็ได้เพราะข้างในมี internal pulll up อยู่แล้วครับ

   ขอบคุณมากครับพี่ tewmax ผมค้นๆดูรู้สึกว่าเบอร์นี้พี่จะทำสำเร็จเป็นคนแรกเลยนะครับ  และพี่ออกแบบ pcb อุปกรณ์วางเป็นระเบียบสวยมากครับพี่

[tewmax]

วงจรผมออกแบบมาให้ใช้สัญญาณ cs8416 จากแผง dac PCM1794 ของ Mr.Q โดยทำขาเสียบให้ตรงกัน

รบกวนถามนิดนะครับว่าทำไม ขา 25 ของไอซี AK4395 จึงใช้จัมเปอร์ต่อ น่าจะมีเหตุผลที่ไม่ต่อตรงใช่ไหมครับ ขานี้ไว่เซ็ตอะไรหรือปล่าวครับ ผมไม่ทราบจริงๆ รบกวนด้วยนะคับ

ขา 25 เป็นขาเลือกว่า mode  ว่าจะเลือกแบบ parallel  หรือ  serial (ใช้กับ้ microcontroller ) จริงๆแล้วที่ออกแบบไว้จะต่อโดยตรงที่ High  เลยก็ไดครับ้ หรือลอยไว้เฉยๆก็ได้เพราะข้างในมี internal pulll up อยู่แล้วครับ

[magneto]

วงจรผมออกแบบมาให้ใช้สัญญาณ cs8416 จากแผง dac PCM1794 ของ Mr.Q โดยทำขาเสียบให้ตรงกัน

รบกวนถามนิดนะครับว่าทำไม ขา 25 ของไอซี AK4395 จึงใช้จัมเปอร์ต่อ น่าจะมีเหตุผลที่ไม่ต่อตรงใช่ไหมครับ ขานี้ไว่เซ็ตอะไรหรือปล่าวครับ ผมไม่ทราบจริงๆ รบกวนด้วยนะคับ

[pansak]

ขอรบกวนเพื่อนสมาชิกที่พอจะมีเวลาบ้างให้ช่วยดำเนินการเรื่องการสั่งทำแผ่น pcbด้วย ขอบคุณครับ(โดยมีการบวกค่าใช้จ่าย)

     พันธุ์ศักดิ์

เดี่ยวผมไปจะทำมาเผื่อนะครับ

ผมเองครับ

     พันธุ์ศักดิ์

งั้นขอติดต่อทาง PM นะครับ

วันนี้โอนเงินมาให้แล้วครับ 300 บาท

     พันธุ์ศักดิ์

[Earth]

อยากได้เฉพาะบอร์ด AK ด้วยครับ

[manoon]

สนใจครับเด๋ว pm ไป 1 ชุดนี่คือ stereo ใช่มั๊ยครับ

ใช่ครับ

เราต้องทำบอร์ดภาคจ่ายไฟเพิ่มมั๊ยครับ ถ้าต้องทำ
ทั้ง3บอร์ดนี้ใช้บอร์ดภาคจ่ายไฟของ คุณวศิน ได้เลยหรือปล่าวครับ
3.power supply for DAC                                  ราคาแผ่นละ 220 บาท ที่ 30 แผ่น

เอหรือว่ามีภาคจ่ายไฟอยู่แล้วในตัวแต่ละบอร์ดหว่า
[/quote]
มี power supply อยู่ในตัวแล้วต่อหม้อแปลงเข้าได้เลย รายละเอียดตามกระทู้นี้เลยครับ อ่านให้ละเอียดนะครับมีแก้ไขด้วย แต่ pcb นี้ล่าสุดแล้ว

[manoon]

ขอรบกวนเพื่อนสมาชิกที่พอจะมีเวลาบ้างให้ช่วยดำเนินการเรื่องการสั่งทำแผ่น pcbด้วย ขอบคุณครับ(โดยมีการบวกค่าใช้จ่าย)

     พันธุ์ศักดิ์

เดี่ยวผมไปจะทำมาเผื่อนะครับ

ผมเองครับ

     พันธุ์ศักดิ์

งั้นขอติดต่อทาง PM นะครับ

[pansak]

ขอรบกวนเพื่อนสมาชิกที่พอจะมีเวลาบ้างให้ช่วยดำเนินการเรื่องการสั่งทำแผ่น pcbด้วย ขอบคุณครับ(โดยมีการบวกค่าใช้จ่าย)

     พันธุ์ศักดิ์

เดี่ยวผมไปจะทำมาเผื่อนะครับ

ผมเองครับ

     พันธุ์ศักดิ์

[โตงเตง]

สนใจครับเด๋ว pm ไป 1 ชุดนี่คือ stereo ใช่มั๊ยครับ

ใช่ครับ
[/quote]

เราต้องทำบอร์ดภาคจ่ายไฟเพิ่มมั๊ยครับ ถ้าต้องทำ
ทั้ง3บอร์ดนี้ใช้บอร์ดภาคจ่ายไฟของ คุณวศิน ได้เลยหรือปล่าวครับ
3.power supply for DAC                                  ราคาแผ่นละ 220 บาท ที่ 30 แผ่น

เอหรือว่ามีภาคจ่ายไฟอยู่แล้วในตัวแต่ละบอร์ดหว่า

[manoon]

สนใจครับเด๋ว pm ไป 1 ชุดนี่คือ stereo ใช่มั๊ยครับ
[/quote]
ใช่ครับ

[โตงเตง]

แผ่น PCB. ทั้งชุด ที่ร้านซีเกตบ้านหม้อมีจำหน่ายไหม(ที่แก้ไขลายปรินซ์สมบูรณ์แล้ว) ขอบคุณครับ

     พันธุ์ศักดิ์

ผมทำไว้เหลืออยู่ 2 ชุด จำไม่ได้ว่าใครฝากผมทำไว้ถ้าสนใจก็ PM มานะครับ

lสนใจครับเด๋ว pm ไป 1 ชุดนี่คือ stereo ใช่มั๊ยครับ
